小系列铣削加工专用夹具三维结构设计

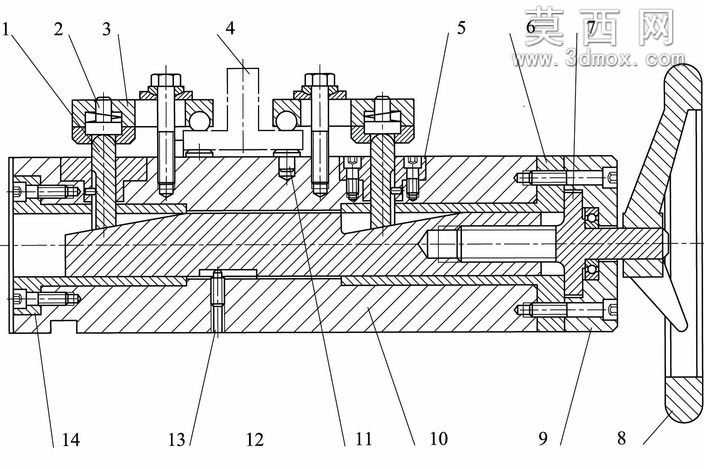

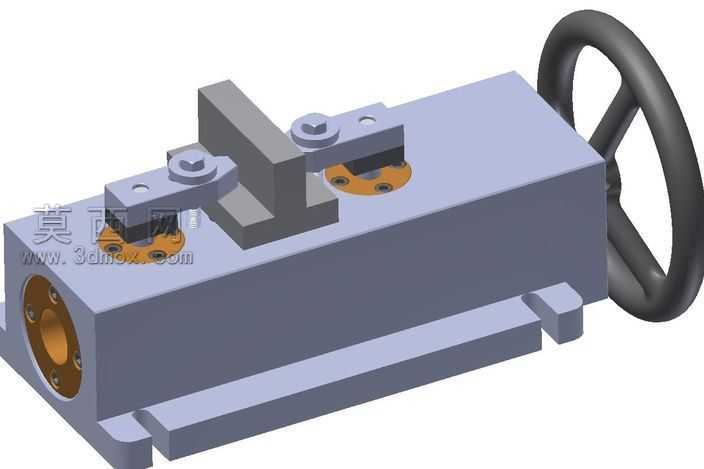

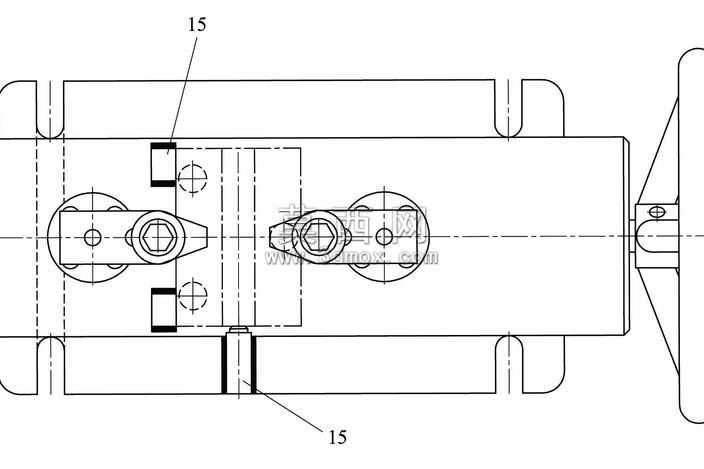

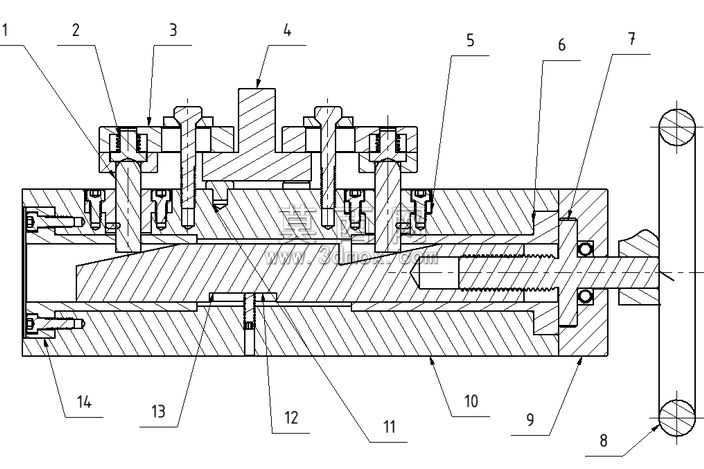

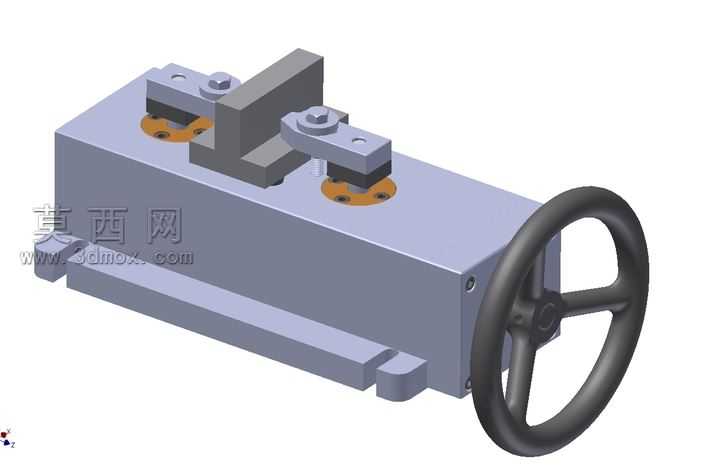

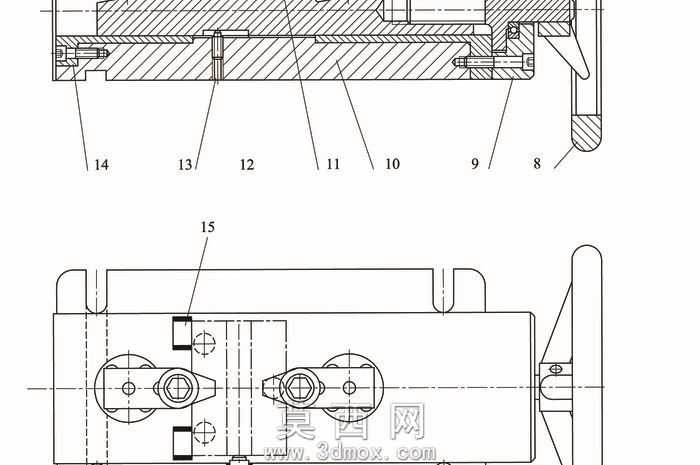

本模型为小系列铣削加工配套的专用夹具三维结构，建模过程严格遵循机械加工工装的设计规范，完整还原了夹具从定位基准到夹紧执行的全链路结构。建模阶段首先搭建夹具体的基础基体框架，确定夹具与机床工作台的连接定位基准，保证整体安装的同轴度与平面度要求；随后依次构建多组定位元件、夹紧组件、传动操作机构，对每一处配合面均按照机械加工公差要求预留合理的装配间隙，确保活动部件运动顺畅无卡滞。材质配置上，夹具体主体选用铸铁材质模拟，通过哑光深灰的材质纹理表现铸铁件的铸造质感，定位销、夹紧螺栓等受力元件采用合金钢材质，赋予金属光泽与较高的硬度质感，操作手柄采用防滑的包覆材质，区分不同功能部件的材质属性，提升模型的真实感。结构设计上采用多工位同步夹紧的布局，可同时装夹多件小尺寸工件，适配小系列工件的批量铣削加工需求，通过转动端部操作手柄带动内部的传动机构动作，驱动多组夹紧元件同步完成对工件的压紧与松开，内部设置的定位元件可精准限制工件的六个自由度，保证铣削加工过程中工件不会发生位移，同时夹紧力的作用点避开工件的加工面，避免对加工工序造成干涉。设计思路围绕小批量铣削加工的高效装夹需求展开，在保证装夹定位精度的前提下简化操作流程，单次操作即可完成多件工件的装夹固定，大幅缩短装夹辅助时间，提升铣削工序的加工效率，同时整体结构紧凑，可适配常规立式铣床的工作台安装尺寸，具备较强的通用性与实用性，模型完整还原了夹具的内部装配关系与外部操作结构，可用于工装设计参考、加工工艺演示以及相关教学场景使用。
