多工位折弯管形位公差检测夹具设计

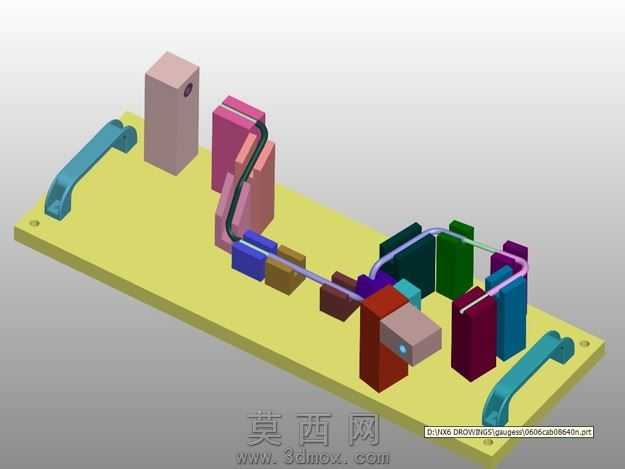

本折弯管检查夹具采用三维参数化建模完成整体设计，建模过程中严格遵循检具设计的公差配合原则，以基准底板作为所有定位组件的统一安装载体，保证各检测工位的位置度基准统一。底板采用带沉头安装孔的板式结构，边缘做倒角处理避免锐边，表面赋予哑光浅黄色硬质阳极氧化材质，模拟实际工装的耐磨防锈表面处理效果，底板上的所有定位块安装位置均按照待测折弯管的三维数模理论轮廓进行坐标排布，确保每一段管路的检测基准与设计基准完全重合。模型中不同功能的定位组件采用差异化的色彩材质进行区分：两端的蓝色快压式夹钳赋予金属喷塑材质，模拟实际工装中的快速压紧结构，用于在检测时固定折弯管的两端基准端头，避免检测过程中管件窜动影响测量结果；沿管路走向排布的多组彩色定位块分别赋予不同的工程塑料与金属材质，其中粉色、紫色、红色、绿色、蓝色的立式定位块对应折弯管不同直线段与圆弧段的轮廓限位，每一块定位块的型面都与待测管件的外轮廓做0.1mm间隙的检测配合设计，棕色的小型垫块用于承托管件的低位折弯段，浅灰色方块为带检测销孔的端头定位座，用于插入检测销验证管件端头的孔位位置度。建模过程中对所有组件做了无干涉装配校验，确保夹钳开合行程内不会与定位块、待测管件发生碰撞，各定位块之间预留足够的取放件操作空间，符合人工检测的操作人机工程要求。渲染阶段采用柔和的工业产品展示光源，清晰呈现各组件的装配层次与结构关系，通过不同材质的粗糙度、金属度参数调整，区分出金属结构件、工程塑料定位块、橡胶压头的质感差异，完整还原了检具在实际生产场景中的视觉效果。该夹具的设计思路围绕快速检测折弯管的成型精度展开，摒弃了传统三坐标测量的低效流程，通过轮廓仿形定位与快速压紧结构，可在数秒内完成单件弯管的成型合格性判定，适配生产线旁的快速巡检需求，所有定位块均可根据弯管的设计变更进行快速更换，具备一定的柔性适配能力。
