刀具磨损检验夹具结构三维设计

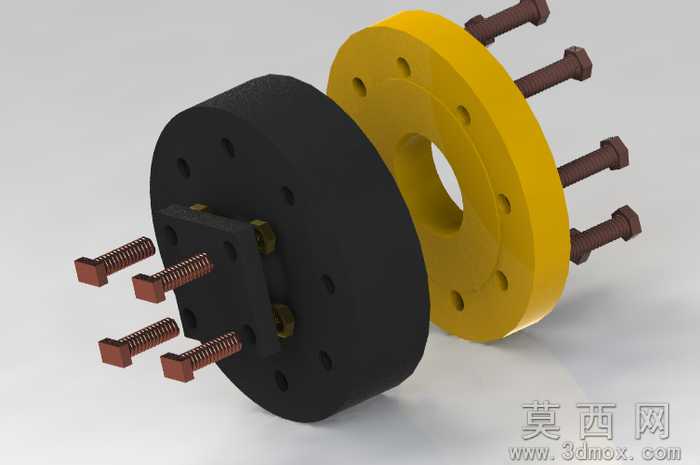

本作品为刀具磨损检验专用夹具的三维设计成果，整体采用Pro/Engineer Wildfire平台完成全参数化建模，通过精细化的特征搭建还原夹具的完整装配结构，建模过程严格遵循机械加工工装的设计规范，对每个零部件的尺寸公差、装配间隙都做了对应参数约束，确保模型可直接对接后续的工程图导出与加工生产环节。渲染环节采用哑光工业材质表现主体构件，左侧黑色夹具体使用添加细微颗粒质感的哑光黑色工程塑料材质，模拟实际工装常用的玻纤增强尼龙或发黑处理钢制基体的表面质感，右侧黄色法兰盘使用亮面黄色氧化涂层金属材质，还原工装定位法兰的表面处理效果，连接螺栓采用棕褐色氧化发黑高强度螺栓材质，螺栓表面的螺纹细节通过螺旋扫描特征精准生成，弹簧部分采用螺旋实体建模并赋予弹簧钢金属质感，清晰展现弹性顶紧结构的形态。结构设计上，该夹具采用分体式法兰对接结构，左侧夹具体为核心装夹单元，开设多组定位孔与弹性顶紧螺栓安装位，四组带弹簧的顶紧螺栓可实现待检测刀具的自适应顶紧定位，避免刚性装夹对刀具刃口造成损伤，夹具体中部开设方形安装槽用于放置磨损检测传感元件或定位基准块，通过内六角紧固螺钉实现检测元件的固定；右侧黄色法兰盘为设备连接端，沿圆周均匀分布六组连接螺栓孔，可与检测设备的主轴或工作台端面实现精准对接，法兰中心开设大尺寸通孔用于穿设刀具或检测光路，分体式结构通过周向螺栓实现锁紧，既保证了装夹刚性，又可根据不同规格的检测刀具更换对应规格的夹具体模块，大幅提升夹具的适配范围。设计思路围绕刀具磨损检测的实际工况展开，针对刀具检测过程中需要重复装夹、定位精度要求高、不能损伤刀具刃口的核心需求，采用弹性顶紧结构替代传统刚性螺栓压紧，弹簧的预紧力可通过螺栓旋入深度进行调节，适配不同材质、不同尺寸刀具的装夹力度需求；法兰对接结构采用止口定位设计，保证夹具体与设备端的同轴度误差控制在工装允许范围内，避免装夹偏差影响磨损检测的精度结果；所有外露的紧固部件都做了沉头设计，避免夹具旋转检测过程中突出部件造成安全隐患，整体结构紧凑，装夹操作便捷，可直接集成到刀具磨损检测设备中，完成铣刀、钻头等常见机加工刀具的磨损量检测装夹作业，模型装配过程添加了完整的配合约束，可实现运动仿真模拟，验证顶紧结构的行程范围与装夹动作逻辑，为后续的实物加工与调试提供完整的三维数据支撑。
