带防护机架的多关节工业作业手臂

　　这套带防护机架的多关节作业手臂，在小型精密装配、实验室试样处理、小批量工件上下料场景中适配性极强，区别于落地式重载工业机器人，它将机械臂本体与铝型材搭建的作业台做了集成式设计，安装时不需要额外做地面地脚固定，仅需将机架底部调平脚垫调整至水平状态即可投入使用，整体安装边界控制在常规1.2米见方的作业区域内，不会占用过多车间或实验室的平面空间。

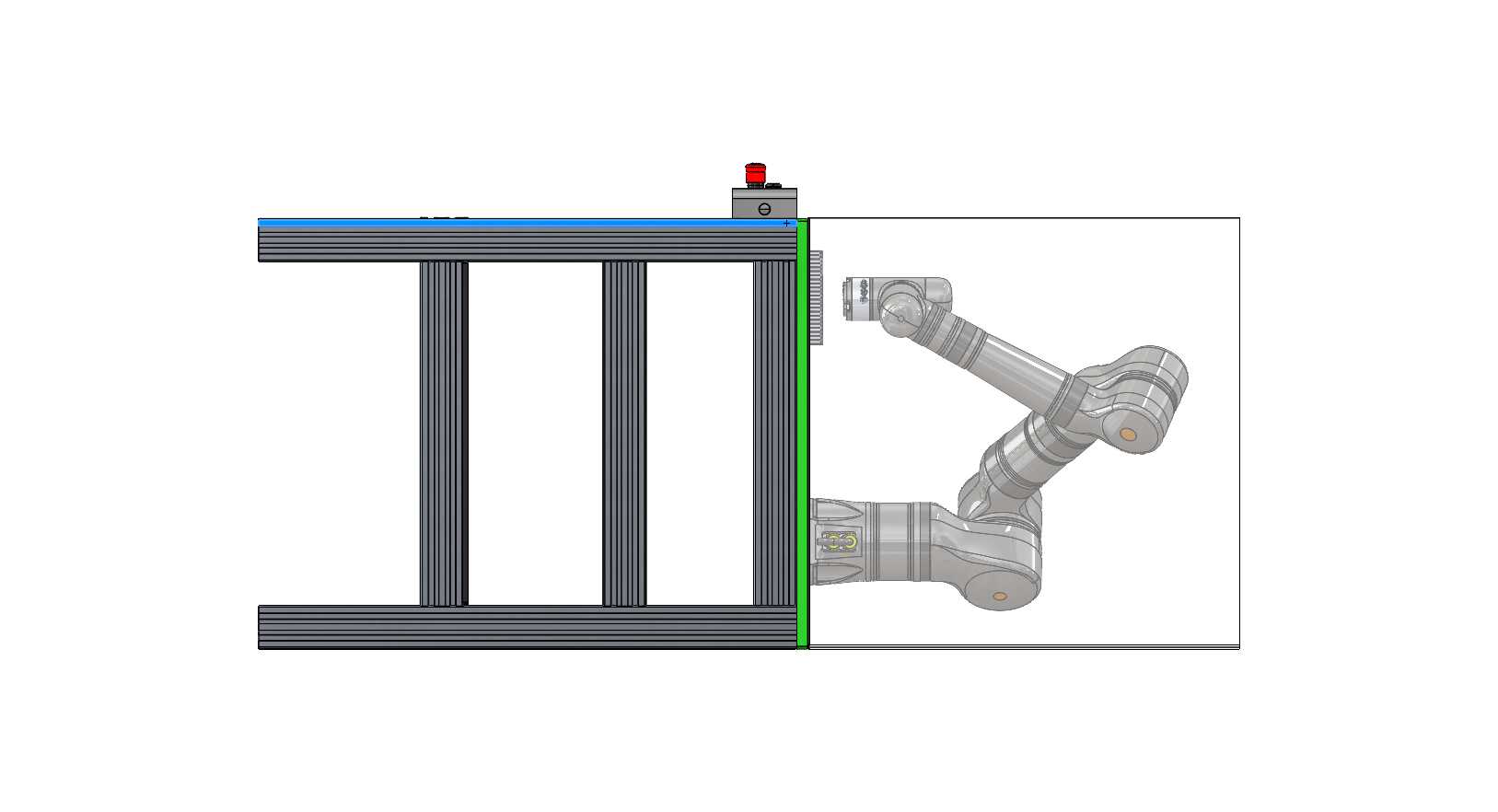

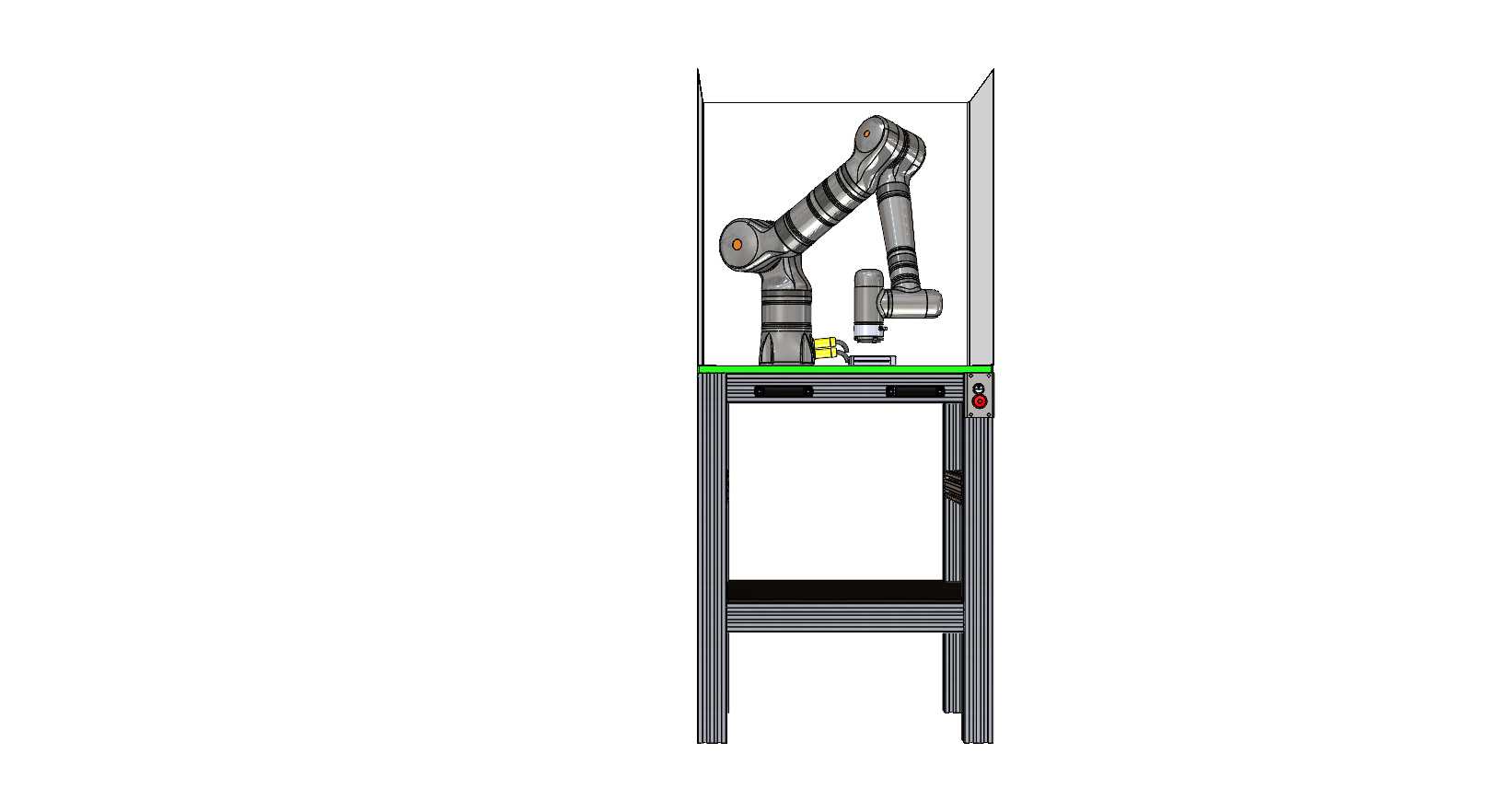

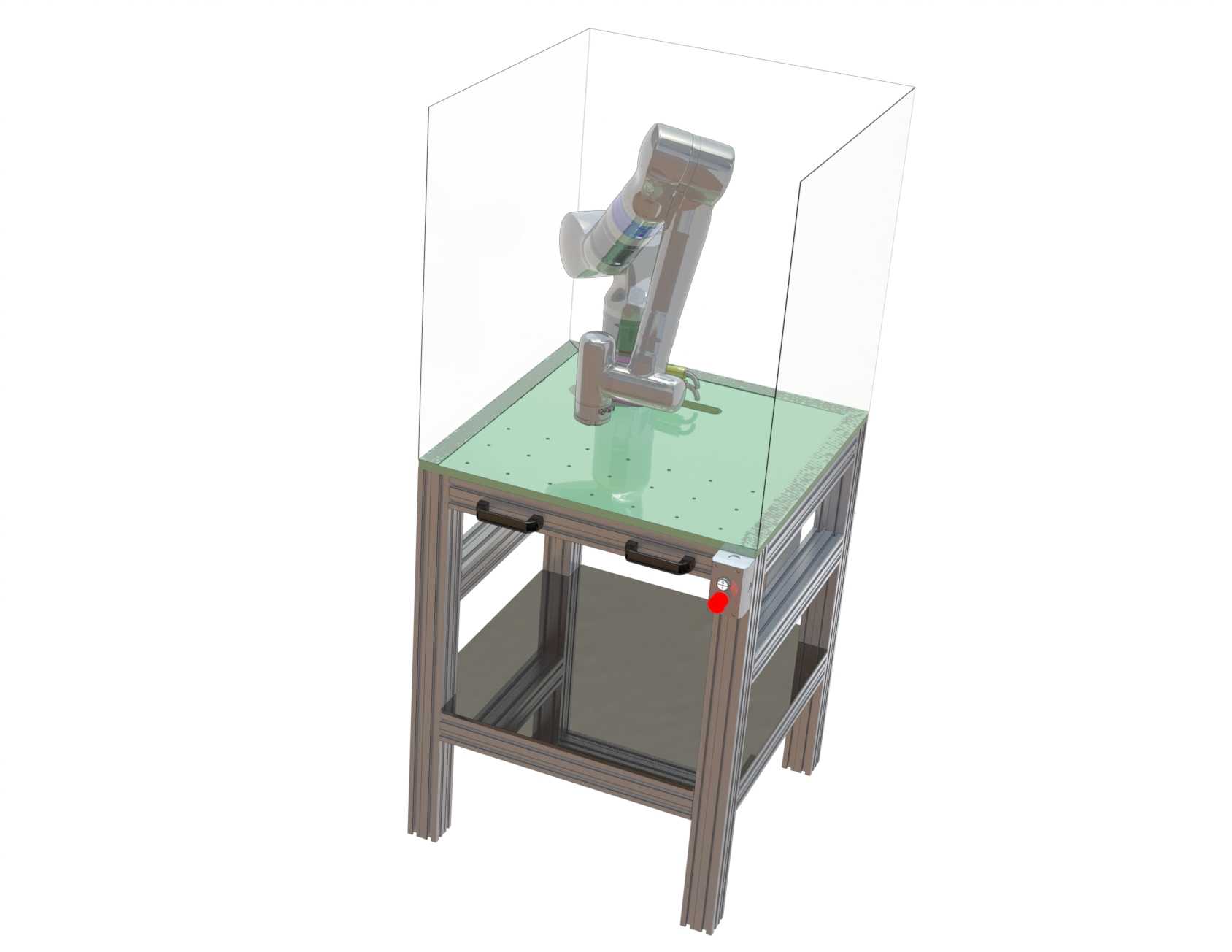

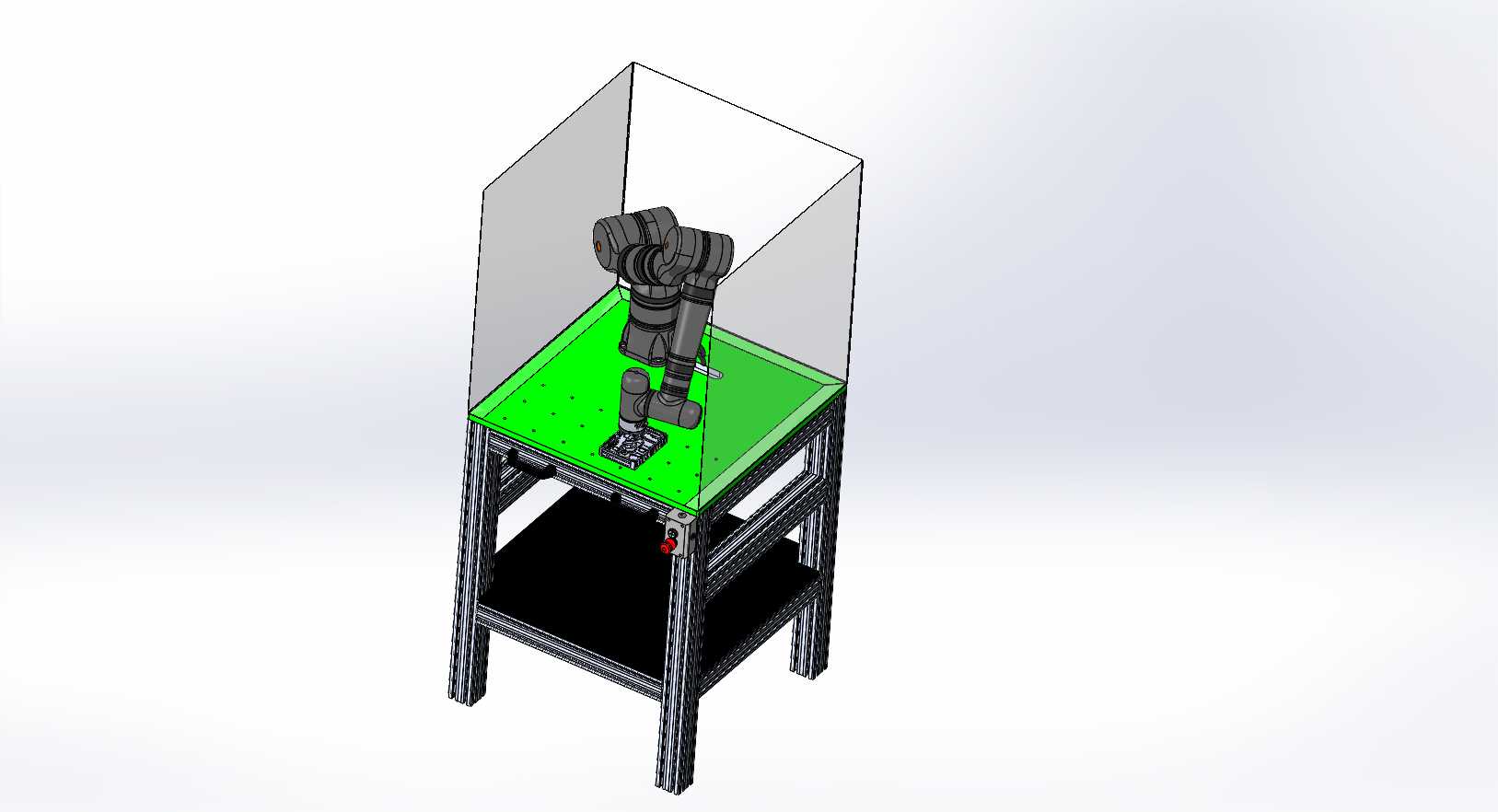

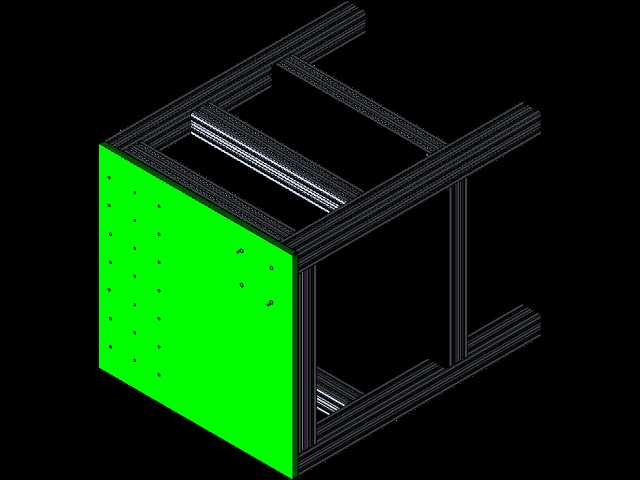

　　从结构设计逻辑来看，机架主体采用4040系列工业铝型材拼接，型材连接处采用内置角件与膨胀螺栓锁紧，兼顾组装便捷性与结构刚性，台面铺设带阵列安装孔的绿色电木板，孔位间距按照通用工装夹具的安装尺寸做了标准化排布，不管是搭载气动夹爪、真空吸具还是小型电动拧紧轴，都可以直接通过T型螺栓在台面上快速固定，不需要二次打孔加工。台面四周加装了透明亚克力防护围挡，围挡高度刚好覆盖机械臂大臂抬升后的最高运动边界，既可以避免作业过程中工件、工具意外飞出造成安全隐患，又不会遮挡操作人员观察作业状态的视线，围挡一侧预留了可开合的操作缺口，方便人工上下料或者做设备调试。

　　机械臂本体采用六自由度关节构型，关节处的谐波减速器选型匹配3kg额定负载下的重复定位精度要求，臂展覆盖范围刚好覆盖整个工作台面的作业区域，不会出现运动死区，臂体内部走了内置的气管与线缆走线槽，避免外部走线在高速运动过程中出现剐蹭、缠绕的问题。机架下层预留了空置的安装层，可以放置控制器、气动三联件、IO模块等附属配件，所有线缆从铝型材的内置槽内引至下层，整个设备外部没有明线外露，既整洁又能避免车间内的切削液、粉尘对线缆造成腐蚀老化。

　　在实际应用中，这套集成式作业手臂可以直接对接小型流水线的末端，完成工件的分拣、摆盘、简单装配工序，也可以作为独立工作站完成小零件的去毛刺、涂胶等重复性作业，因为整体集成度高，不需要用户单独做机架设计、工装适配，设备到场后仅需完成气路、电路连接，调试好运动路径即可投入使用，对于产能规模不大、没有专门自动化设计团队的小型加工车间或者教学实训场景来说，能大幅降低自动化改造的前期设计成本与安装周期。

　　设计过程中特意对机械臂的安装基座做了加强处理，基座与铝型材台面之间加装了8mm厚的钢板转接板，转接板与台面之间采用多点螺栓锁紧，避免机械臂高速运动时出现台面共振，影响作业精度。机架底部的四个脚垫采用防滑橡胶材质，即使在水磨石、环氧地坪等常见车间地面上，也不会因为设备运行的轻微振动出现位置偏移，日常维护时仅需定期检查关节处的螺栓锁紧状态、清理台面残留的加工碎屑即可，不需要做复杂的日常保养。防护围挡与铝型材机架之间采用快拆式连接，如果需要更换大尺寸工装或者做机械臂本体的维护，仅需拧下几个手拧螺丝就可以将整块围挡拆下，维护操作空间充足。
