立式多脚支撑工业气体燃烧装置结构

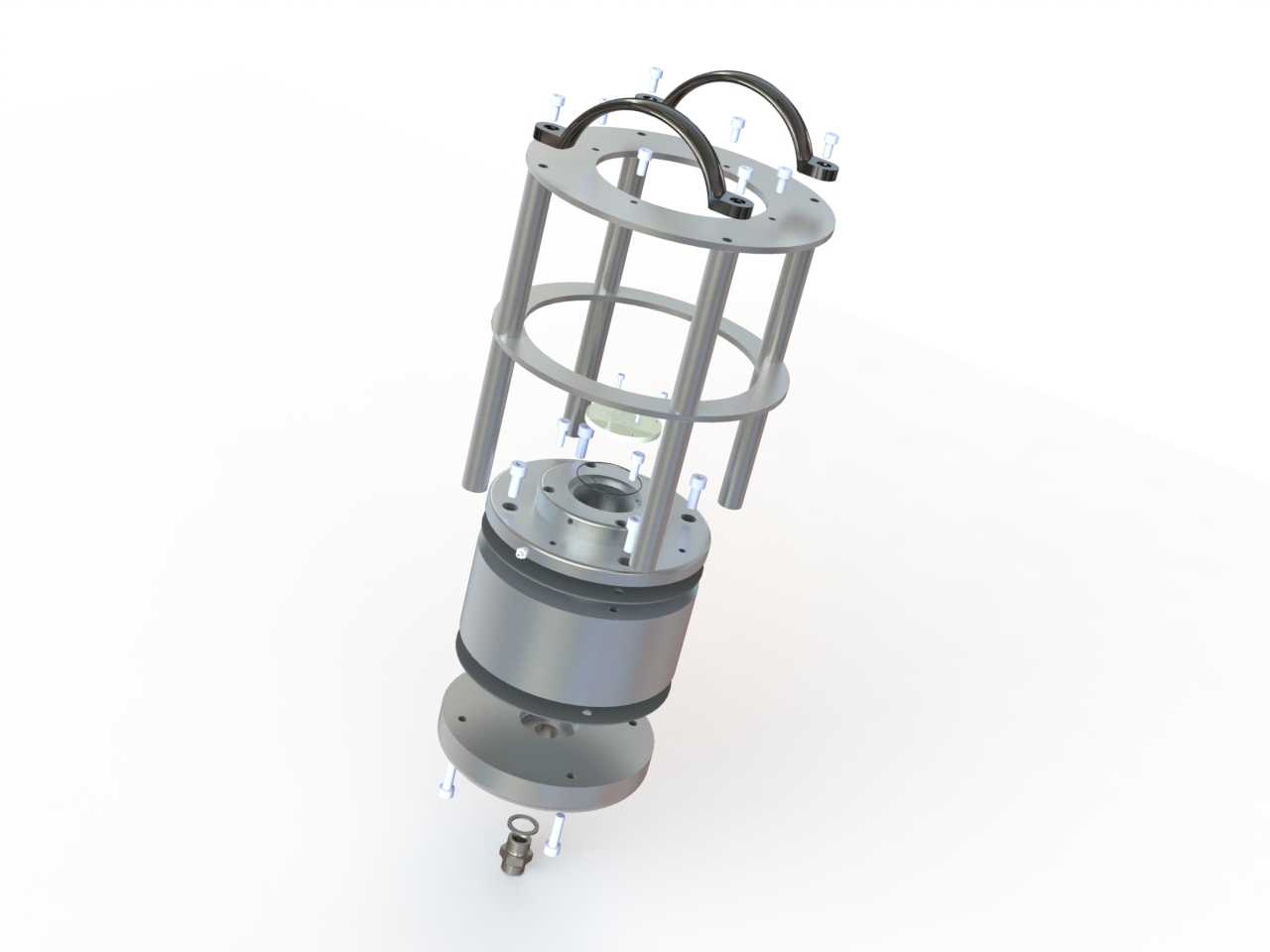

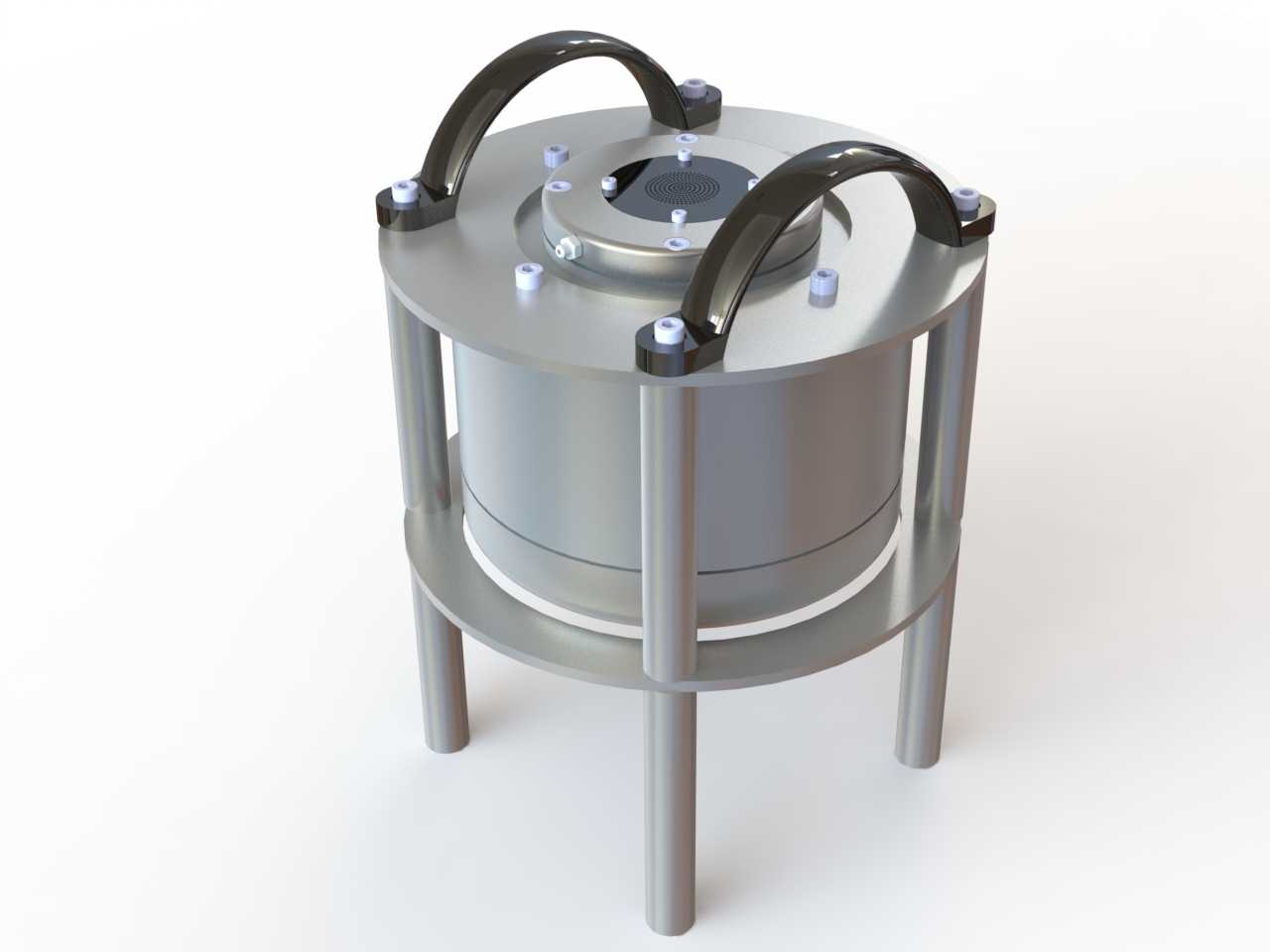

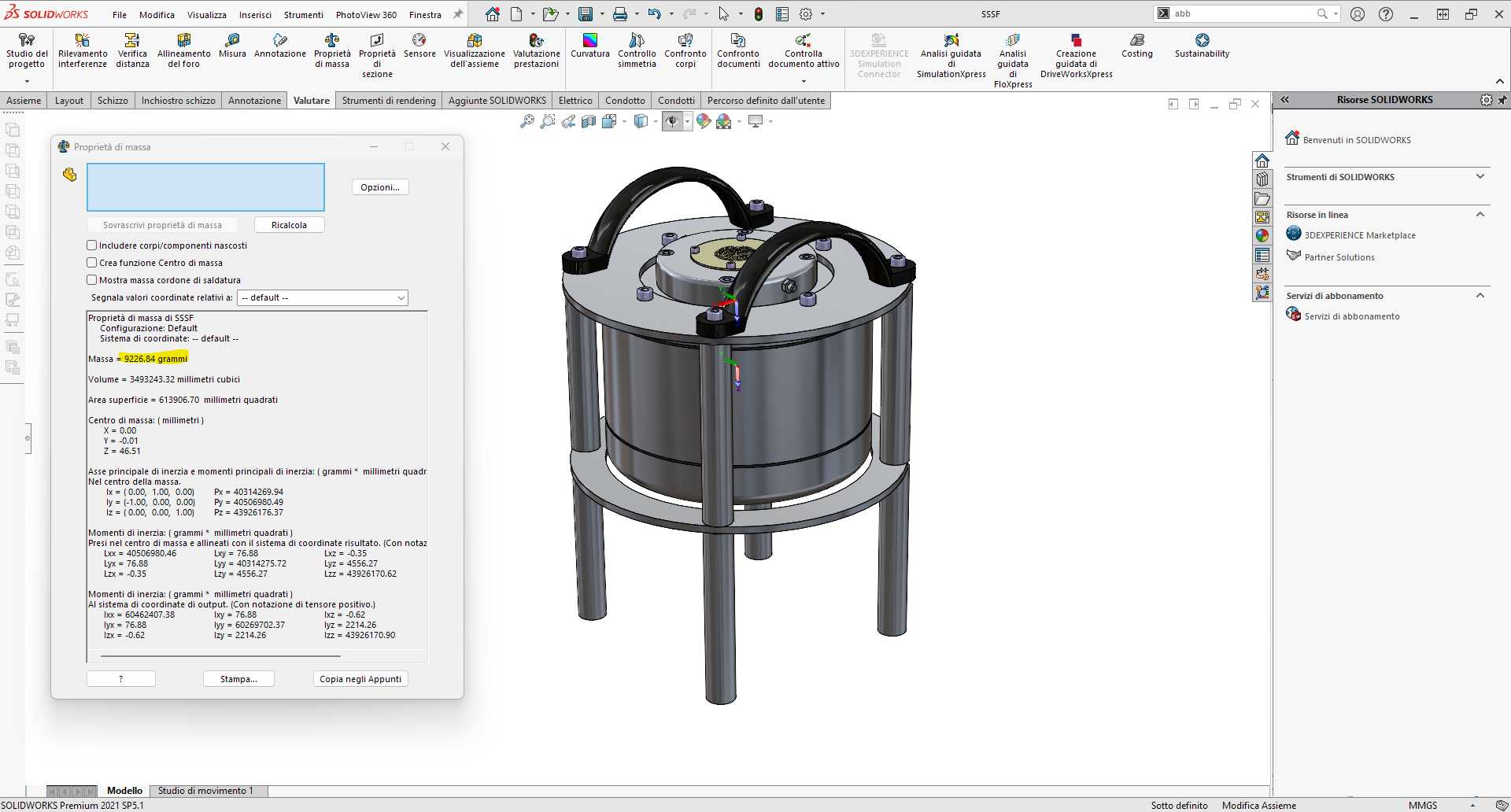

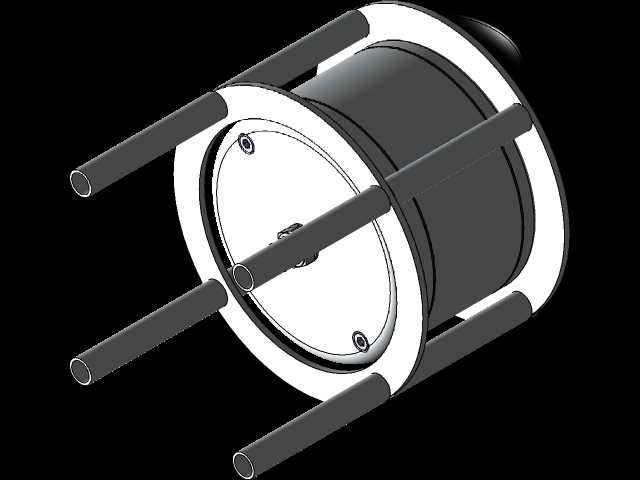

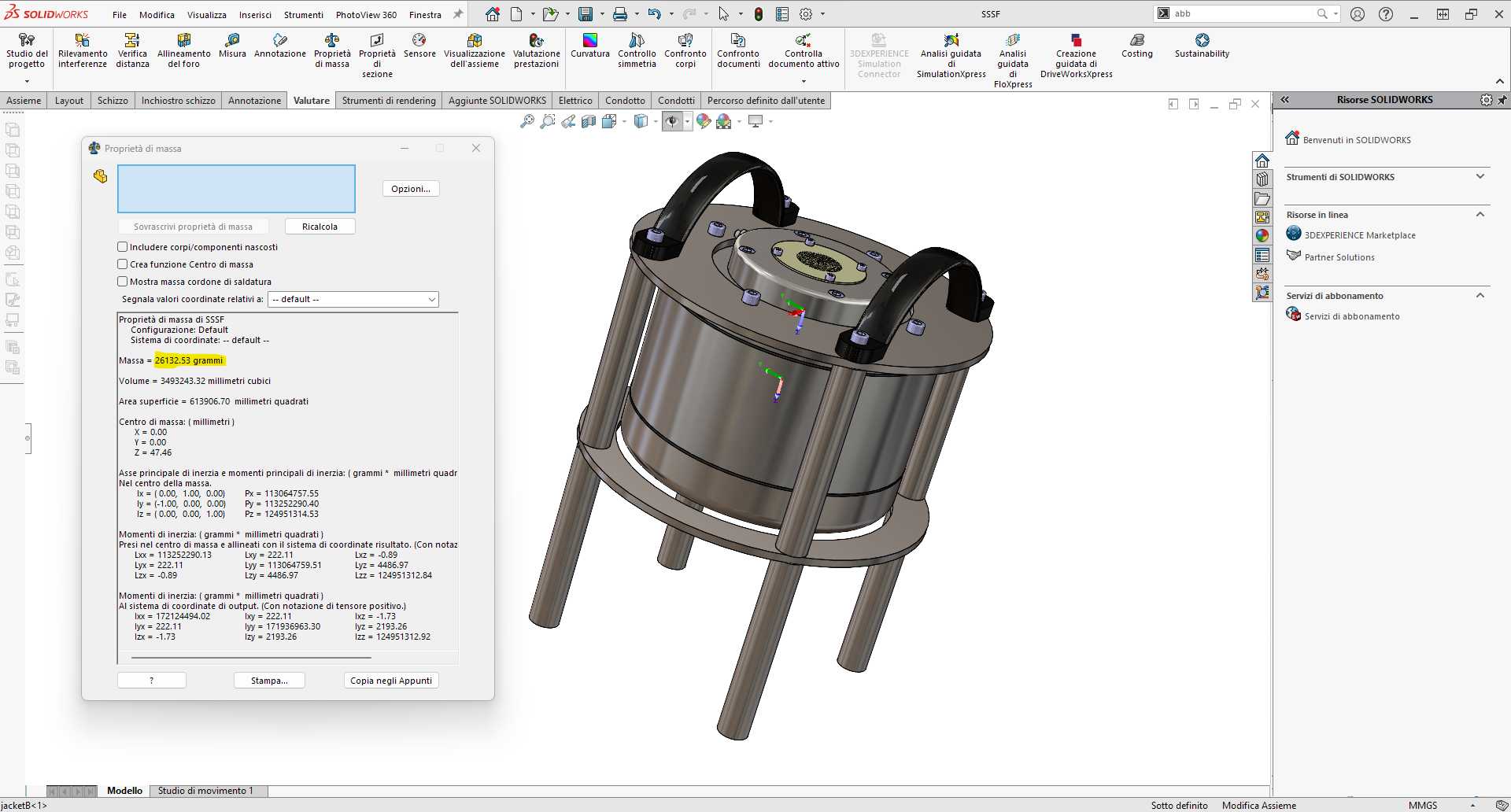

　　在工业热加工、热处理、化工反应供热、工业炉窑配套等场景中，气体燃烧装置是核心供热执行部件，其结构合理性直接决定燃烧效率、火焰稳定性与现场安装适配性。这款立式结构的工业气体燃烧装置，采用三足式支撑腿作为主体承载结构，支撑腿采用等径圆钢加工成型，沿筒体周向120°均匀分布，支撑腿与筒体上下两道环形抱箍采用焊接或螺栓紧固方式连接，既保证了筒体放置的稳定性，也预留了底部进气、接线的操作空间，避免安装时底部管线与安装面产生干涉。

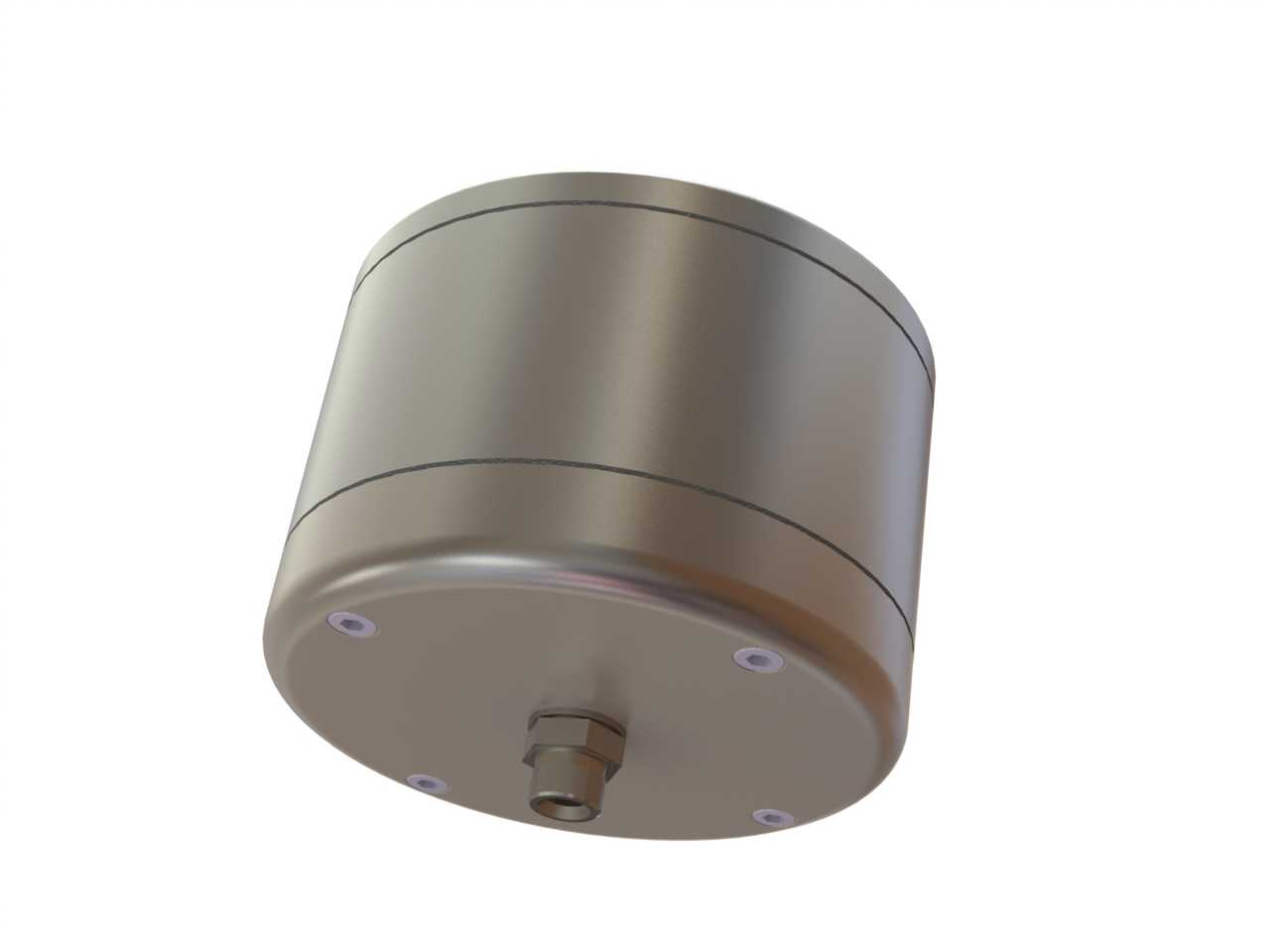

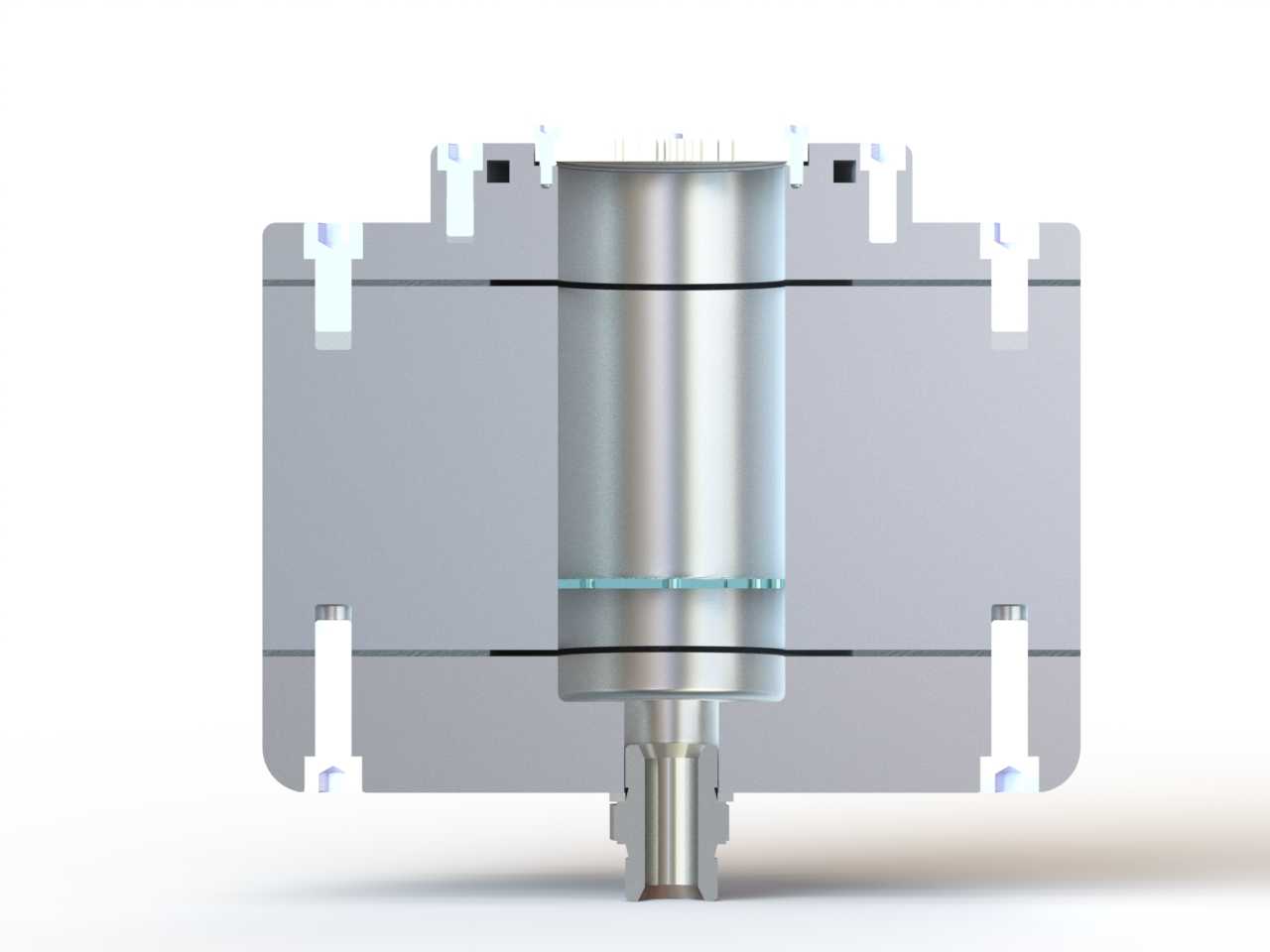

　　主体燃烧筒体采用圆柱形承压结构设计，筒体壁厚根据常规工业燃气供气压力区间做了冗余校核，可适配中低压工业燃气的输送承压需求，筒体内部集成燃气分配腔、空气预混流道与点火组件安装位，无需额外外置预混装置即可实现燃气与助燃空气的初步均匀混合，减少现场安装时的管路接驳工作量。筒体顶部设置对称分布的两个吊装把手，把手采用弯制圆钢外包防滑隔热套结构，既满足设备吊装转运时的承重需求，也可在日常检修时作为操作扶手使用，避免检修人员直接接触高温筒体表面造成烫伤。

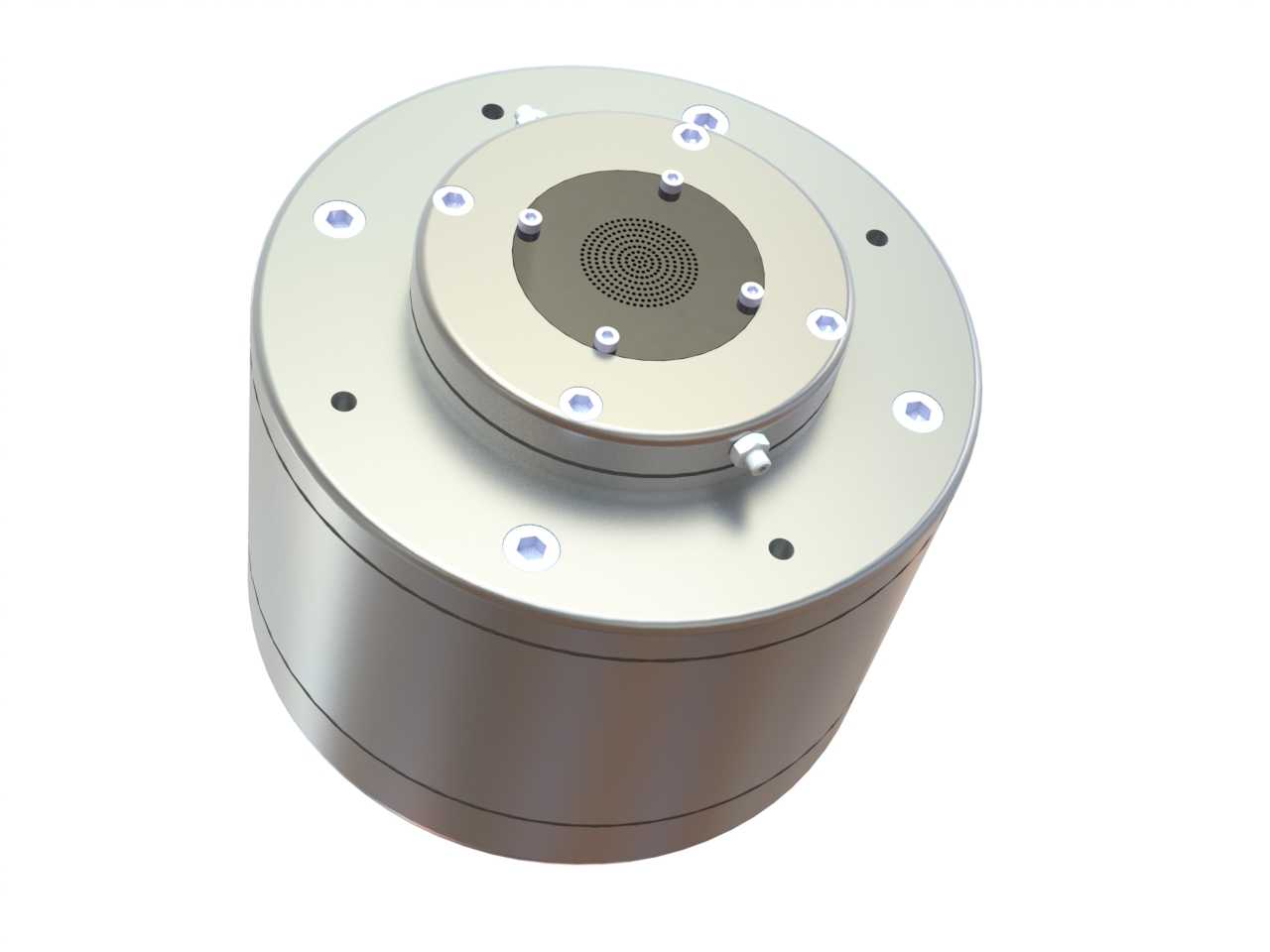

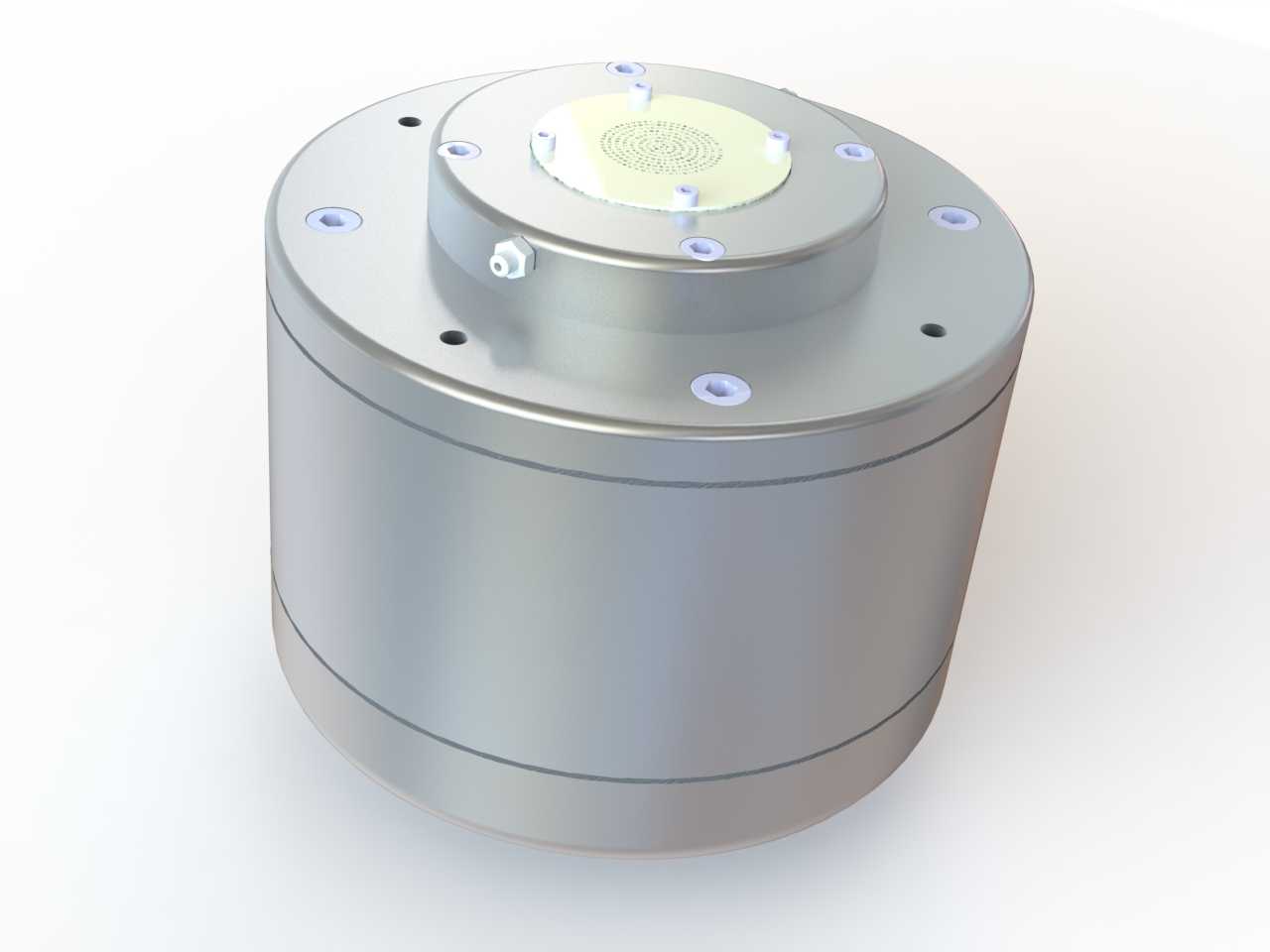

　　顶部燃烧头采用台阶式凸台结构，中心区域设置燃气喷孔阵列与稳焰齿结构，喷孔孔径与排布角度经过流场仿真优化，可保证燃气喷出时的流速均匀性，配合稳焰齿结构可在燃烧头表面形成稳定的火焰驻留区，避免高速气流下出现脱火、回火问题；燃烧头外圈设置密封安装法兰面，法兰面预留均匀分布的螺栓孔，可直接与工业炉窑的炉壁安装座对接，法兰面处预留密封槽，可适配耐高温石墨密封垫，保证高温工况下的连接密封性，减少热量外泄与燃气泄漏风险。

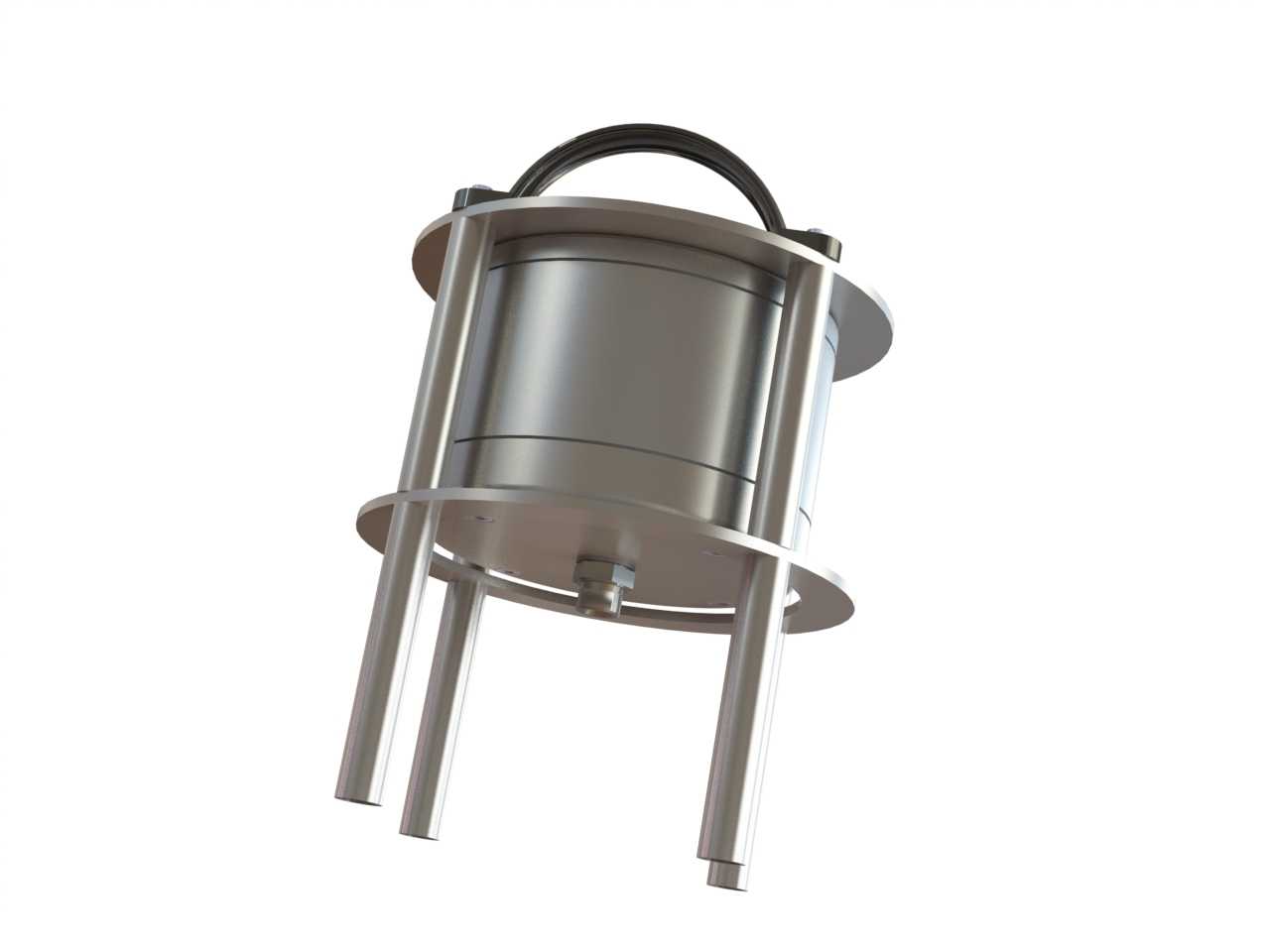

　　从安装边界来看，该燃烧装置的支撑腿高度经过优化设计，安装后筒体底部与安装面预留足够的管线接驳空间，可适配DN15-DN25规格的燃气进气管、助燃空气管的安装转弯半径，无需额外加高安装基础；整体外径控制在常规工业炉壁安装开口的适配范围内，可直接替换同规格的老旧燃烧装置，无需对现有炉体安装位做二次改造，降低设备升级的改造成本。

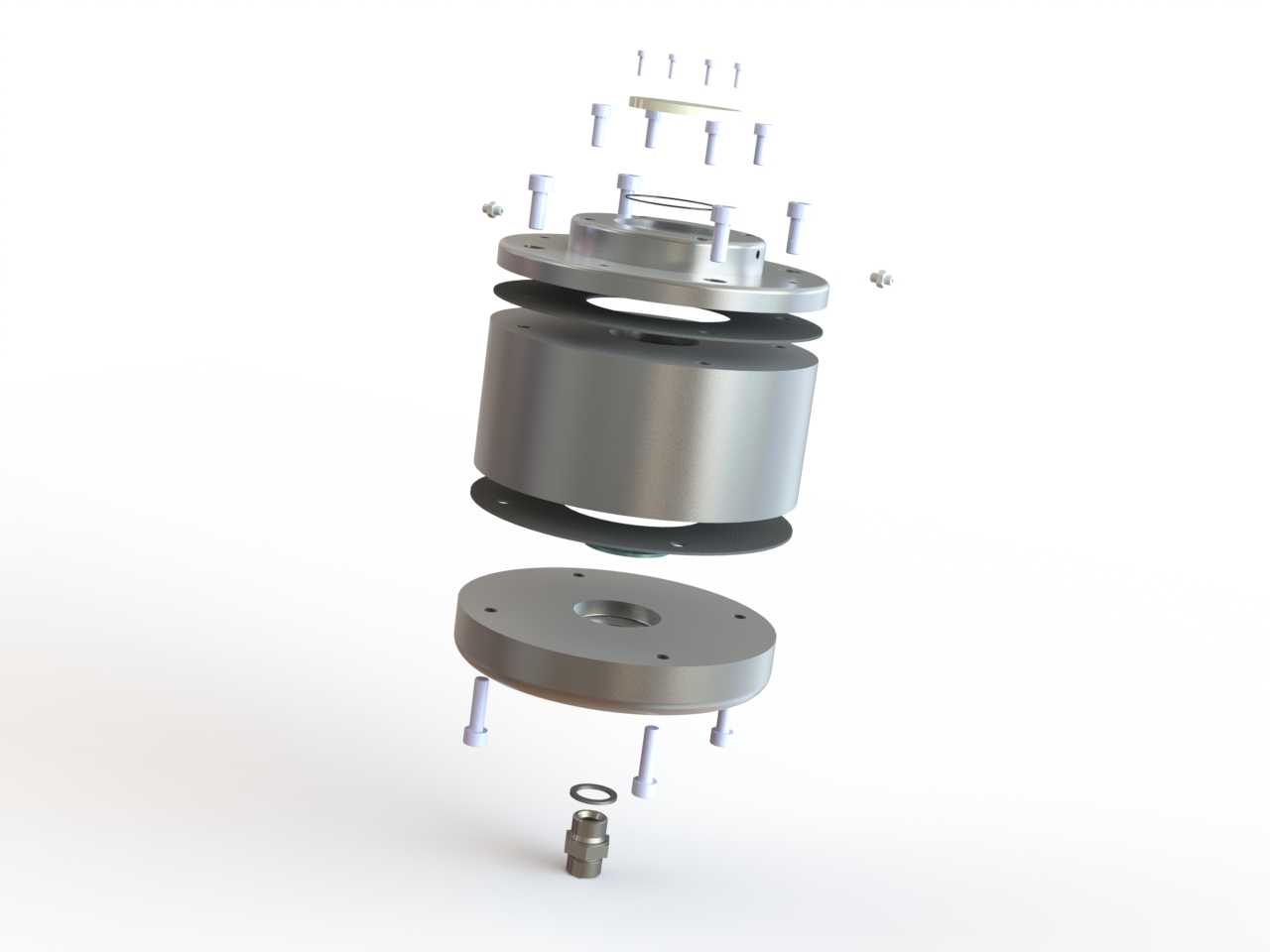

　　设计过程中重点考虑了现场维护的便捷性，筒体上下抱箍采用快拆螺栓结构，检修时可快速拆卸抱箍将筒体主体与支撑腿分离，对内部的燃气分配器、点火电极进行更换维护，无需整体拆卸设备；顶部燃烧头采用法兰连接方式与筒体主体固定，拆卸顶部螺栓即可将燃烧头整体取出，清理喷孔处的积碳与杂质，日常维护操作无需大型工装辅助，单人即可完成常规检修作业。

　　在实际工况适配性上，该结构可适配天然气、液化石油气等多种工业常用气体燃料，通过更换内部燃气喷孔的孔径规格即可匹配不同热值的燃气类型，无需改动整体主体结构；筒体外部可根据使用场景温度需求，选配耐高温隔热保温层，减少筒体表面的散热损失，提升设备整体热效率，同时降低车间现场的环境热辐射，改善作业人员的操作环境。支撑腿底部预留地脚安装孔，可通过膨胀螺栓将设备固定在混凝土安装基础或钢结构安装平台上，避免大流量供气时设备产生振动移位，保证长期运行的结构稳定性。
