小型轮式移动机器人金属底盘结构

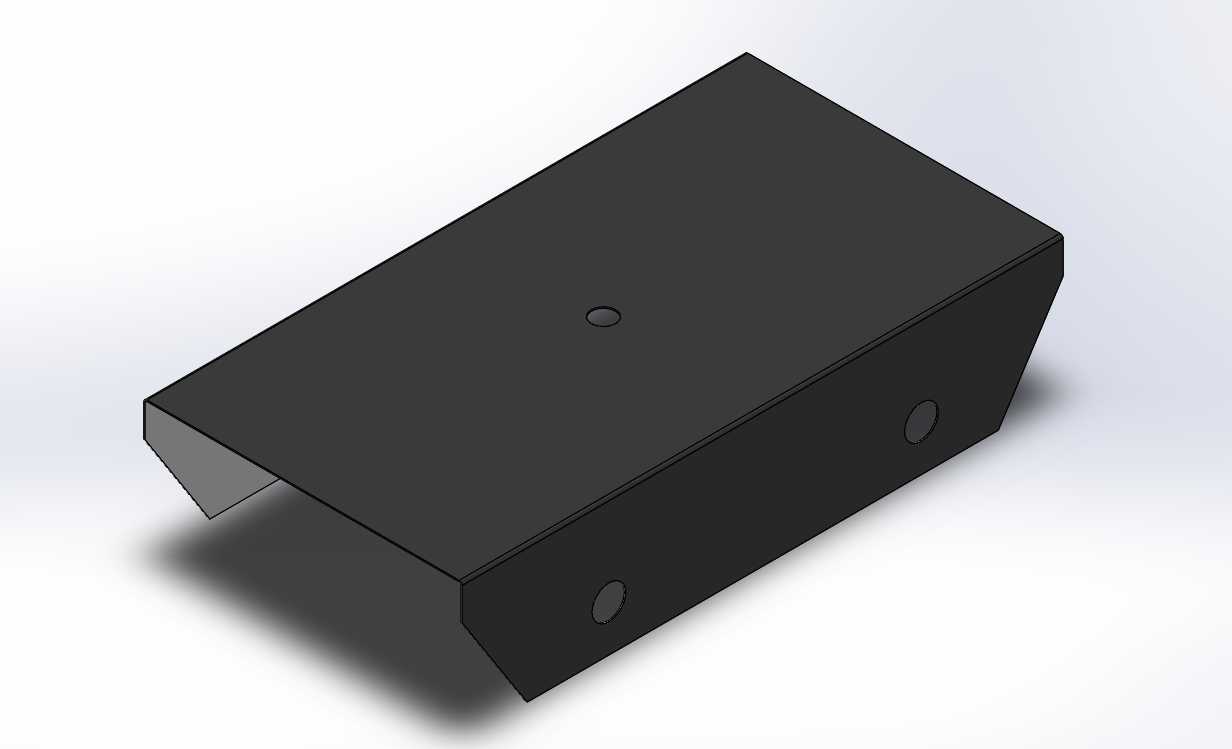

　　这款轮式移动机器人底盘采用0.5mm厚度金属薄板弯折成型，整体外形尺寸控制在250mm×130mm×60mm，属于紧凑型迷你移动载体，适配小型教育机器人、桌面巡检机器人、轻载物料转运机器人的开发需求。从结构设计逻辑来看，底盘主体采用一体化弯折工艺，两侧预留轮系安装位，可直接适配4个标准小型驱动轮与从动轮的安装，无需额外加装轮系支撑支架，大幅减少装配环节的零件数量，降低整体结构重量。底盘上表面预留的定位孔可直接固定控制主板、电池模块、传感器支架等上层负载，孔位位置经过重心匹配计算，安装上层组件后整机重心落在底盘几何中心范围内，避免移动过程中出现侧倾、打滑等问题。

　　在实际应用场景中，这类小型金属底盘多用于高校机器人教学实验、室内桌面级巡检设备开发、小型竞赛机器人搭建场景，相较于塑料材质底盘，金属薄板材质具备更好的抗形变能力，在日常碰撞、跌落场景下不易出现开裂、变形问题，可承受一定的负载冲击。底盘两侧的弯折边既作为轮系的安装支撑面，同时也起到结构加强筋的作用，无需额外焊接加强筋即可保证薄板结构的整体刚性，在0.5mm壁厚条件下，整板弯折后的结构抗扭强度可满足1kg以内上层负载的移动使用需求。

　　从安装边界来看，底盘内部净空尺寸可容纳常规2S锂电池、小型直流减速电机驱动板、单/双路电机控制器等核心电控组件，轮系安装孔位适配常见的N20减速电机系列，电机轴与轮体的配合公差控制在常规过渡配合区间，装配时无需额外打磨即可完成轮体固定。底盘上表面的安装孔采用等间距排布，可兼容不同尺寸的控制板、传感器支架的安装需求，用户可根据自身开发需求灵活调整上层组件的固定位置，无需重新打孔加工。底盘底部预留的离地间隙可适配室内平整地面、普通地毯、小幅坡度路面的通行需求，轮系安装位置的下沉设计进一步降低整机重心，提升移动过程中的稳定性。

　　在结构细节处理上，底盘所有弯折边均做了折边处理，避免薄板锐边划伤装配人员或损坏线路，边角位置采用小圆弧过渡，减少应力集中问题，提升薄板结构的抗疲劳强度。整体黑色表面处理既具备一定的防锈能力，也适配多数机器人开发项目的外观需求，无需额外做表面喷涂处理即可直接使用。这类一体化弯折成型的底盘结构，相较于拼装式底盘，装配工时可缩短60%以上，同时结构整体性更好，长期使用过程中不会出现拼接部位松动、异响等问题，适合小批量机器人开发项目的快速搭建与迭代。
