机床用带底座弧形支撑座结构设计

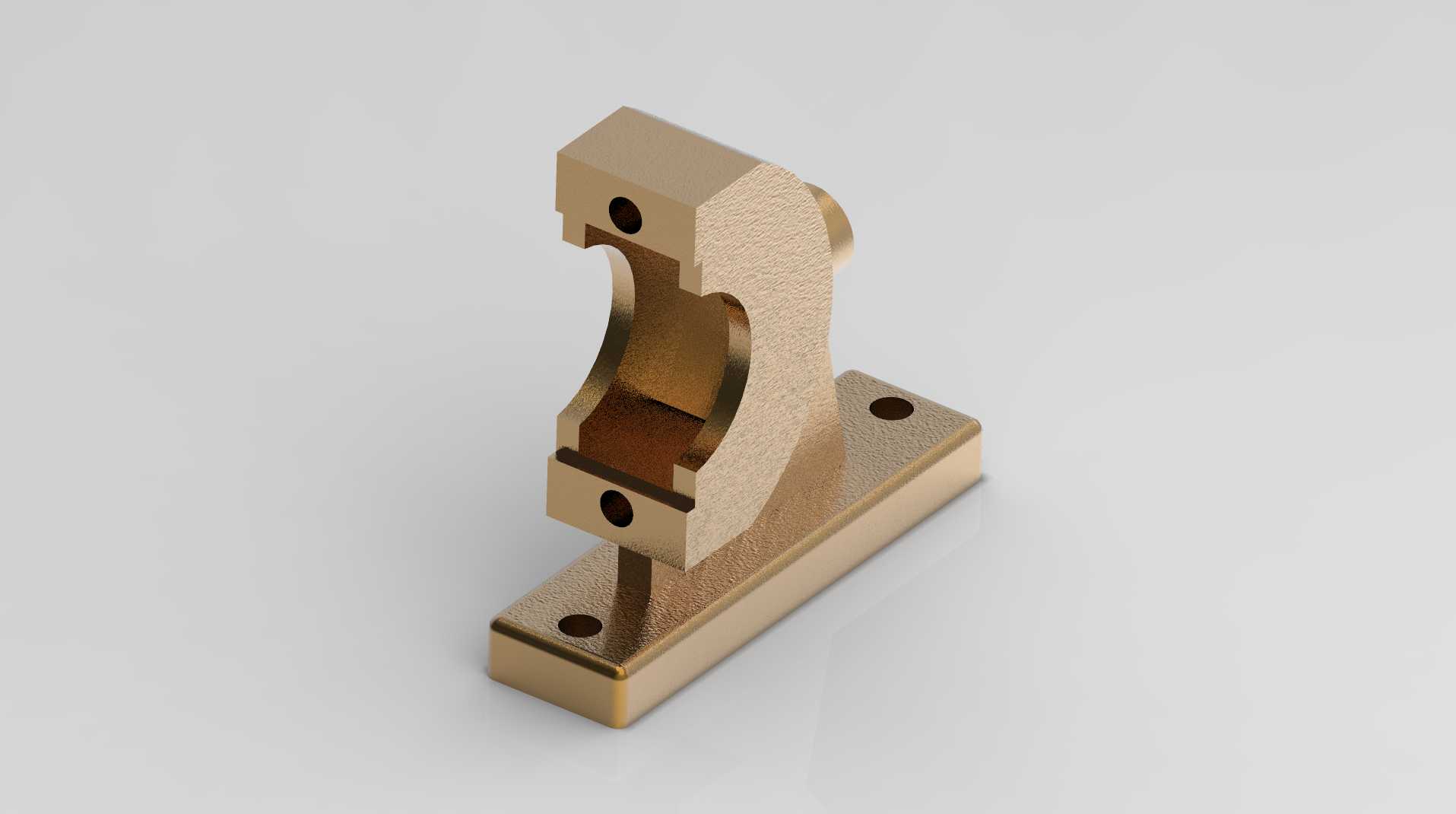

　　在机床加工领域的工装夹具、辅助支撑组件设计中，这类带一体式安装底座的弧形支撑结构是非常常见的功能零件，主要应用在CA6140等普通卧式车床的进给机构、溜板箱辅助定位、轴系部件支撑场景中，承担径向载荷承载、部件位置限定、运动轨迹导向的核心作用。从结构功能来看，该零件下半部分为矩形安装底板，底板上开设两个对称分布的沉头安装孔，孔位间距匹配车床床身对应安装面的标准螺孔间距，安装时可通过内六角螺栓直接将支座固定在床身预设的安装基准面上，沉孔设计可保证螺栓头部完全沉入板面以下，不会对上方安装的运动部件形成运动干涉，底板底面经过精铣加工，平面度控制在0.02mm以内，可保证安装后与基准面完全贴合，避免长期受载后出现应力集中导致的支座变形。

　　上半部分的弧形支撑槽为核心工作部位，槽体内弧面的曲率半径与被支撑的轴类、套类零件外径完全匹配，弧面表面粗糙度要求达到Ra1.6，装配后可与被支撑件外圆形成面接触，相比点接触、线接触的支撑结构，可大幅降低接触应力，减少长期运行过程中的接触面磨损，延长支撑组件的维护周期。支撑槽上下两端各开设一个同轴的横向销孔，销孔位置与弧形槽的中心轴线垂直相交，装配时可穿入定位销，实现被支撑部件的轴向限位，防止设备运行过程中被支撑件出现轴向窜动，影响加工精度。支撑立板与底板之间设置有三角形加强筋结构，筋板厚度与立板厚度保持一致，过渡位置采用圆角过渡，可有效分散立板承受的径向载荷，避免立板与底板连接位置出现应力集中断裂的问题，尤其是在机床启停、

　　切削载荷突变的工况下，加强筋可大幅提升整个支座的结构刚性，减少支撑部位的形变位移量。从设计思路层面，这类支座采用一体式铣削成型的加工方案，材料选用45号钢经调质处理，整体硬度控制在HB220-250，既保证足够的结构强度，又具备一定的韧性，可承受切削过程中的振动冲击。弧形槽的中心高度经过严格计算，匹配车床对应安装位置的轴系中心高，保证装配后被支撑轴的中心与车床主轴中心、进给丝杠中心保持同轴度误差在0.01mm以内，避免因中心高偏差导致的轴系附加弯矩，减少传动部件的磨损。安装边界方面，底板的外形尺寸严格适配床身安装位置的预留空间，不会与周边的溜板、导轨防护罩、润滑管路等部件产生位置干涉，支座整体的外轮廓无尖锐棱角，

　　所有边角均做C2倒角处理，既可以避免装配过程中划伤操作人员，也可以减少应力集中点。在实际使用场景中，这类支撑座不仅可用于普通车床的轴系辅助支撑，经过尺寸适配调整后，也可应用在磨床、铣床等通用机床上，作为旋转部件的支撑定位元件，相比分体式的支撑结构，一体式结构的装配累积误差更小，安装调试更便捷，不需要反复调整垫片来保证中心高，可大幅缩短设备装配、维修的调试时间。设计过程中需要重点关注弧形槽的位置度公差、销孔与弧形槽的垂直度公差、底板安装孔的位置公差，这几个形位公差直接决定了支撑座的装配精度和使用性能，如果公差控制不当，会导致被支撑轴运转卡滞、磨损加快，甚至影响整台设备的加工精度。另外，支撑座的弧形槽内可根据使用需求开设油槽，装配时填充润滑脂，可降低接触面的摩擦系数，进一步提升使用寿命，对于高速运转的支撑场景，还可在立板位置开设润滑油孔，接入设备的集中润滑系统，实现运行过程中的自动润滑，减少人工维护的工作量。
