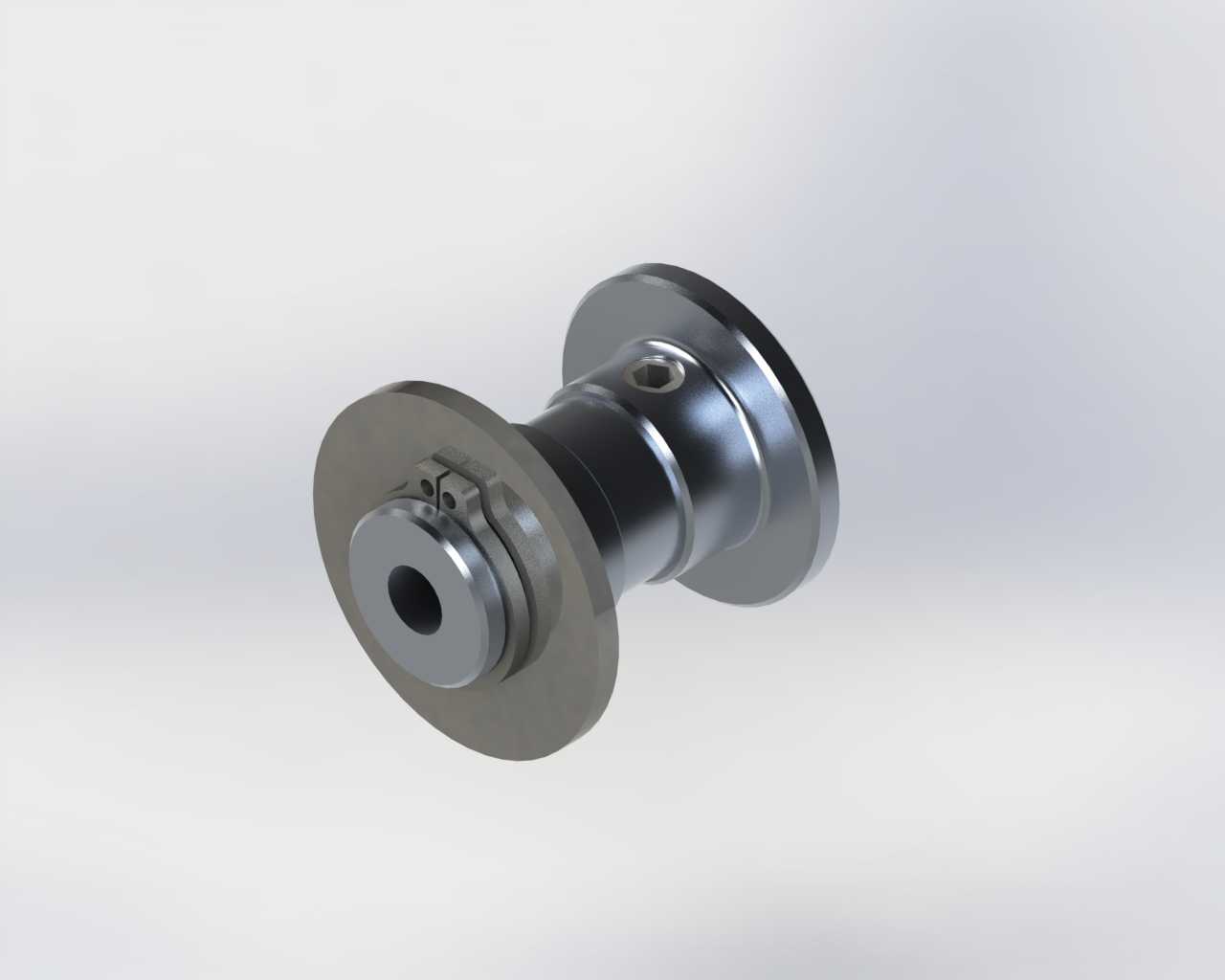

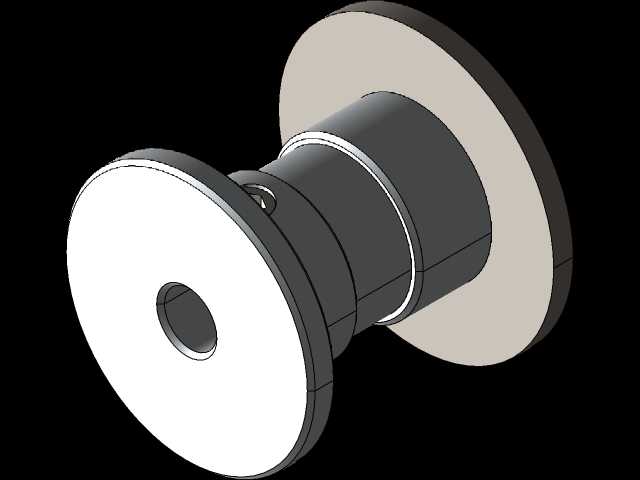

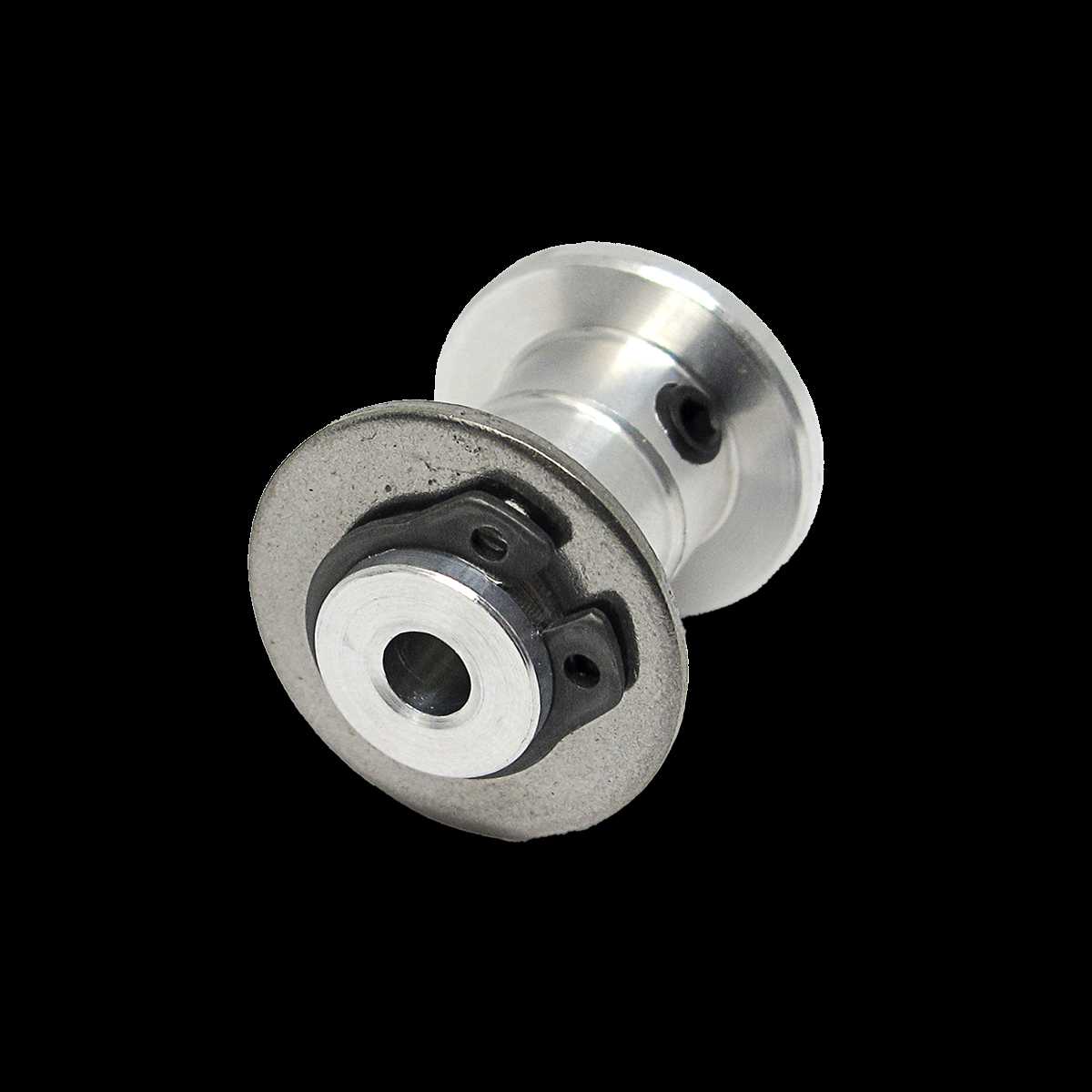

这款轮毂针对Antweight、Beetleweight级别的轻型格斗机器人行走轮系开发,核心设计目标是在保证轮系连接刚性的前提下,尽可能降低旋转部件的自重,减少行走驱动电机的负载损耗,提升格斗机器人的启动响应速度与机动灵活性。相较于同规格的前代轮毂结构,这款产品在非受力区域做了大范围的材料去除优化,整体自重降低30%,在重量限制严格的轻型格斗机器人赛事中,能够为武器系统、装甲结构预留更多的重量配额,提升整机的对抗性能。
从结构设计来看,这款轮毂适配4mm直径的驱动输出轴,轴孔位置采用紧配公差设计,侧面设置顶丝锁紧孔,安装时可通过紧定螺钉将轮毂与电机输出轴完全锁止,避免机器人在高速移动、碰撞冲击过程中出现轮毂与转轴相对打滑的问题,保证动力传输的可靠性。轮毂两侧设置有挡边结构,可对套装在轮毂主体上的轮面材料起到轴向限位作用,不管是粘贴橡胶胎面、还是直接使用3D打印的硬质轮圈,都能避免轮体在侧向受力时从轮毂上滑脱,适配格斗机器人近身对抗时频繁的侧向冲击、急转急停工况。
在安装边界上,这款轮毂的轴向总长度经过严格控制,不会过度占用机器人底盘内部的安装空间,两侧法兰的直径经过匹配计算,既能够保证轮面安装后的支撑面积足够,避免轮面受压后出现过度形变,又不会因为法兰直径过大,导致轮系安装时与底盘侧板、悬挂结构、走线槽产生干涉。轮毂主体的中段采用等直径圆柱面设计,圆柱面的表面粗糙度控制在合理范围,既能够保证轮面套装时的贴合度,又不会因为表面过于光滑导致轮面粘接后出现周向转动。
从实际应用场景出发,这类轻型格斗机器人的轮系需要反复承受碰撞带来的瞬时冲击,因此这款轮毂在结构受力路径上做了针对性的加强:轴孔到外侧法兰的过渡位置采用圆角过渡,避免应力集中导致的轮毂断裂;顶丝孔周边的壁厚做了加厚处理,防止紧定螺钉锁紧时造成孔位周边材料开裂;法兰与主体圆柱的连接位置设置了加强斜角,提升侧向受力时的结构强度,避免机器人被撞击后法兰变形脱落。
在轮系匹配上,这款轮毂可以适配多种不同材质的轮面,针对高抓地力需求的场地,可以套装硅胶、橡胶材质的软质胎面,提升机器人在光滑场地表面的起步与转向抓附力;针对有场地障碍、需要硬质轮面提升抗冲击能力的场景,可以直接套装尼龙、聚碳酸酯材质的硬质轮圈,甚至可以直接在轮毂法兰上安装定制的金属轮刺结构,提升对抗过程中的攻击性。轮毂的整体同轴度经过设计优化,旋转过程中的径向跳动量控制在极小范围内,能够降低高速转动时的振动,减少驱动电机轴承的额外负载,延长行走动力系统的使用寿命。
对于结构设计从业者来说,这类小尺寸轻量化轮毂的设计逻辑可以延伸到更多小型移动机器人、智能小车、微型输送设备的轮系开发中:在做旋转部件设计时,首先要明确受力的核心路径,在传力路径上保证足够的壁厚与结构强度,在非受力的区域尽可能去除冗余材料,实现减重与强度的平衡;轴系连接位置要根据实际负载选择合适的锁紧方式,小扭矩传动场景下顶丝锁紧结构足够可靠,同时加工与装配难度更低;轮体的限位结构要充分考虑使用场景的受力方向,格斗机器人这类存在大量侧向冲击的场景,必须设置足够高度的轴向挡边,避免轮体脱落失效。
在三维建模过程中,这类零件需要重点关注轴孔与顶丝孔的位置公差,顶丝孔的轴线要与轴孔轴线垂直相交,保证紧定螺钉能够完全顶在转轴的表面,获得最佳的锁紧效果;两侧法兰的端面要保证与轴孔轴线垂直,避免轮面安装后出现偏摆;所有的过渡圆角要根据实际加工工艺设置合理的半径,如果采用机加工工艺制作金属材质的轮毂,圆角半径要匹配加工刀具的尺寸,降低加工难度;如果采用3D打印工艺制作,要注意薄壁位置的厚度满足打印工艺的最小壁厚要求,避免打印过程中出现结构缺损。
