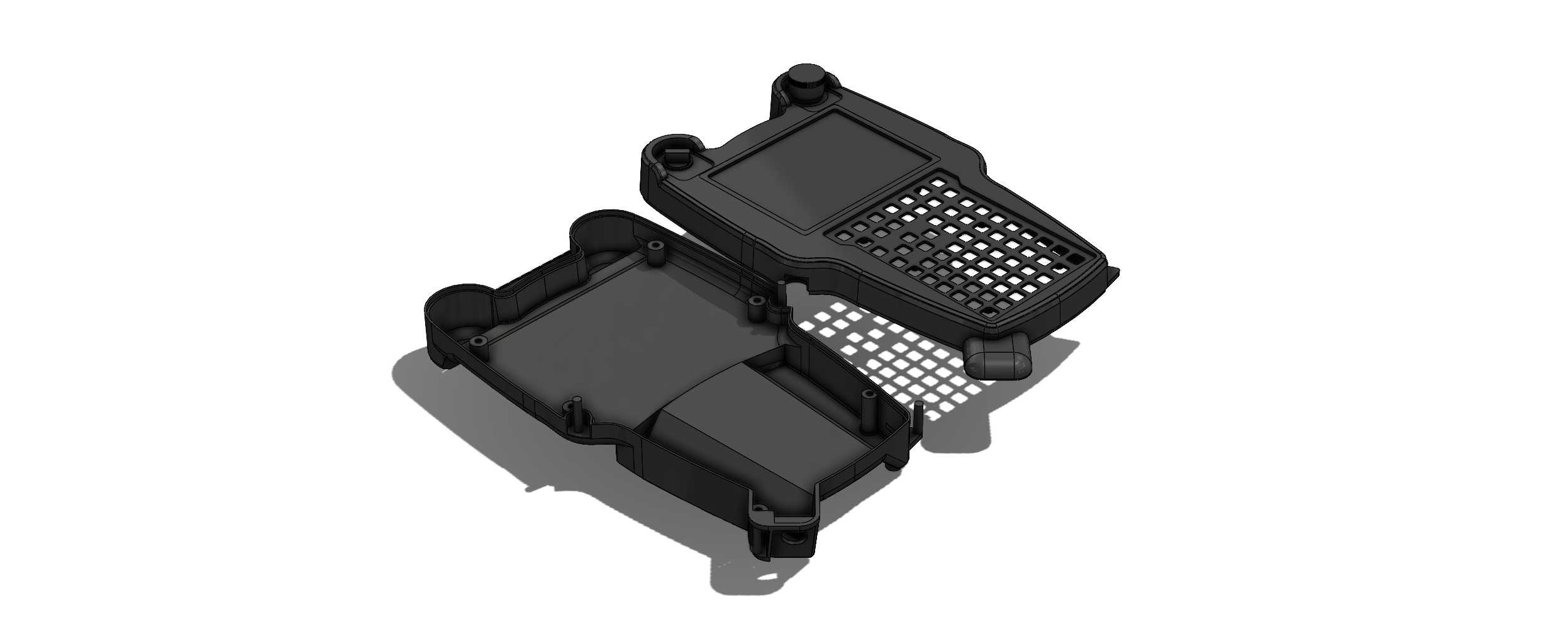

这套壳体结构对应工业现场常用的手持示教终端,是数控设备操作端与人交互的核心承载部件,日常应用在机床上下料工位、自动化产线调试工位、机器人示教巡检场景中,一线操作人员会手持该终端完成设备点位校准、程序单步调试、运行参数微调、故障复位确认等操作,整个壳体需要兼顾手持握持的舒适度、内部元器件的防护能力、长期反复握持的结构耐用性,同时要适配现场复杂的油污、粉尘、轻微磕碰的使用环境。从结构设计逻辑来看,整个壳体采用上下对合的分体式结构,拆分面沿着壳体侧围的最大轮廓线布置,这样的拆分方式可以最大程度降低注塑成型时的脱模难度,同时给内部电路板、按键模组、显示屏组件、电池仓预留足够的安装空间,上下壳之间通过周向布置的螺丝柱实现锁紧固定,

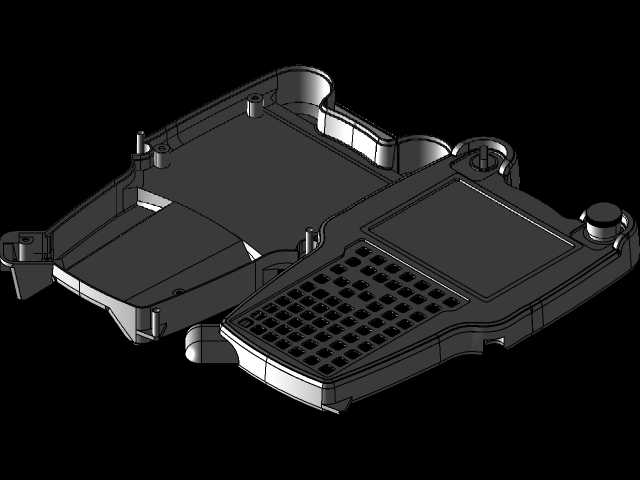

螺丝柱的位置特意避开了内部元器件的安装区域,同时在螺丝柱根部做了加厚的筋位补强,避免反复拆装螺丝时出现柱体断裂的问题。壳体正面区域做了两个功能分区,上方是显示屏安装沉台,沉台的深度刚好匹配显示屏模组的厚度,边缘预留了双面胶粘贴或者卡扣固定的余量,沉台四周做了微小的倒角,避免组装时刮花显示屏表面的偏光层;下方是按键区域的网格状通孔结构,每个通孔的尺寸对应硅胶按键的触点大小,网格的筋条宽度控制在1.2mm,既保证了按键按压时的支撑强度,又不会因为筋条过宽导致按键卡滞,网格区域的背面做了一圈凸起的限位筋,刚好卡住硅胶按键的边缘,防止按键在长期按压过程中出现移位。壳体的侧围做了符合人体工学的弧度收窄,握持区域的壁厚控制在2.5mm,
既不会因为壁厚过薄导致握持时出现形变异响,也不会因为壁厚过大增加不必要的重量,长时间握持不容易产生疲劳感;四个角的位置做了加厚的防撞结构,相当于内置的防撞角,日常使用中如果不慎从工作台高度掉落,边角位置可以首先吸收冲击能量,避免冲击力直接传递到内部的电路板和显示屏上。在逆向重构的过程中,没有采用复杂的曲面特征构建,整体结构以拉伸、挤出特征为基础,配合不同半径的圆角过渡实现外观曲面的还原,这种建模方式的好处是后续修改参数时非常方便,比如需要调整某个安装柱的高度、修改某个筋位的厚度时,只需要修改对应特征的参数即可,不需要重新构建复杂的曲面,对于后续做模具开模的结构评审也非常友好,模具厂拿到模型后可以直接进行拔模分析、分型面创建,
减少了模型修复的工作量。从安装边界来看,整个壳体的长宽尺寸控制在成年人单手握持的舒适范围内,厚度方向不会因为内部堆叠元器件出现过度凸起,壳体侧面预留了手持挂绳的安装孔位,孔位做了贯穿的加强筋结构,避免挂绳拉扯时出现孔位开裂;上下壳的贴合面做了一圈0.8mm的止口结构,上壳的止口凸起嵌入下壳的凹槽内,既可以提升组装时的定位精度,又可以阻挡现场的粉尘、切削液飞溅从贴合缝隙进入壳体内部,达到基础的防护等级要求。在结构细节处理上,所有的内部筋位交汇处都做了减胶处理,避免注塑成型时出现缩痕影响外观面的质量,所有的棱边位置都做了R0.5以上的圆角过渡,避免操作人员握持时被锐边划伤,电池仓的位置做了独立的仓体分隔,电池触点的位置预留了弹片安装的卡槽,不需要额外增加固定结构就可以实现电池弹片的定位。整个结构的设计完全围绕现场实际使用需求展开,没有多余的装饰性结构,每一处筋位、每一个安装柱、每一处倒角都对应实际的装配或者使用需求,对于做同类手持工控终端结构设计的工程师来说,这套结构的设计思路可以直接参考,尤其是分体式壳体的止口设计、握持区域的人机尺寸控制、边角防撞的结构处理,都是经过现场实际使用验证的成熟结构方案,在建模过程中刻意规避了容易导致注塑缺陷的壁厚突变、筋位过厚等问题,模型的可制造性较强,不需要做过多的结构调整就可以直接用于手板打印或者模具开模的验证。
