实验室微型连续镀锌生产线结构设计

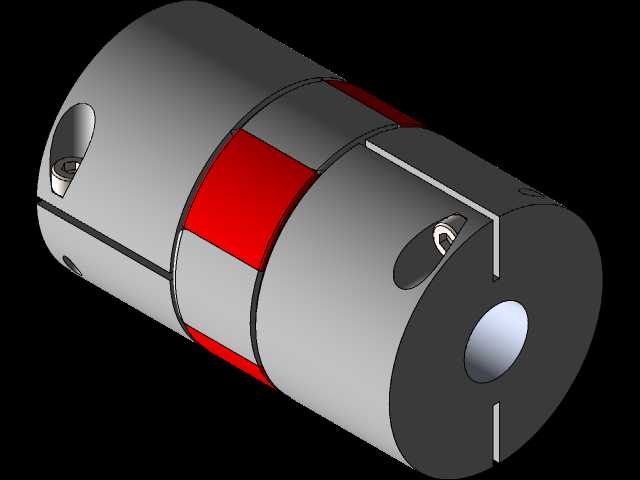

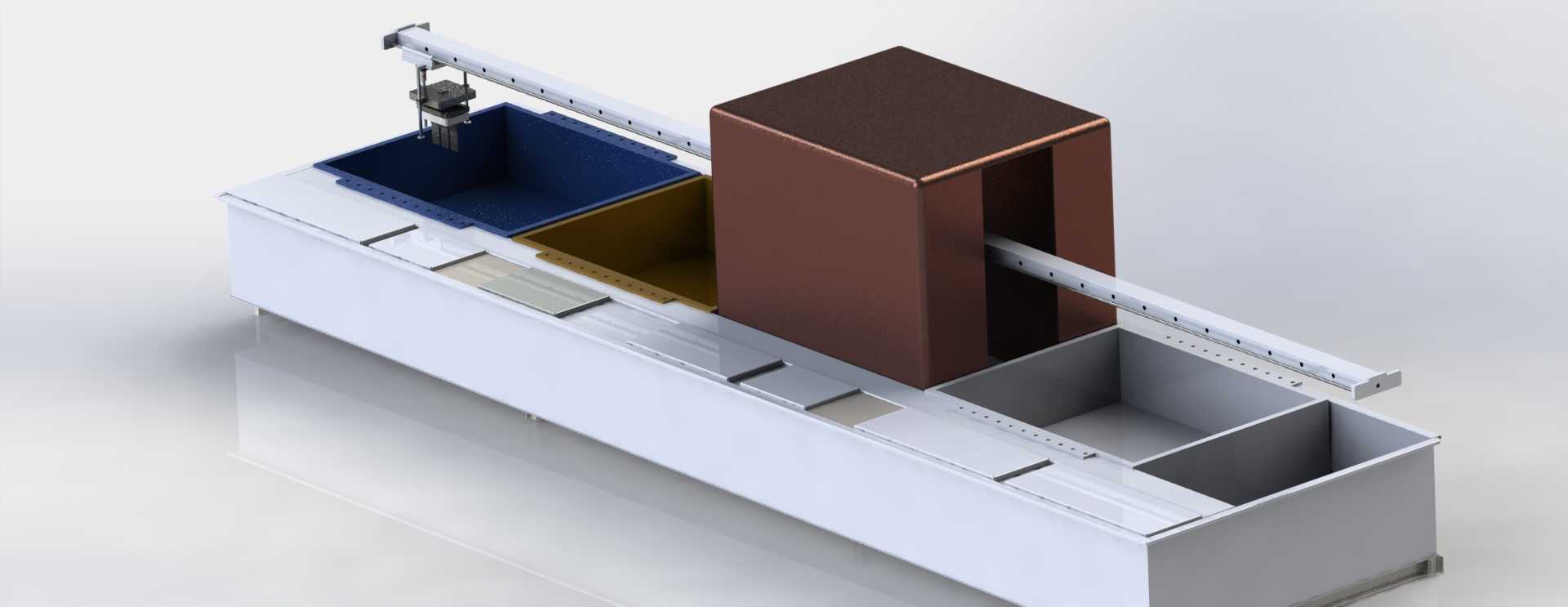

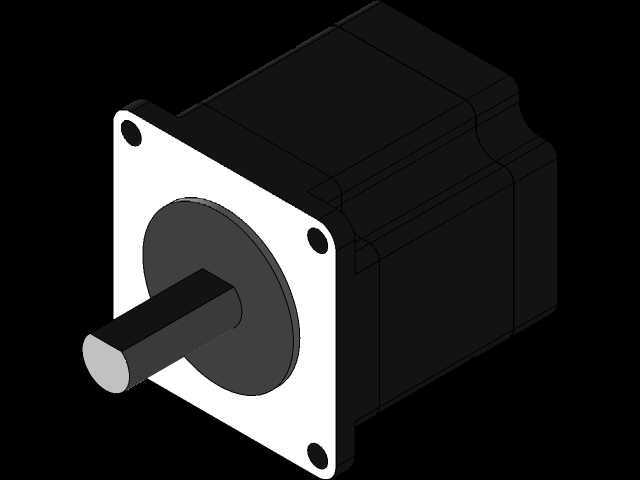

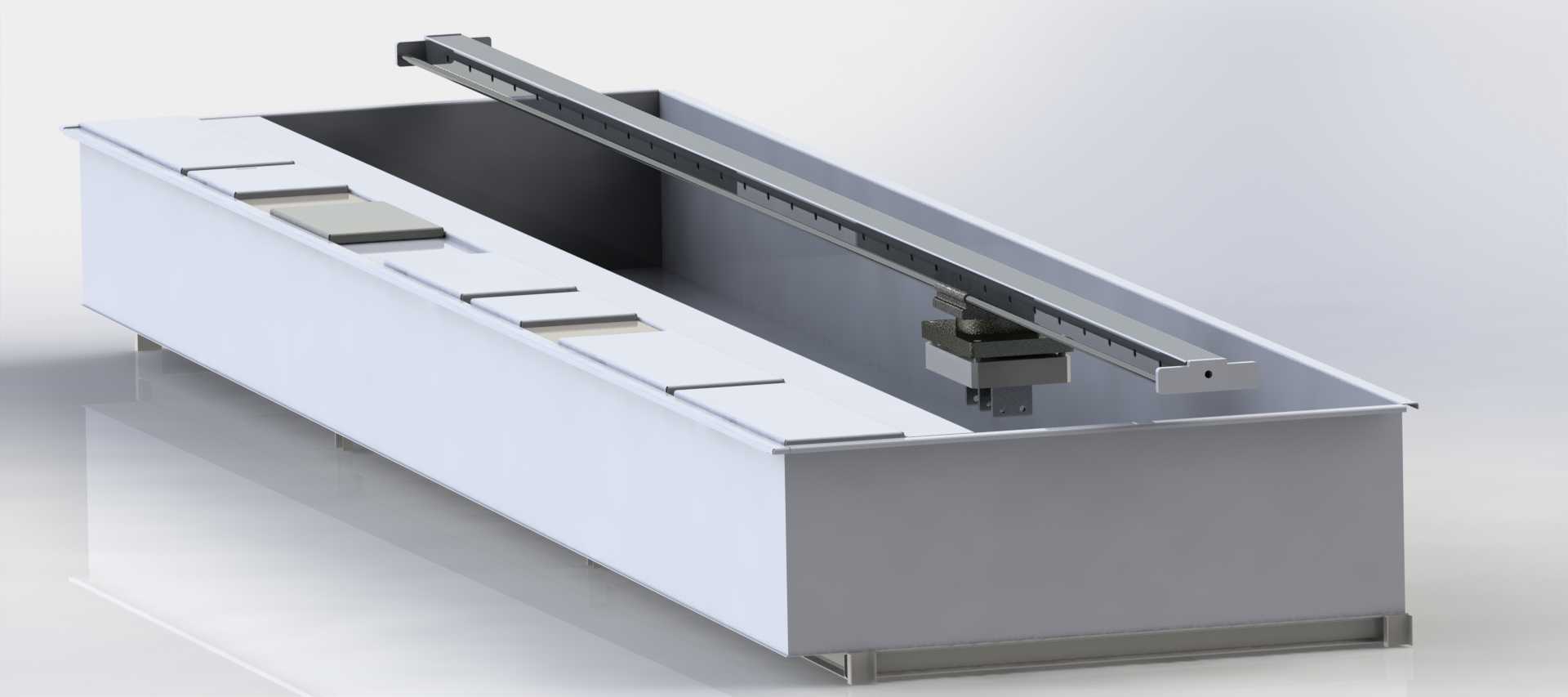

　　这套微型连续镀锌工艺装置，核心定位是面向冶金材料实验室的工艺验证场景，区别于工业现场动辄数十米长的大规模连续镀锌产线，该装置将工业产线的核心工序段进行等比例缩小，在有限的实验空间内还原钢带连续镀锌的全流程动作逻辑，可用于小尺寸试样的镀锌工艺参数调试、镀层附着性能测试、不同锌液配方的效果验证，避免直接在大产线上调试参数带来的原料浪费与产能损耗，也适合职业院校冶金、材料专业的实训教学场景，让学员直观理解连续镀锌的工序衔接逻辑。从结构布局来看，装置采用长条形卧式排布，整体安装基准面为底部一体化焊接的箱式机架，机架采用型钢焊接后做平面铣削加工，各功能段的安装面平面度控制在0.1mm/m以内，保证长跨距输送导轨的平行度要求，

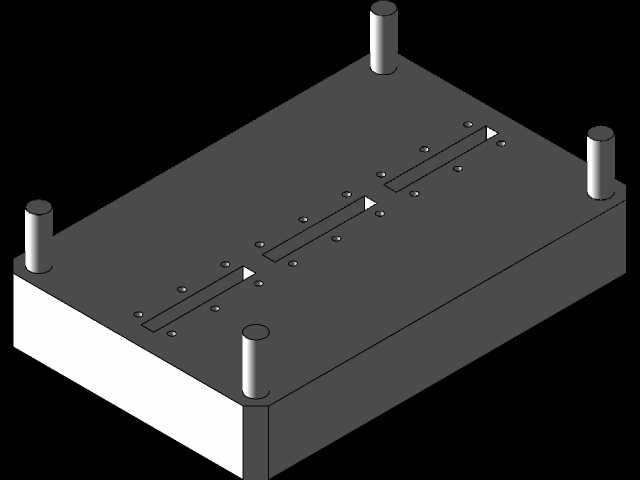

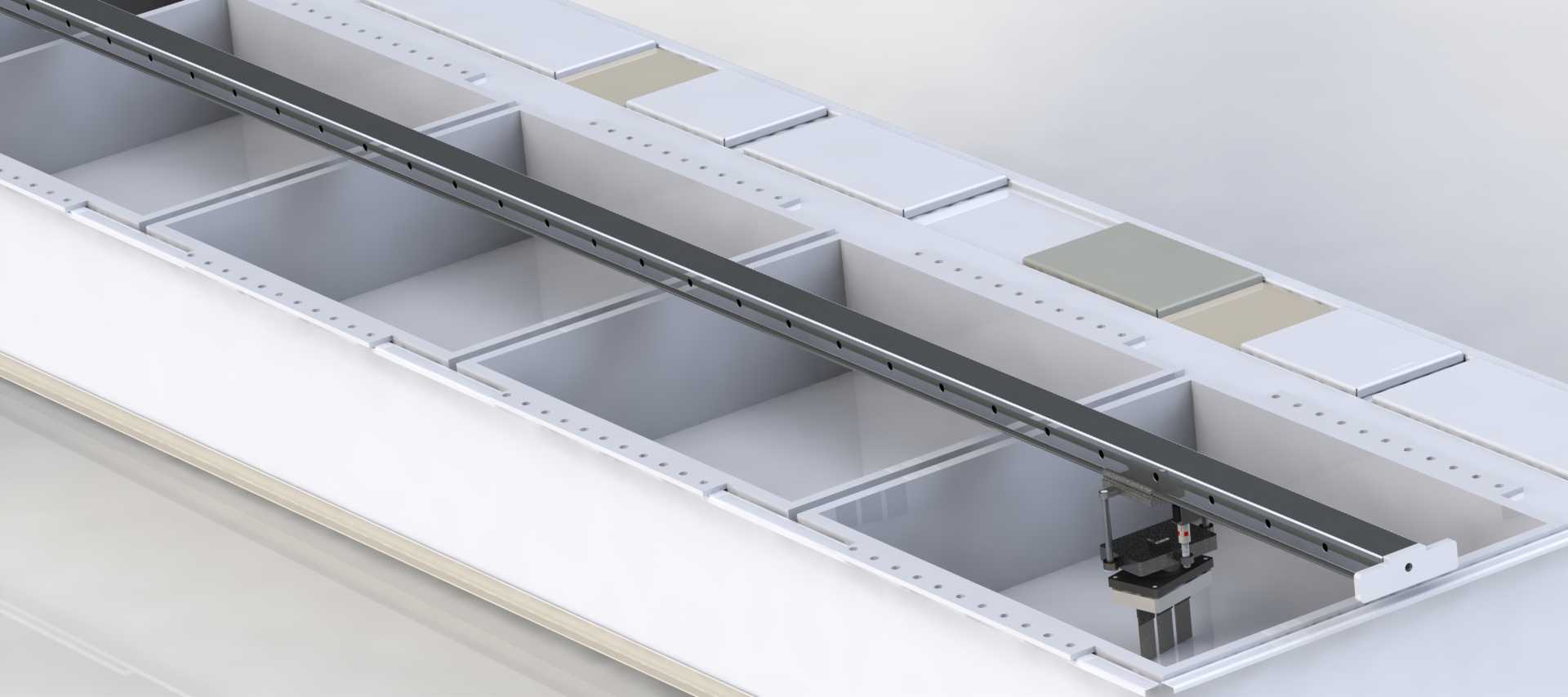

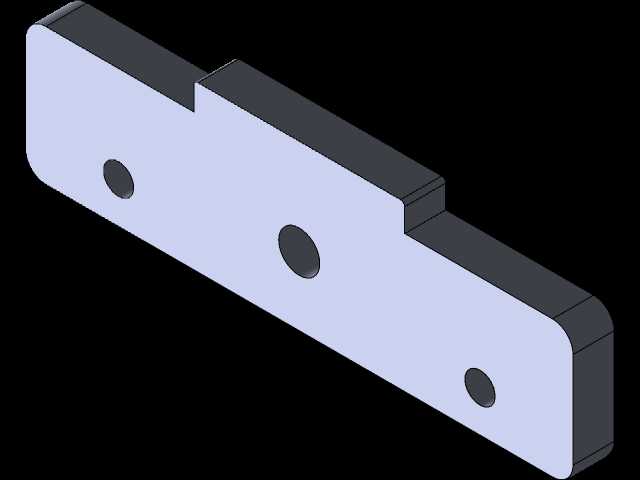

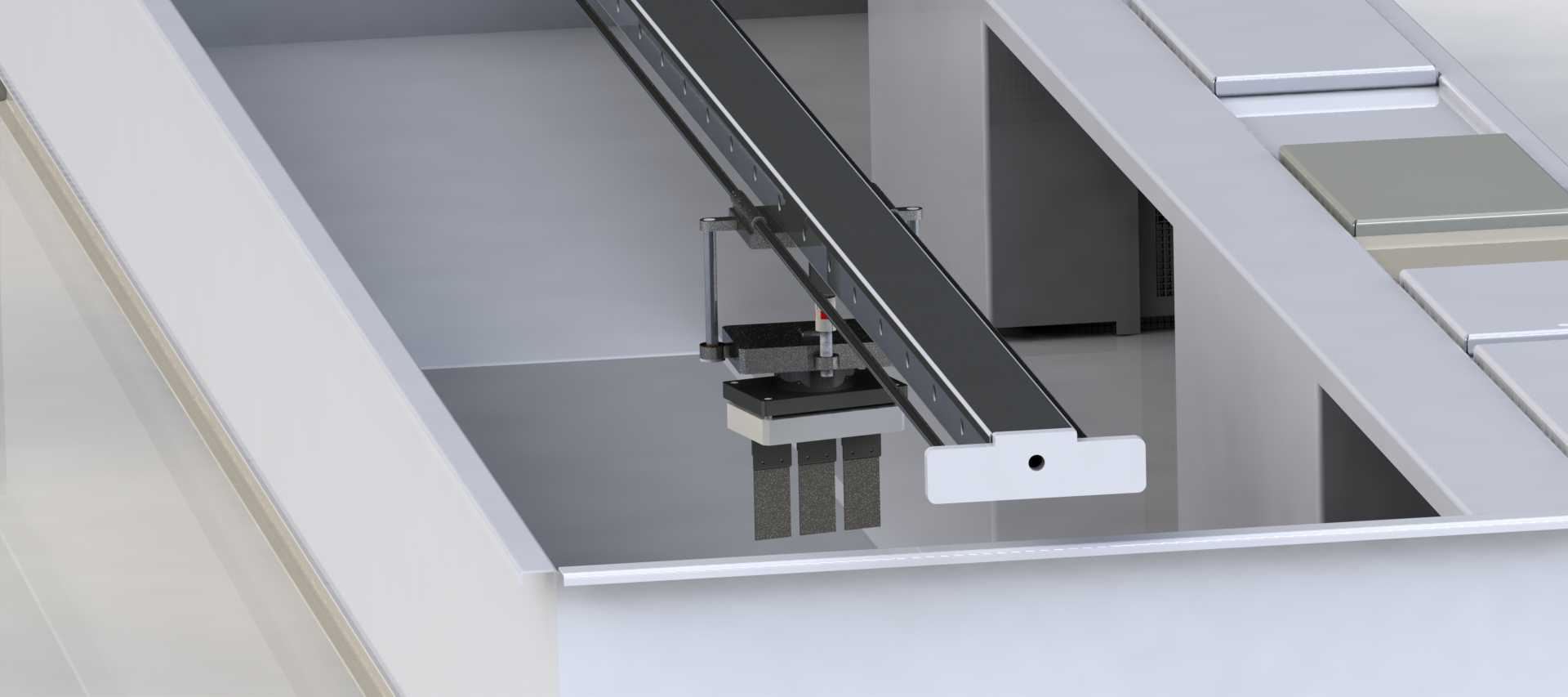

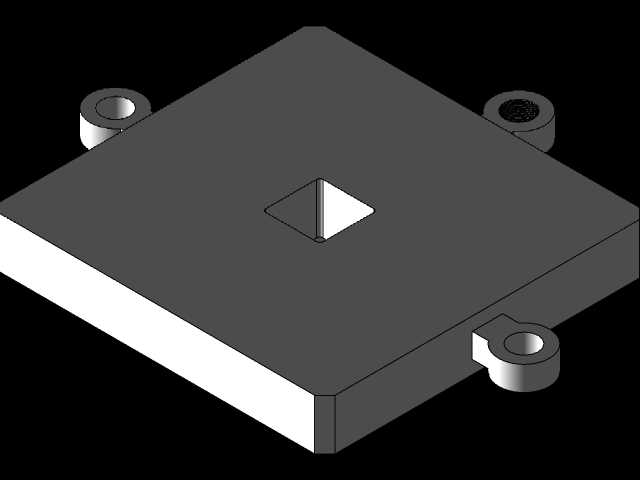

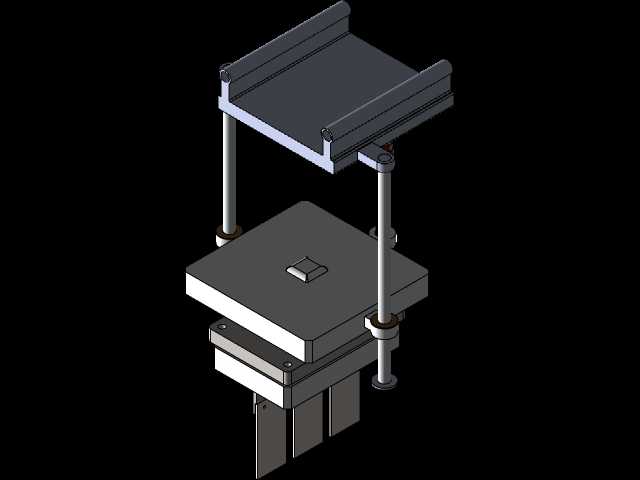

　　避免钢带输送过程中出现跑偏、卡滞问题。机架沿钢带输送方向依次排布进料段、预处理槽、镀锌工位、冷却段、出料收集区，其中预处理槽与镀锌槽采用模块化嵌装设计，槽体采用耐温耐腐蚀的工程塑料一体成型，可根据实验需求快速更换不同容积的槽体，适配不同工艺的药液盛装需求，槽体与机架的连接采用快拆式压板结构，无需专用工具即可完成槽体的拆装清理。核心的镀锌工位采用立式结构设计，锌液槽外部包覆电加热层与保温层，可将槽内锌液温度稳定控制在工艺要求区间，温度波动范围不超过±2℃，满足镀锌工艺的温度精度要求；工位上方配置可升降的浸入式压辊机构，压辊采用耐高温陶瓷材质，避免长期接触高温锌液出现腐蚀粘连，压辊的升降行程通过线性导轨导向，驱动采用伺服电动缸，

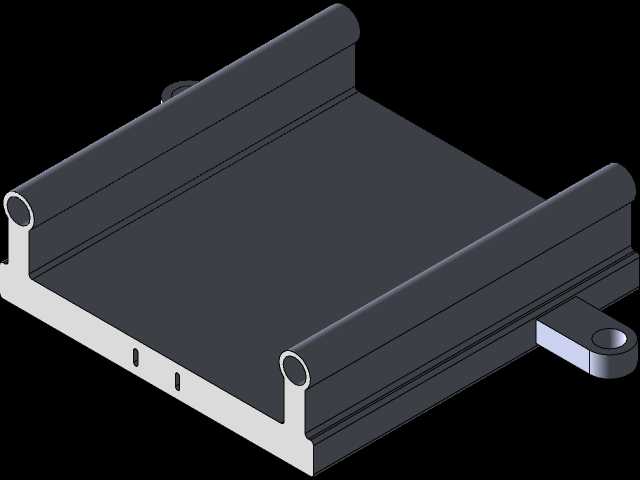

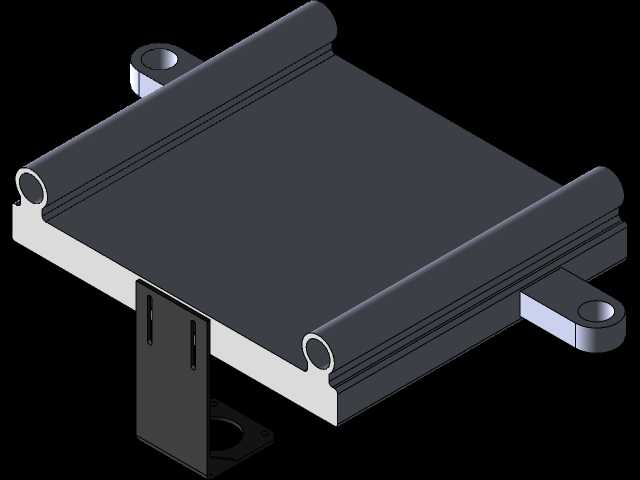

　　可精确控制钢带浸入锌液的深度与停留时间，匹配不同厚度、不同材质钢带的镀锌工艺参数。输送系统采用双侧同步带传动结构，沿机架全长布置输送导轨，导轨上配置可调节间距的钢带夹持夹具，夹具间距可根据试样长度灵活调整，夹持端采用耐高温硅胶垫，既保证夹持力足够避免钢带在输送过程中滑落，又不会在钢带表面留下夹痕影响镀层质量；输送速度采用变频调速控制，可在0.1m/min-2m/min范围内无级调节，匹配不同工艺段的处理时长要求，各段输送速度可通过控制系统独立微调，保证钢带在各工序段的张力稳定，避免出现钢带拉断或松垂堆叠的问题。装置的进料端配置导向辊组与张力调节机构，可对送入的钢带试样进行初步校平，同时实时监测输送张力，

　　当张力超过设定阈值时自动降低输送速度，避免试样被拉断；出料端配置风冷降温模块，采用多组轴流风机对镀锌完成的钢带进行快速冷却，保证镀层快速固化，避免钢带收料过程中镀层被剐蹭破坏，冷却段下方配置积液盘，收集钢带表面滴落的残留锌液与冷却液，避免污染机架与实验室环境。从安装边界来看，装置整体长度控制在2.2m以内，宽度0.8m，高度1.1m，底部配置可调式支撑脚，可适应实验室不同平整度的地面，安装时仅需预留0.5m的周边操作空间即可完成日常的试样装夹、槽体清理、参数调试等操作，无需额外的地基固定，整体重量控制在300kg以内，普通实验室的楼面承重即可满足安装要求，无需做特殊的承重加固。设计过程中充分考虑了实验场景的操作便利性，所有工艺参数的调节都集成在侧边的控制盒上，可直接设置输送速度、各槽体温度、压辊下压深度、停留时长等参数，无需拆开设备外壳调整内部结构；所有与药液、锌液接触的部件都做了防腐耐温处理，长期使用不会出现锈蚀剥落污染工艺槽的问题，各运动部件都配置了防尘护罩，避免实验过程中的粉尘、液滴进入传动结构造成磨损，降低日常维护的工作量。这套装置的结构设计完全还原了工业连续镀锌线的核心动作逻辑，各功能段的衔接顺序、工艺动作都与大产线保持一致，只是将处理规模缩小到实验室试样级别，通过该装置调试得到的工艺参数，可直接按比例放大到工业产线使用，大幅缩短新工艺的研发验证周期，降低工业产线的调试成本。
