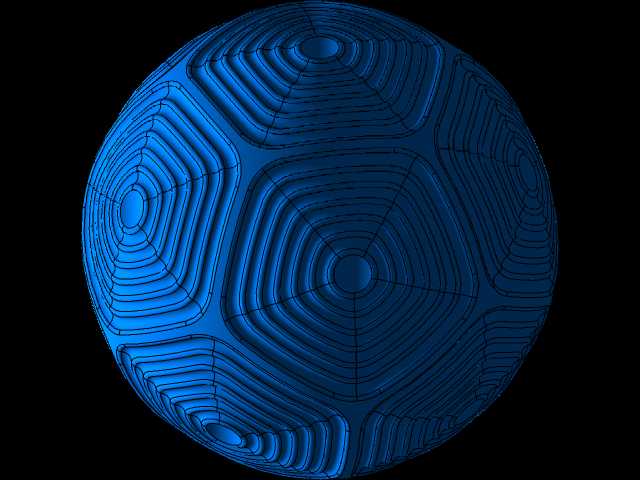

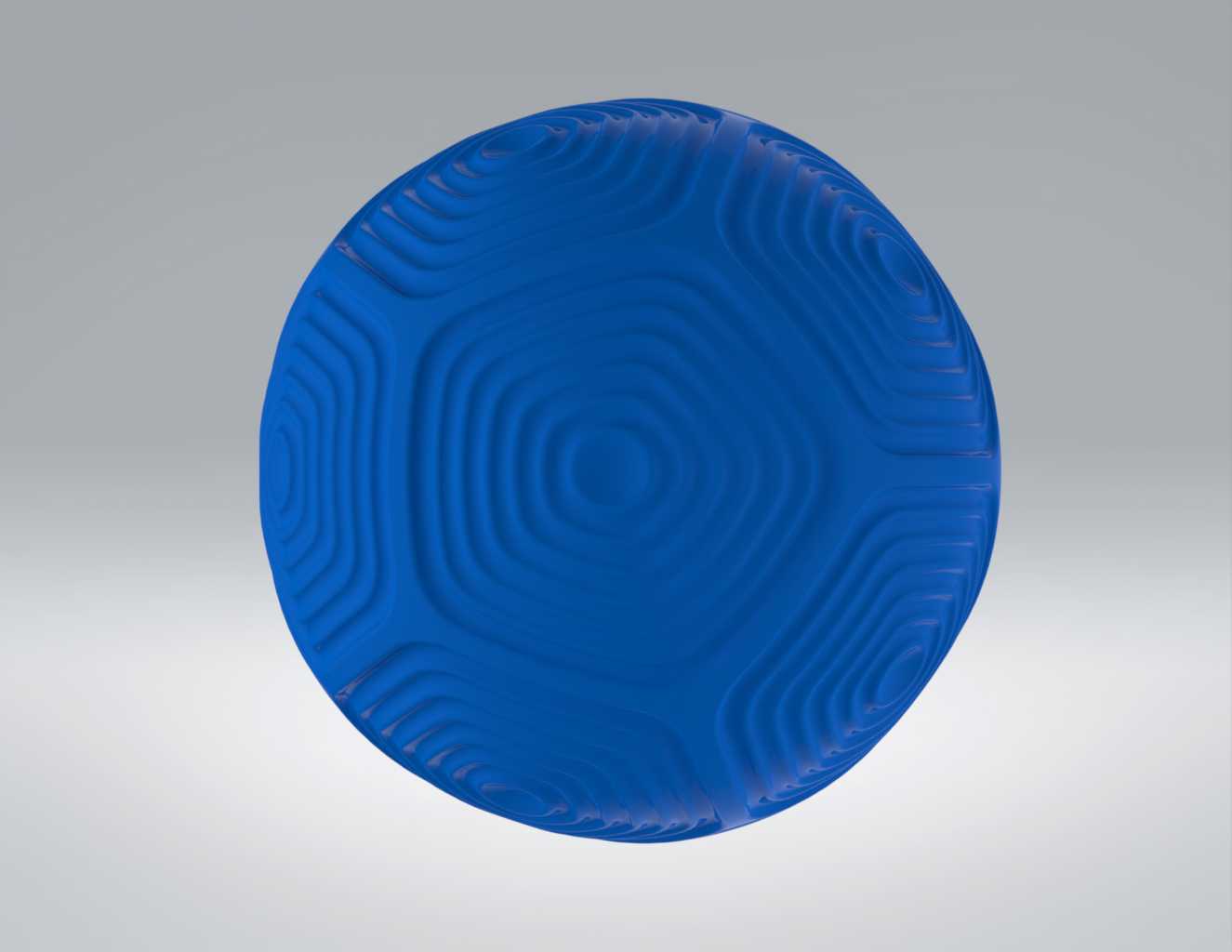

带同心环纹理的蓝色球面结构件

　　这款带同心环纹理的蓝色球面结构件，最初的设计出发点是为机床加工工位的物料缓震承托场景做配套，在精密零件周转的工序间，普通平面承托容易让薄壁加工件出现边角磕碰，球面的弧面接触可以把接触点的应力均匀分散，避免硬接触带来的工件表面压痕。从结构设计逻辑来看，整个球面的曲率是经过反复校核的，没有出现曲率突变的区域，加工时走刀路径可以顺着环形纹理的走向排布，不需要频繁抬刀换刀，能有效减少三轴加工中心的空行程占比，实际加工时的表面粗糙度可以稳定控制在Ra1.6以内，不需要后续额外的抛光工序。表面的同心环纹理不是单纯的装饰性设计，每一圈环纹的深度控制在0.2mm，宽度1.5mm，相邻环纹的间距从球心向外围逐步收窄，

　　这种排布一方面可以在承托工件时增加接触面的静摩擦力，防止光滑表面的加工件在工位转运时出现滑移，另一方面环纹形成的微小沟槽可以容纳加工过程中残留的微量切削液和金属碎屑，避免碎屑夹在承托面和工件之间造成工件表面划伤。从安装边界来看，整个球面结构的安装基准面在球面的背部，设计时预留了四个均布的M4螺纹安装孔，孔位的位置度公差控制在0.05mm以内，可以直接适配现有CA6140车床工位的标准接装法兰，不需要额外做转接板设计，安装时的对位误差容忍度较高，现场装配不需要专用工装，普通内六角扳手即可完成固定。在实际应用场景里，这类带纹理的球面结构除了机床工位的物料承托，还可以拓展用到自动化检测设备的工件定位工装，

　　球面的自适应贴合特性可以兼容一定尺寸范围内的异形工件定位，不需要针对每一款工件单独更换定位头，能减少工装更换的辅助时间。设计过程中特意规避了球面壁厚不均的问题，整个球面的壁厚均匀控制在3mm，不管是采用尼龙材质3D打印做快速验证，还是采用铝合金材质做CNC批量加工，都不会出现壁厚突变导致的加工变形，打印或者加工完成后的球面圆度误差可以控制在0.03mm以内，完全满足精密工位的使用要求。表面的蓝色处理如果是金属材质加工可以采用阳极氧化工艺，氧化层厚度控制在10μm，既可以提升表面的耐磨性能，也能在车间复杂光照环境下形成清晰的视觉识别，避免操作人员误碰其他工位的工装。环纹的走向设计也考虑了清洁维护的需求，同心环的沟槽没有封闭死角，

　　日常维护时用高压气枪可以直接把沟槽内的碎屑吹净，不需要用毛刷逐圈清理，能降低一线操作人员的维护工作量。从受力特性来看，球面结构本身的承压能力比同直径的平面结构高40%左右，在承受10kg以内的工件载荷时，球面的形变量不超过0.01mm，不会因为长期承压出现塌陷变形，使用寿命比普通的平面橡胶承托垫长3倍以上。设计时也考虑了不同工况的适配性，如果是用到有切削液喷淋的湿加工工位，环纹的沟槽可以快速导走喷淋的液体，不会在承托面积液导致工件底部出现水迹锈斑；如果是用到干加工的工位，环纹也可以容纳空气中沉降的粉尘，避免粉尘堆积导致的承托高度偏差。整个结构没有多余的冗余特征，所有的曲面过渡都采用G2连续，不管是做三维建模时的曲面顺滑度，还是实际加工的走刀流畅度，都能达到比较理想的状态，不会出现曲面褶皱导致的加工刀痕。
