卡宾造型激光发射装置结构设计

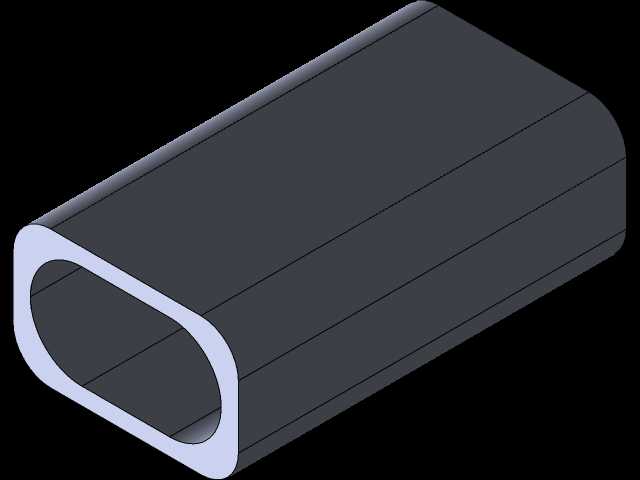

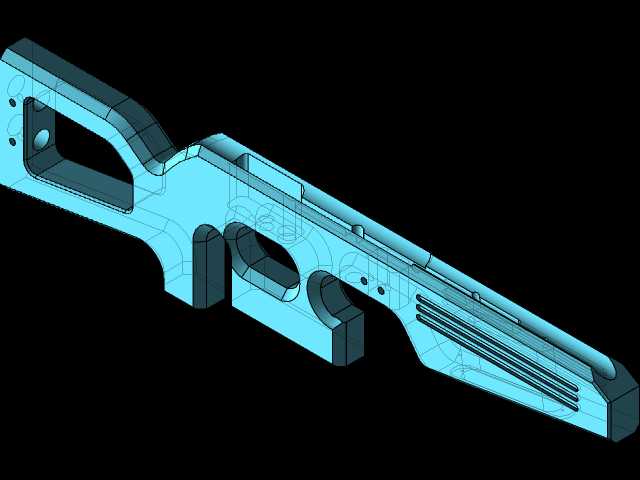

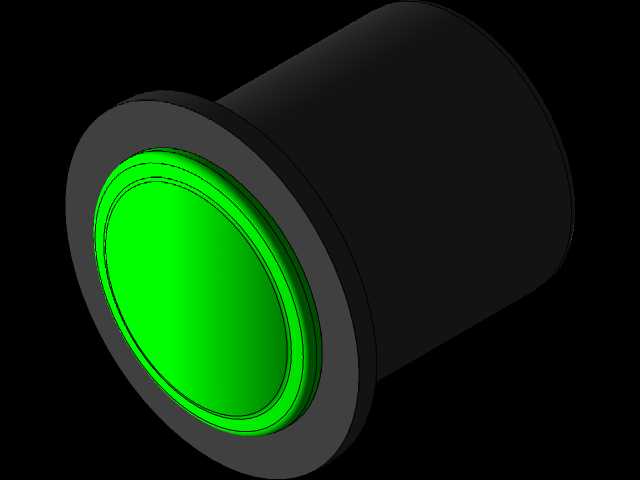

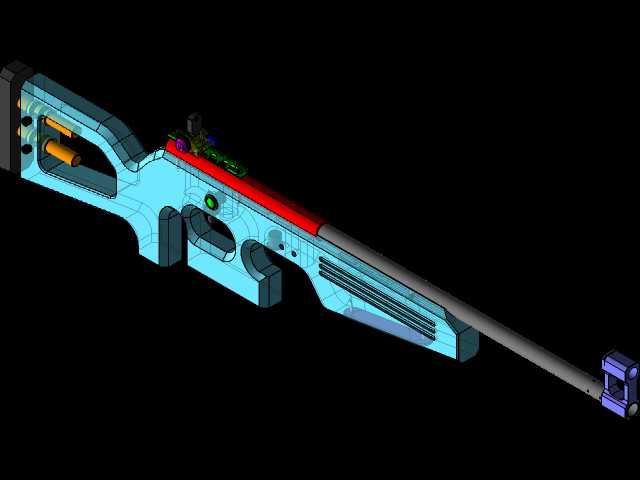

　　这款卡宾构型的激光发射装置，在手持类光电设备的结构设计上做了不少贴合实际使用场景的考量，整体采用类枪械的握持布局，核心是为了让使用者在长时间持握操作时能依托成熟的人体工学姿态降低疲劳感，毕竟手持类激光设备不管是用于户外指示、教学演示还是特定场景的标定作业，持握稳定性直接影响光束指向的精度。从结构拆分来看，主体壳体采用一体化镂空式设计，不是为了刻意做造型减重，而是在保证壳体结构刚性的前提下，预留出内部激光模组、供电模块、触发开关的安装空间，同时镂空区域刚好对应握持时的手指避让位，避免持握时手指挤压内部走线或者误触侧边的调节按键。

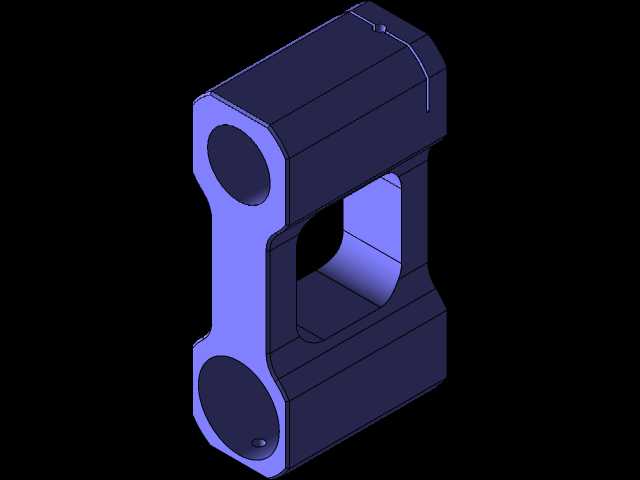

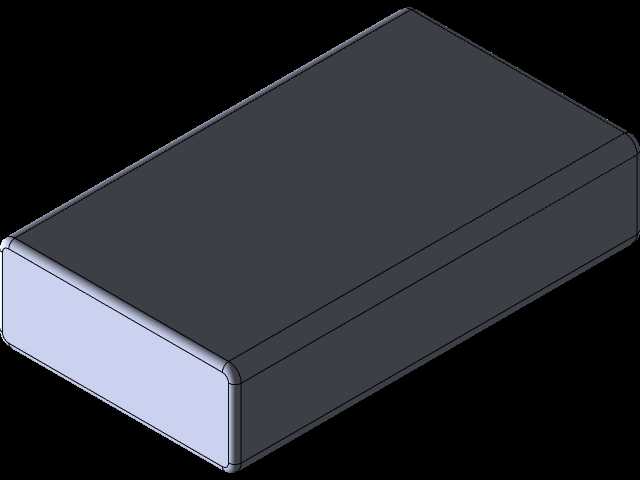

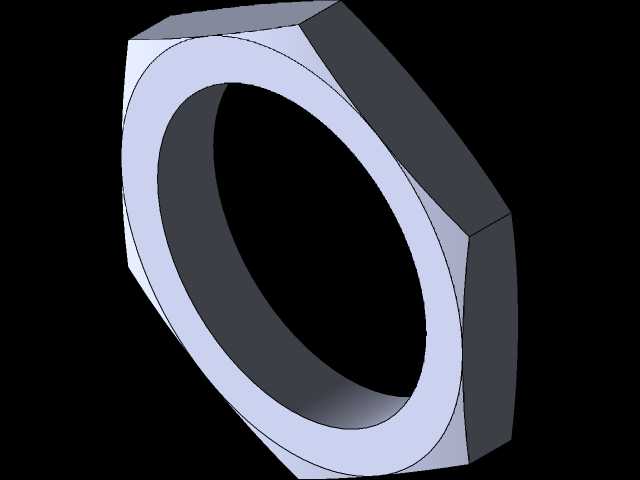

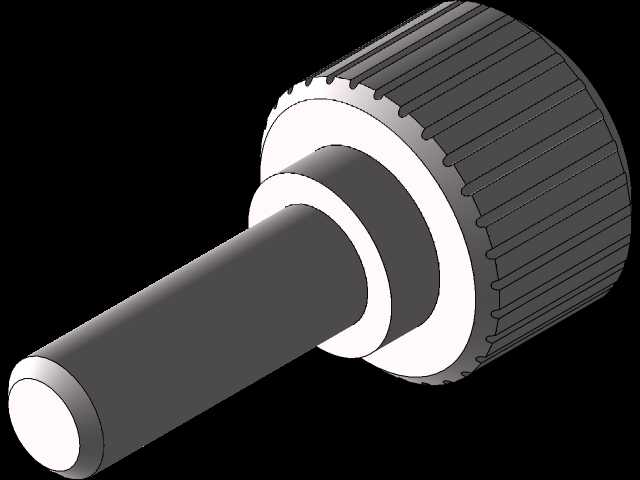

　　内部的激光发射模组沿装置轴向布置，从前端的发射窗口一直延伸到中部的固定基座，基座位置设计了两个微调旋钮，分别对应水平方向和俯仰方向的光束角度调节，调节旋钮的阻尼做了适配设计，既不会因为手持时的轻微晃动导致角度偏移，也不需要借助额外工具就能完成现场快速校准。供电模块布置在握把内部的空腔里，采用叠放式的电池排布，刚好利用握把的倾斜空间，不会额外增加装置的横向尺寸，握把底部预留了电池仓的快拆盖板，盖板和壳体之间做了定位卡扣，不需要额外螺丝固定，更换电池时只需要按压卡扣就能滑开盖板，适合户外无工具场景下的快速维护。

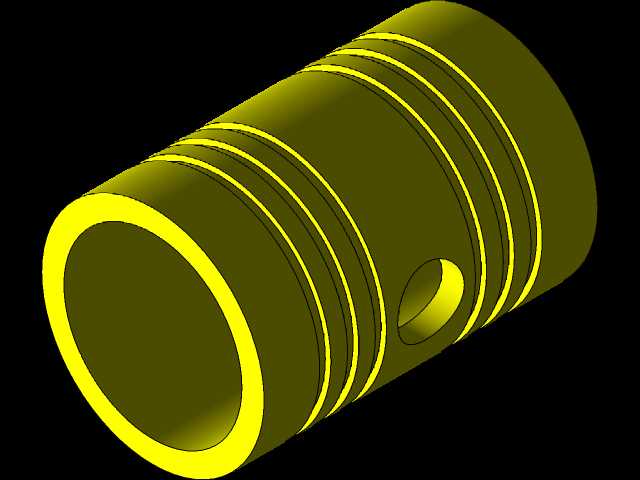

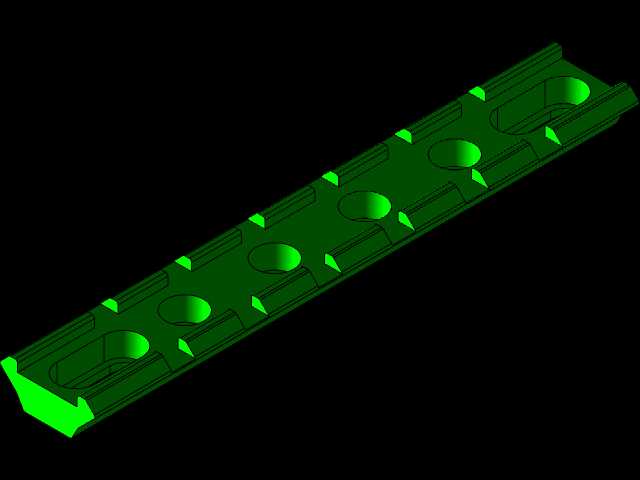

　　触发结构布置在握把前方的护圈位置，采用杠杆式触发开关，开关的触发行程做了分段设计，轻按是低功率指示模式，重按到底才会触发全功率发射，这种设计是为了避免误操作导致的无效发射或者安全隐患，护圈的尺寸刚好能容纳戴薄手套的手指操作，适配低温户外作业时的使用需求。装置顶部设计了一条通长的安装导轨，不是标准的战术导轨尺寸，而是适配这款设备专用的辅助瞄准配件，比如小型红点瞄具或者光束扩束组件，导轨和壳体是一体加工成型的，不需要额外螺丝固定，避免了外接配件安装时的装配间隙导致的瞄准误差。

　　前端的发射窗口位置设计了可旋转的保护盖，保护盖和壳体之间采用阻尼转轴连接，不用时旋转盖住窗口，避免灰尘或者磕碰损伤前端的聚焦镜片，镜片座采用可调式结构，旋转镜片座就能改变聚焦镜片和激光发射端的距离，从而调整出射光束的光斑大小，满足不同距离下的使用需求，比如近距离作业时调大光斑覆盖更大指示范围，远距离标定时调小光斑提升指向精度。装置尾部设计了肩托结构，肩托的曲面贴合人体肩部轮廓，长时间持握时可以把部分重量分担到肩部，降低手臂的承重负荷，肩托内部是中空结构，预留了扩展接口，可以外接稳压模块或者远程触发的连接线，满足固定点位架设时的使用需求。

　　从安装边界来看，这款装置的整体外轮廓没有突出的尖锐结构，所有边角都做了圆角过渡，避免持握或者携带时刮蹭衣物或者装备，壳体的壁厚控制在2.5mm，采用工程塑料材质加工，既保证了整体结构强度，又把整体重量控制在合理范围，单手持握不会有明显的负重感。内部的所有组件都设计了独立的定位槽，装配时不需要额外打胶固定，组件顺着定位槽放入后，通过上下壳体的压合就能完成固定，后期维护拆解时只需要分开上下壳体就能直接更换故障组件，不需要拆解复杂的走线或者固定结构。侧边的散热槽对应内部激光驱动板的安装位置，散热槽的走向和装置轴向一致，手持移动时的气流能顺着散热槽流过驱动板表面，带走长时间工作产生的热量，避免驱动板过热导致的激光功率波动。

　　在实际应用场景中，这款装置既可以作为户外勘探时的点位标定工具，依托稳定的持握结构完成远距离的目标指示，也可以作为教学演示中的光学实验教具，借助可调的光束角度和光斑大小完成不同的光学演示实验，甚至在部分工业现场的设备安装校准中，也能借助肩托结构完成长时间的点位对齐作业。设计过程中没有刻意追求复杂的功能堆叠，而是把每个结构细节都对应到实际使用中的操作痛点，比如电池仓的快拆设计、触发开关的分段行程、镜片的可调聚焦结构，都是从一线使用者的实际操作习惯出发，避免了很多同类产品为了造型牺牲实用性的问题。整体结构的装配公差控制在0.1mm以内，保证内部激光模组的同轴度，避免因为装配偏差导致光束出射角度和瞄准基线出现偏移，所有活动部件比如调节旋钮、保护盖、电池仓卡扣都做了耐磨设计，反复操作上千次也不会出现松动或者阻尼失效的问题，适配高频次的日常使用需求。
