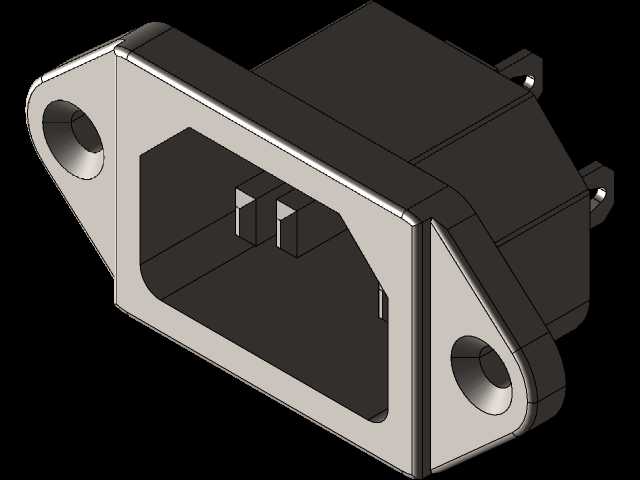

带固定耳250V10A品字交流电源输入插座

　　这款带安装固定耳的品字式交流电源输入接插件，是工业电控、机电设备端侧最常用的市电接入部件，日常在普通车床、台式数控设备、小型工业控制柜、桌面型加工辅机、商用电器设备的机身供电入口处都能见到同结构产品的身影，承担着设备侧市电输入的物理连接、电气导通与安装定位功能。从结构设计逻辑来看，这款插座采用了嵌入式法兰安装结构，两侧延伸出带沉头安装孔的固定耳，安装孔做了沉台处理，装配时螺丝头可以完全沉入孔内，不会突出安装平面，既避免螺丝凸起剐蹭周边走线或操作人员，也能让插座法兰面与设备安装面板完全贴合，减少装配间隙带来的松动风险。插座主体采用阻燃耐高温的绝缘工程塑料作为基座材质，内部导电插套采用高弹性铜合金冲压成型，表面做镀镍处理，

　　既降低接触电阻减少通电发热，也能抵御长期使用中的氧化问题，适配250V交流电压下10A额定电流的导通需求，满足常规中小型机电设备的供电功率承载要求。从安装边界尺寸来看，这款插座的法兰轮廓为带切角的矩形结构，两个安装孔的中心距符合行业通用的品字插座安装孔位规范，设备面板开孔时只需按照插座嵌装部分的外轮廓开出对应矩形孔，将插座嵌装部分推入开孔后，通过两个M3规格的沉头螺丝即可完成固定，不需要额外设计复杂的定位结构，适配绝大多数设备的1.0-2.5mm厚度金属或塑料安装面板，装配效率较高。在实际应用场景中，这类插座通常安装在设备机身的后侧或侧下部，与带品字尾的通用三芯电源线配合使用，相比直接将电源线焊接在设备内部的接线方式，

　　采用这种插座的设备在包装运输时可以将电源线分离收纳，避免线缆弯折破损，后期维护时如果电源线出现破损，也不需要拆解设备内部接线，直接更换通用品字尾电源线即可，大幅降低售后维护成本。设计这款插座的三维模型时，需要重点把控几个关键尺寸的精度：首先是内部三个导电插套的相对位置与间距，必须完全符合国标品字电源接口的尺寸公差要求，否则会出现插头无法插入或者插入后接触不良的问题；其次是两侧安装孔的中心距与沉台深度，尺寸偏差过大会导致装配时螺丝无法对齐螺孔，或者法兰面与面板贴合不严；另外插座嵌装部分的外形尺寸需要与面板开孔尺寸做合理的公差配合，间隙过大会导致插座在面板内晃动，间隙过小则会出现装配困难的问题。从结构细节来看，

　　插座后侧的插片接线端采用了标准的快插接线结构，接线时不需要焊接，只需将对应火线、零线、地线的带绝缘护套的6.3mm规格快插端子直接压接在插片上即可，接线效率高，也方便后期检修时拆换线路；插座法兰与嵌装部分的衔接处做了一圈限位凸台，装配时凸台会贴紧设备面板的内侧表面，既可以限制插座的推入深度，也能在一定程度上阻挡外部的灰尘、溅水从安装缝隙进入设备内部，提升设备供电入口的防护能力。在设备选型过程中，选用这款结构的电源插座时，需要根据设备的额定工作电流确认载流量匹配性，10A规格的产品适配额定功率2000W以内的交流用电设备，如果设备功率更大则需要选用更高载流规格的同结构产品；同时需要确认安装面板的厚度是否在插座的适配范围内，面板过薄可能导致固定后插座松动，面板过厚则会导致嵌装部分无法完全推入，影响装配效果。建模过程中还需要还原插座的细节特征，比如插套内部的弹性卡舌结构、安装孔的沉头锥面、基座表面的脱模斜度、后侧插片的倒角结构，这些细节虽然不影响整体装配，但在做设备整体的装配干涉检查、布线仿真时，精准的细节模型可以避免出现虚拟装配中无问题、实际生产装配时出现干涉的情况，提升三维模型在实际工程设计中的参考价值。
