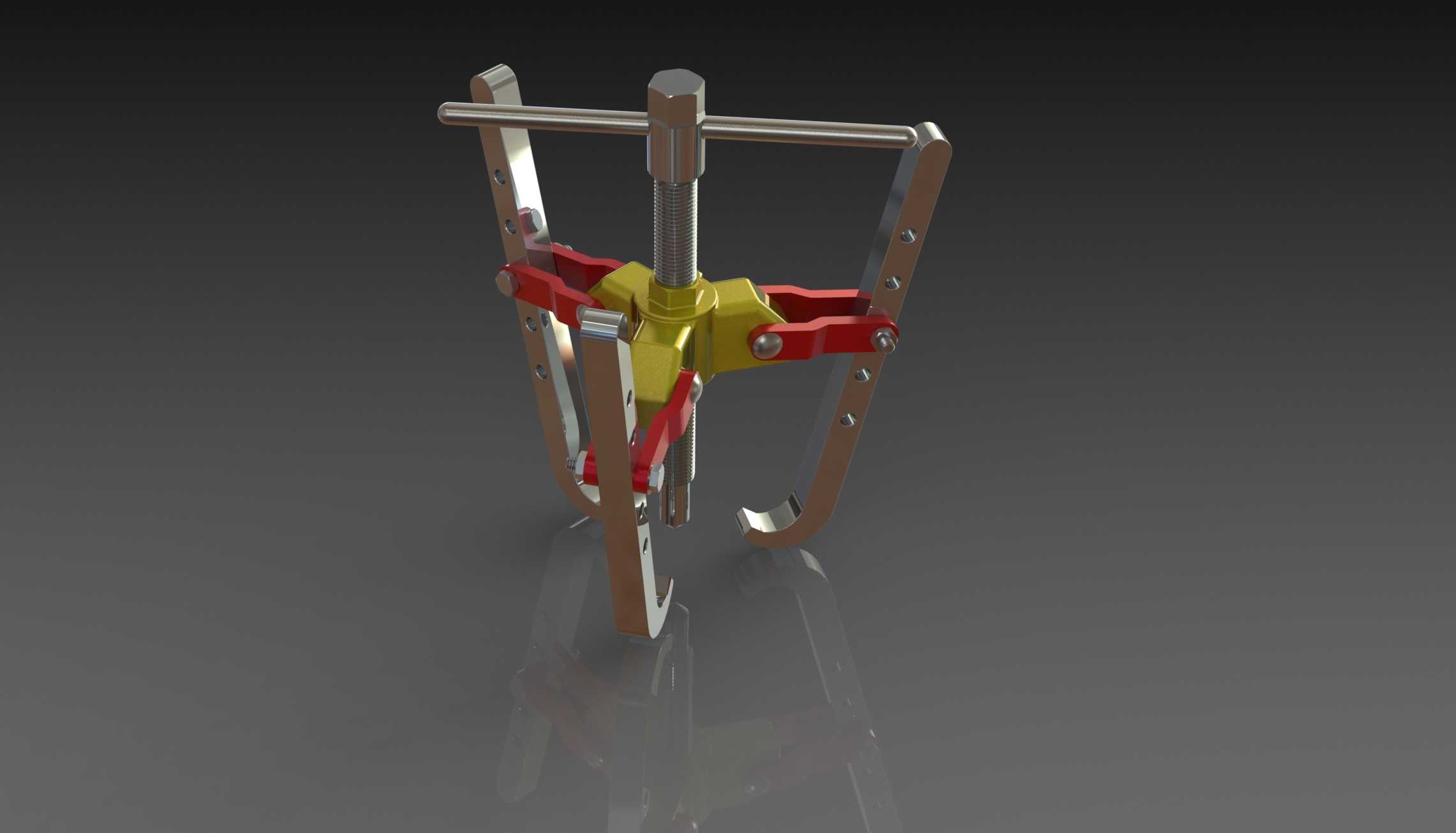

三爪式轴承拉拔器维修拆装专用工具

　　在工业设备运维、机床检修、传动系统维护的现场场景里，轴承过盈配合的拆卸一直是一线维修人员绕不开的作业环节，过盈量控制不当、施力偏斜很容易造成轴承内圈拉伤、轴颈磨损甚至轴承座变形，这款三爪式轴承拉拔器就是针对这类作业痛点设计的专用手动拆装工具。

　　从实际作业场景来看，这款工具适配旋转机械轴端、轴承盲孔位置的轴承拆卸与安装作业，不管是普通CA系列车床主轴箱的轴承更换、电机端盖轴承的拆装，还是减速机输入输出轴的轴承维护，都能通过调整爪臂的开合范围匹配不同直径的轴承外圈，不需要额外加工适配套环，减少现场工装改制的工作量。

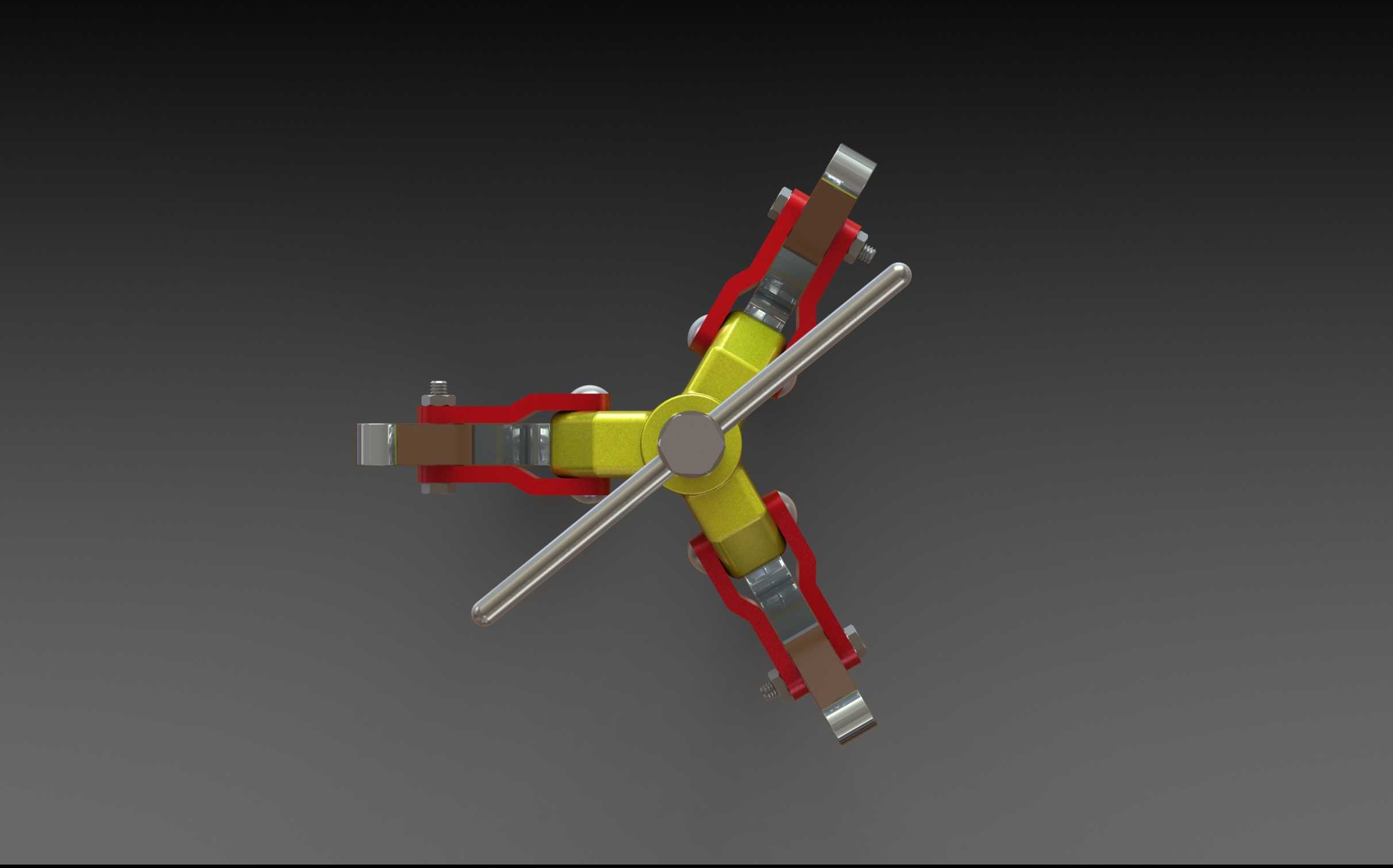

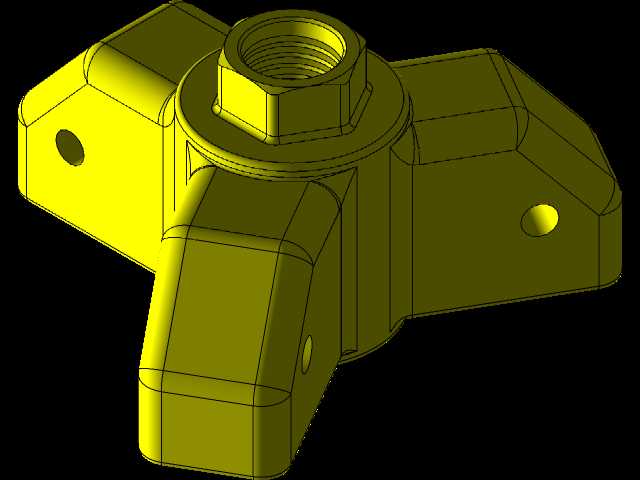

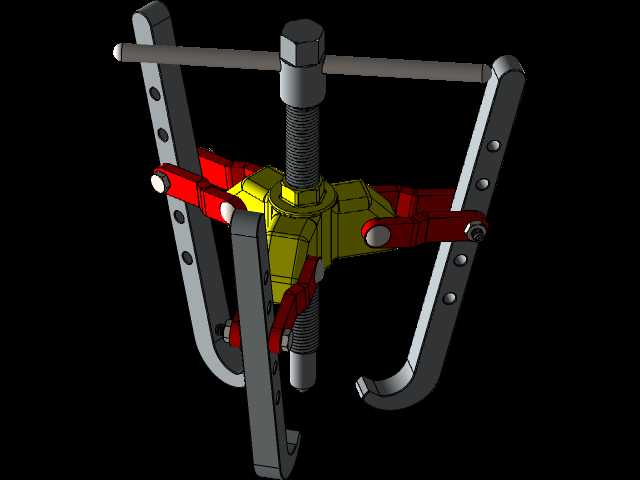

　　结构设计上，中心施压螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙型强度更高，承载轴向力时的抗变形能力更强，旋转施压时的传动效率更稳定，不会因为长时间承受大拉力出现滑牙问题。螺杆顶端设计有六方受力端，可以适配普通棘轮扳手、套筒扳手施加扭矩，不需要配套专用的加力杆，现场工具通用性更强。三个拉爪通过铰接结构与中心滑座连接，滑座沿中心螺杆的轴向移动可以同步带动三个爪臂同步开合，保证三个拉爪的受力点始终处于同一圆周平面，避免拆卸过程中因为单侧受力导致轴承偏斜卡滞，拉伤配合面。爪臂采用长槽孔调节结构，可以根据轴承的安装深度调整爪钩的卡入位置，不管是外露式的轴端轴承，还是沉孔内的盲装轴承，都能通过调整爪臂的伸出长度让爪钩牢牢勾住轴承内圈或外圈的受力端面，不会出现滑脱问题。中心螺杆的施压端设计有球面顶头，作业时顶头与轴端中心孔贴合，球面结构可以自动补偿螺杆与轴端的微小角度偏差，保证轴向施压的力线始终与轴的中心线重合，不会出现偏载力矩。

　　从安装边界与尺寸适配来看，这款拉拔器的爪臂最大开合直径可以覆盖常规中小型设备的常用轴承尺寸，最小闭合直径可以适配小规格的微型轴承拆装，爪臂的有效拉拔行程可以满足多数常规厚度轴承的拆卸行程需求，不需要中途多次调整爪位。整体结构没有多余的突出部件，在设备内部狭窄空间作业时，不会因为结构干涉无法放置，三个爪臂的外侧做了圆弧过渡处理，伸入轴承座孔时不会刮伤座孔内壁。

　　实际使用过程中，不需要额外的动力源，完全依靠手动旋转螺杆产生轴向拉力，对于没有气源、电源的野外设备检修场景，或者车间内设备旁的临时维修作业，都可以直接使用。相比传统的撬棍拆卸、锤击拆卸方式，这款拉拔器的施力过程是连续线性的，可以精准控制拉力的大小，当轴承与轴颈的配合面逐渐分离时，不会因为突然的冲击力导致轴承弹出伤人，也不会因为锤击的震动损伤轴上的其他配合零件，比如密封件、定位挡圈等部件。铰接位置的销轴都做了淬火硬化处理，反复承受大拉力时不会出现销轴变形、铰接孔磨损失圆的问题，长期使用后依然能保证三个爪臂的同步精度。爪钩的受力端面做了直角卡位设计，卡入轴承端面后不会因为拉力增大出现滑脱，即使是过盈量较大的轴承配合，也能稳定传递拉力。

　　在设计思路上，这款工具完全围绕维修现场的实际痛点出发，没有多余的花哨结构，所有的结构设计都服务于“稳定施力、不损伤零件、适配多场景”的核心需求，三个拉爪的同步结构避免了传统两爪拉马容易偏载的问题，长槽调节结构省去了更换不同长度爪臂的麻烦，中心螺杆的梯形螺纹设计保证了大拉力下的结构可靠性，球面顶头的设计降低了对作业人员操作对位的精度要求，即使是经验不算特别丰富的维修人员，也能快速完成对位，平稳完成轴承的拆卸作业，不会因为操作不当损坏待维修的设备零件。
