CA6140车床排挡传动圆柱齿轮结构

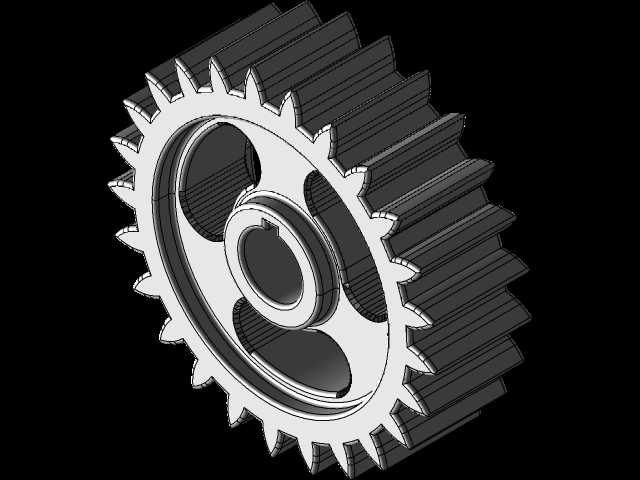

　　这款圆柱齿轮是CA6140普通车床主轴箱排挡机构的核心传动零件，在车床主轴变速系统中承担扭矩传递、转速切换的关键作用，日常加工中操作者扳动排挡手柄完成挡位切换时，该齿轮会沿花键轴轴向滑移，与对应挡位的固定齿轮啮合，以此改变主轴输出的转速与扭矩，适配不同材质工件、不同加工工序的切削参数需求，比如车削外圆、端面、螺纹、内孔时，都需要通过这类滑移齿轮的啮合组合，匹配合理的切削线速度，避免闷车、打刀或者加工面粗糙度不达标的问题。从结构设计来看，该齿轮采用直齿圆柱齿形设计，齿部参数经过载荷校核，能够承受车床常规切削工况下的交变冲击载荷，齿向没有螺旋角，加工时不需要专用的螺旋铣头，滚齿、插齿工序即可完成齿形加工，

　　后期齿面高频淬火后硬度可达HRC45-50，耐磨性能满足普通车床长期满负荷加工的使用需求，齿根处做了标准圆角过渡，避免应力集中导致的断齿故障，这也是机床传动齿轮和普通轻载传动齿轮的核心设计差异，毕竟机床切削时会存在断续切削的冲击载荷，应力集中位置很容易在长期交变载荷下出现疲劳裂纹。齿轮的轮毂部分设计有内花键孔，和排挡机构的滑移花键轴配合，花键采用矩形齿设计，配合间隙控制在合理范围，既保证齿轮可以在花键轴上灵活滑移完成换挡动作，又不会因为间隙过大导致传动时出现径向跳动，影响传动平稳性，花键孔的同轴度、端面跳动公差都严格按照机床传动件的精度要求设计，避免装配后出现齿面偏载、啮合异响的问题。齿轮的轮辐部分采用三减重孔结构，

　　在保证整体结构刚度的前提下尽可能降低零件自重，减少滑移换挡时的操作阻力，同时减重孔的边缘都做了倒角处理，避免装配、检修时划伤操作人员，也减少应力集中点，轮辐和齿圈、轮毂的连接位置都做了圆弧过渡，避免截面突变带来的刚度骤降，在承受大扭矩切削载荷时不会出现轮辐变形的问题。从安装边界来看，该齿轮的齿顶圆、轮毂外径、轴向厚度尺寸都严格匹配CA6140车床主轴箱的内部安装空间，轴向滑移行程刚好覆盖对应挡位的啮合位置，不会和箱体内其他轴系、拨叉零件发生运动干涉，齿轮两端面都设计有拨叉卡槽，和排挡机构的换挡拨叉配合，拨叉推动齿轮沿轴向移动时，受力点在齿轮的重心平面上，不会出现齿轮倾斜卡滞、换挡打齿的问题。在实际应用场景中，

　　这类齿轮除了原厂设备的备件替换，也常用于普通车床的数控化改造项目中，改造时保留原主轴箱的齿轮传动结构，只更换进给系统的传动部件，这类经过实际工况验证的齿轮结构，能够保证改造后机床的主轴传动可靠性，不需要重新设计主轴箱的传动链，大幅降低改造成本和设计周期。建模过程中需要重点注意齿形参数的准确性，尤其是渐开线齿廓的生成、花键孔的齿形公差、各安装面的形位公差标注，因为这类零件属于替换备件，模型尺寸必须和原厂零件完全互换，否则装配后会出现啮合间隙过大、换挡卡滞、传动异响等问题，建模时还要注意各倒角、圆角的细节还原，这些工艺结构虽然不直接影响传动功能，但会影响零件的加工工艺性和装配便利性，比如齿端的倒角就是为了换挡时更容易顺利啮合，减少打齿概率，轮毂孔端的倒角是为了装配时方便导入花键轴，避免刮伤花键配合面。
