3D打印机耗材挂装导向支架结构

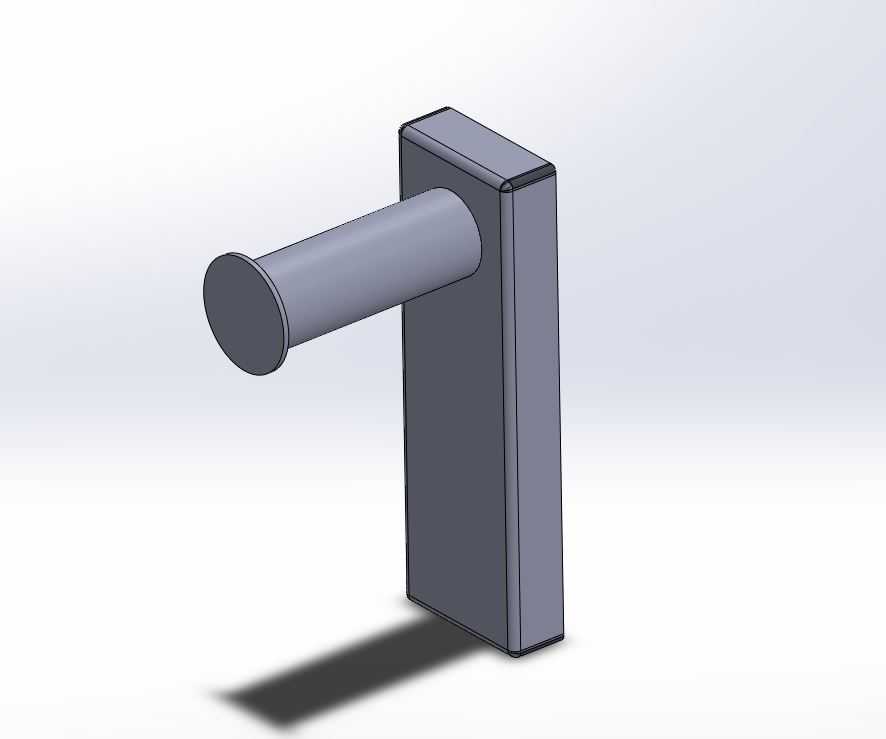

　　在桌面级FDM3D打印设备的日常使用场景中，耗材卷的放置与送料顺畅度直接影响打印作业的连续性，很多入门级设备出厂时并未配备专用的耗材挂装结构，用户往往采用简易支架甚至直接将料卷放置在设备旁，容易出现料卷转动卡滞、耗材缠绕打结、送料阻力波动过大的问题，轻则导致打印件出现层纹错位、出料不均，重则造成堵头、断料停机，影响打印成品率。这款挂装导向支架正是针对这类实际使用痛点设计，可直接适配多数桌面级3D打印机的机身侧装需求，无需对原有设备主体进行大规模改造。从结构设计来看，整体分为垂直安装基座与水平悬臂轴两个核心部分，垂直基座采用矩形薄块结构，背面为平整安装面，可通过螺丝紧固或者强力背胶贴合在打印机型材框架的侧面，

　　安装时需保证基座与机身框架的贴合面无凸起异物，避免安装后出现倾斜导致悬臂轴受力不均。水平悬臂轴为等直径圆柱结构，一端与基座垂直连接，轴端做了圆弧过渡收边，没有尖锐棱角，穿装耗材卷时不会刮伤料卷的内圈纸筒或者塑料卷轴，悬臂的长度经过适配设计，可兼容市面上绝大多数1kg装标准3D打印耗材卷的内圈宽度，不会出现料卷在轴上左右窜动幅度过大的问题，同时轴径匹配常规耗材卷的内孔尺寸，料卷穿装后可在轴上自由转动，转动阻尼适中，既不会因为间隙过大导致送料时料卷惯性松脱绕线，也不会因为阻尼过大增加挤出机的送料负载。设计过程中重点考量了受力分布情况，悬臂轴与基座的连接位置做了局部加厚处理，避免长期挂装整卷耗材后连接位置出现应力断裂，

　　基座的厚度也经过承重校核，满卷耗材的重量完全作用在基座上时，不会出现基座变形、安装面翘曲的情况。实际安装时需要注意，悬臂轴的安装高度要与设备挤出机的进料口保持合理的高度差，一般建议悬臂轴的轴线高度略高于挤出机进料口10-20mm，这样耗材从料卷引出到进入挤出机的过程中可以保持自然的张紧角度，减少送料过程中的阻力波动。同时安装位置要避开设备的运动部件行程范围，比如打印头的X轴移动行程、Z轴丝杆的运动区间，防止打印过程中支架或者料卷与运动部件发生干涉，造成设备撞机损坏。从使用场景来看，这款支架不仅可以用于PLA、ABS这类常规硬质耗材的挂装，也可适配TPU等柔性耗材的送料导向，柔性耗材本身刚度较低，如果料卷放置位置不合理，

　　很容易出现耗材弯折堵料的情况，使用这款支架后，耗材从料卷引出后可以保持平直的送料路径，减少弯折角度，大幅降低柔性耗材打印时的堵料概率。结构本身没有复杂的活动部件，日常使用几乎不需要维护，仅需定期擦拭悬臂轴表面的灰尘与耗材碎屑，保证料卷转动顺畅即可。针对不同的安装场景，基座的安装孔位可根据实际使用的型材规格做适配调整，比如适配2020铝型材、3030铝型材的安装孔距，无需额外打孔即可直接固定在设备框架上，对于没有预留安装孔位的封闭式打印机，也可采用免打孔的粘贴式安装方式，只要安装面平整清洁，粘贴后的承重能力完全可以满足单卷耗材的挂装需求。在细节处理上，悬臂轴的自由端没有额外设置限位挡块，一方面是为了快速更换料卷，无需拆装挡件即可直接取放料卷，另一方面是因为轴的长度设计刚好略大于料卷宽度，料卷在正常转动过程中不会从轴端滑脱，同时减少不必要的零件数量，降低整体结构的复杂度与加工成本。基座与悬臂轴采用一体化结构设计，没有拼接缝隙，长期使用不会出现连接松动的问题，整体结构的强度冗余充足，即使临时挂装两卷小规格耗材也不会出现结构变形。
