DIY10W激光头配套安装固定支架结构

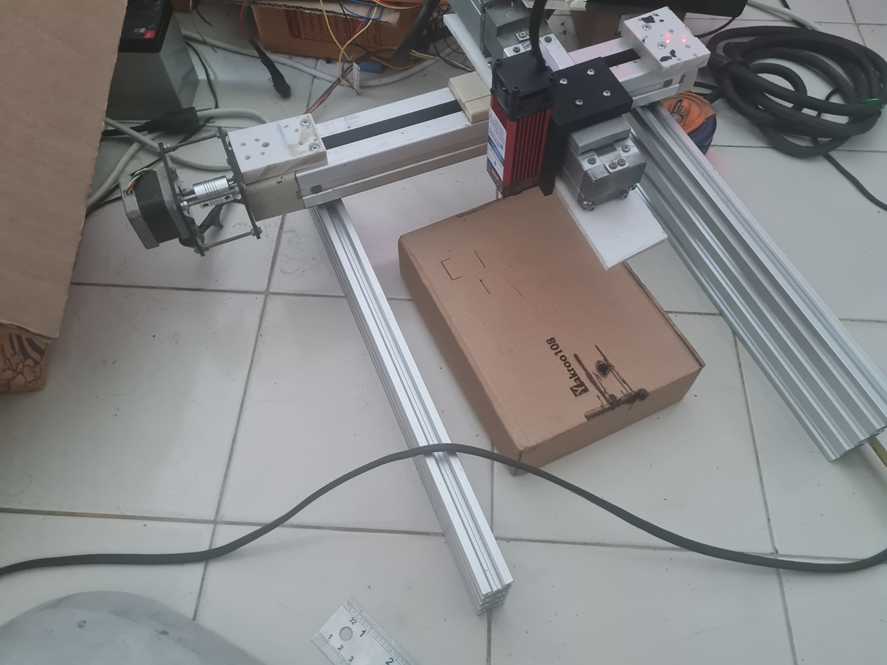

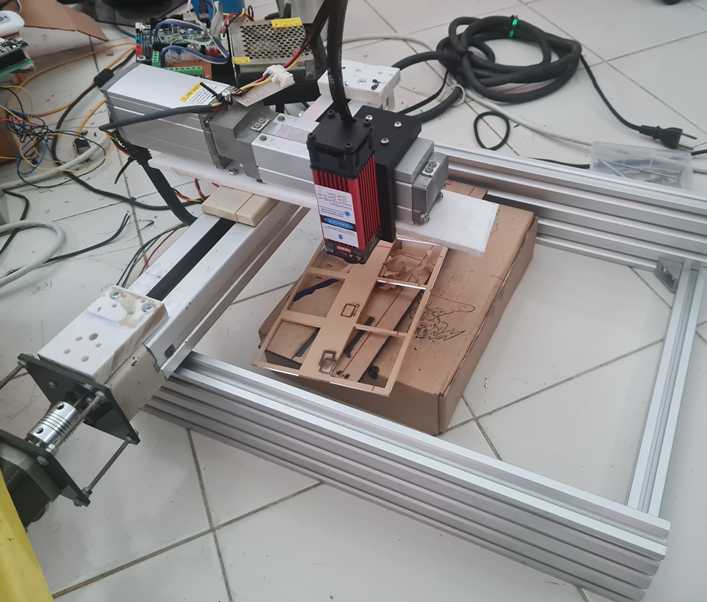

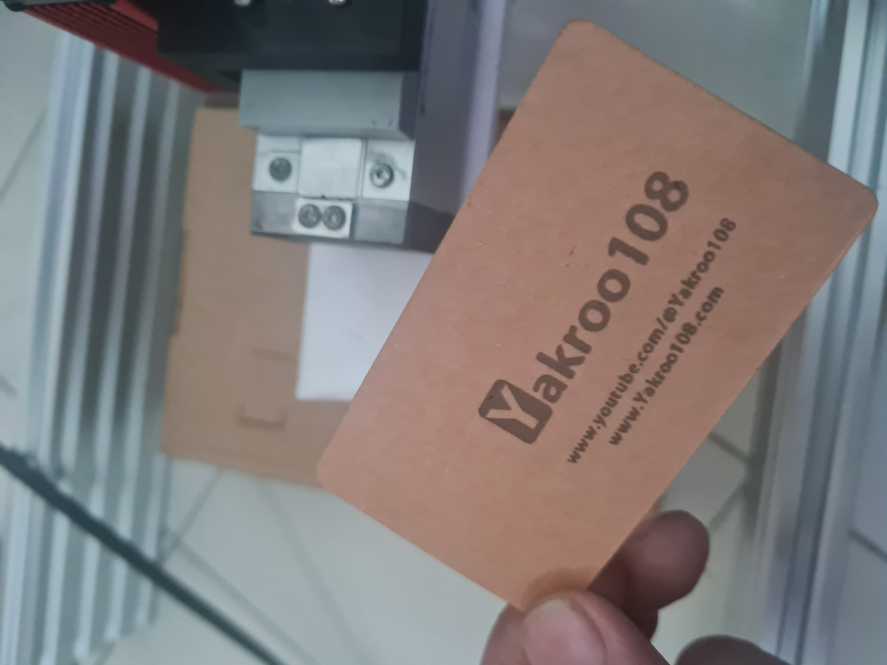

　　这套激光头安装支架，主要面向桌面级DIY数控切割设备的改装场景，适配常见的铝型材运动滑台安装界面，解决高功率激光头在运动平台上的刚性固定、位置校准问题，可直接替换原有雕刻模组，实现非金属薄材的激光切割、浅雕加工功能。从实际应用场景来看，这类支架多用于小型桌面加工工位，覆盖创客DIY、小批量手板加工、教学实训等场景，可安装在直线滑台的运动滑块上，随X轴做往复运动，配合Y轴进给完成平面内的路径加工，适配的加工材料包括椴木层板、瓦楞纸板、亚克力薄板、皮革等常见非金属耗材，10W功率的激光头配合该支架的固定精度，可实现3mm以内椴木层板的单次切透，切口垂直度偏差可控制在0.1mm范围内，满足小型文创产品、拼装模型零件的加工需求。

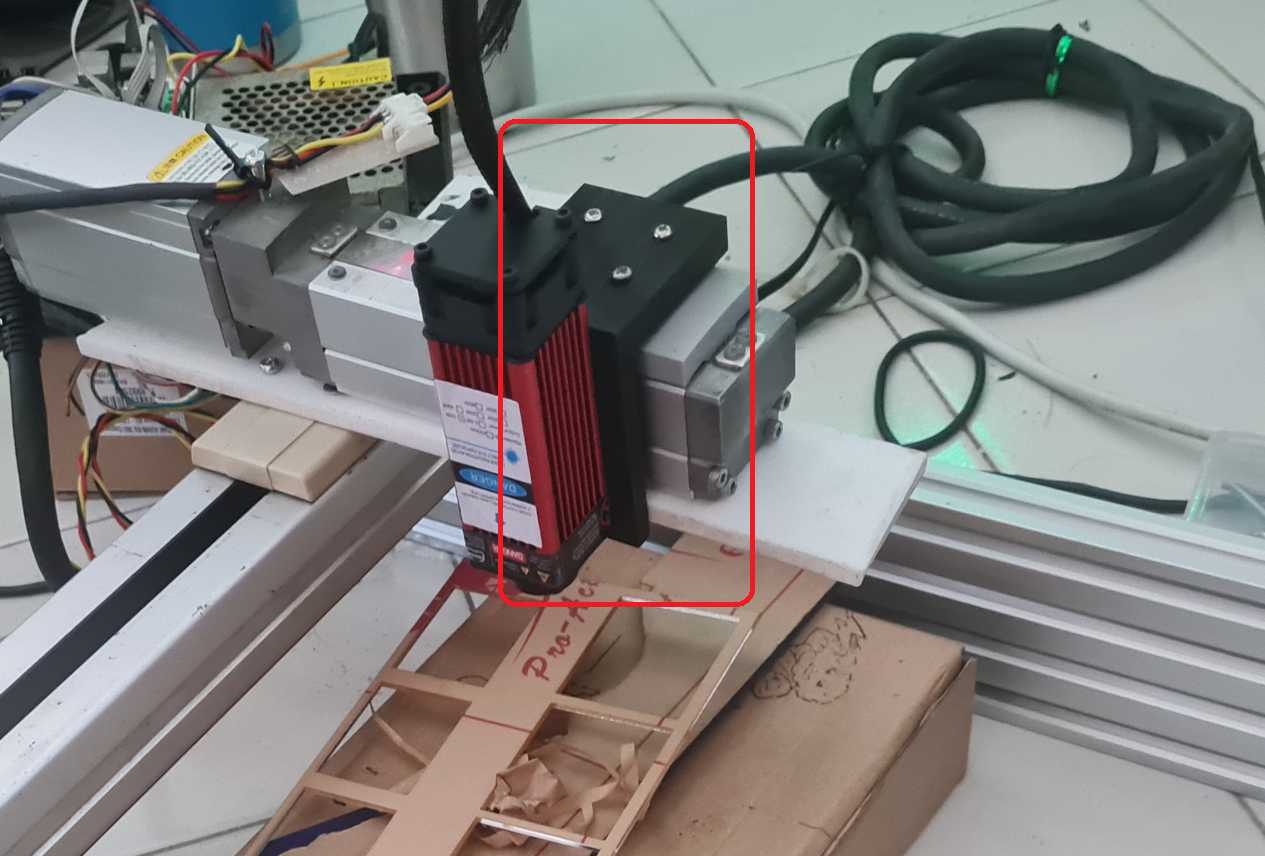

　　从功能特性来看，支架采用分体式压紧结构设计，分为激光头夹持腔和滑台连接座两个部分，夹持腔内部做了适配激光头散热外壳的圆弧贴合面，配合侧面两颗内六角紧定螺钉实现周向固定，可避免激光头在高速往复运动中出现转动、窜动问题，保证激光焦点始终垂直于加工平面；滑台连接座部分做了长条形腰型安装孔，可实现激光头Z向高度的微调，调整行程覆盖15mm范围，方便使用者根据不同材料的焦距要求调整激光头出光口到加工面的距离，无需重新拆装整体固定结构。支架的安装边界完全匹配2020系列铝型材的滑块安装孔位，孔距为40mm标准间距，可直接兼容市面上多数桌面级数控雕刻机、DIY激光切割机的运动平台，不需要额外做转接板加工，降低改装的加工成本与装配难度。

　　设计思路上优先考虑了装配便利性与刚性平衡，支架主体采用铝合金材质加工，整体壁厚控制在4mm，既保证足够的结构刚性，避免运动过程中出现共振导致的切割边缘锯齿问题，又不会给滑台带来过多的负载重量，降低直线导轨的磨损速度。夹持腔与连接座之间采用一体化铣削成型，没有额外的拼接接缝，减少装配累积误差，保证激光头安装后的垂直度；侧面的紧定螺钉安装位做了沉孔处理，避免螺钉头突出干涉运动路径，同时在支架对应激光头散热鳍片的位置做了避让缺口，不会阻挡激光头自带的散热风道，保证长时间连续工作时的散热效率，避免激光头因过热出现功率衰减。

　　从安装适配细节来看，支架的整体外形尺寸控制在长65mm、宽42mm、高38mm范围内，不会占用过多的滑台安装空间，预留的走线槽位可容纳激光头的供电线、PWM控制线，避免线缆在运动过程中与机架发生剐蹭。腰型孔的设计除了Z向高度调整外，还可兼容少量孔位偏差的非标准滑台，降低改装的适配门槛，使用者在装配时仅需先将激光头穿入夹持腔，初步拧紧紧定螺钉，再通过腰型孔将支架固定在滑台滑块上，随后调整Z向高度至激光焦点落在加工平面，最后锁紧紧定螺钉与安装螺栓即可完成装配，整个装配过程不需要复杂的工装辅助，单人即可在十分钟内完成全部安装调试工作。在实际加工过程中，该支架的刚性表现可支持滑台最高3000mm/min的运动速度，不会出现激光头抖动问题，切割出的零件边缘光滑，不需要后续的打磨修边处理，对于小型加工场景来说，这套固定结构兼顾了改装成本、装配效率与使用精度，不需要使用者自行设计加工转接件，即可快速完成高功率激光头的设备改装，拓展原有桌面数控设备的加工能力。
