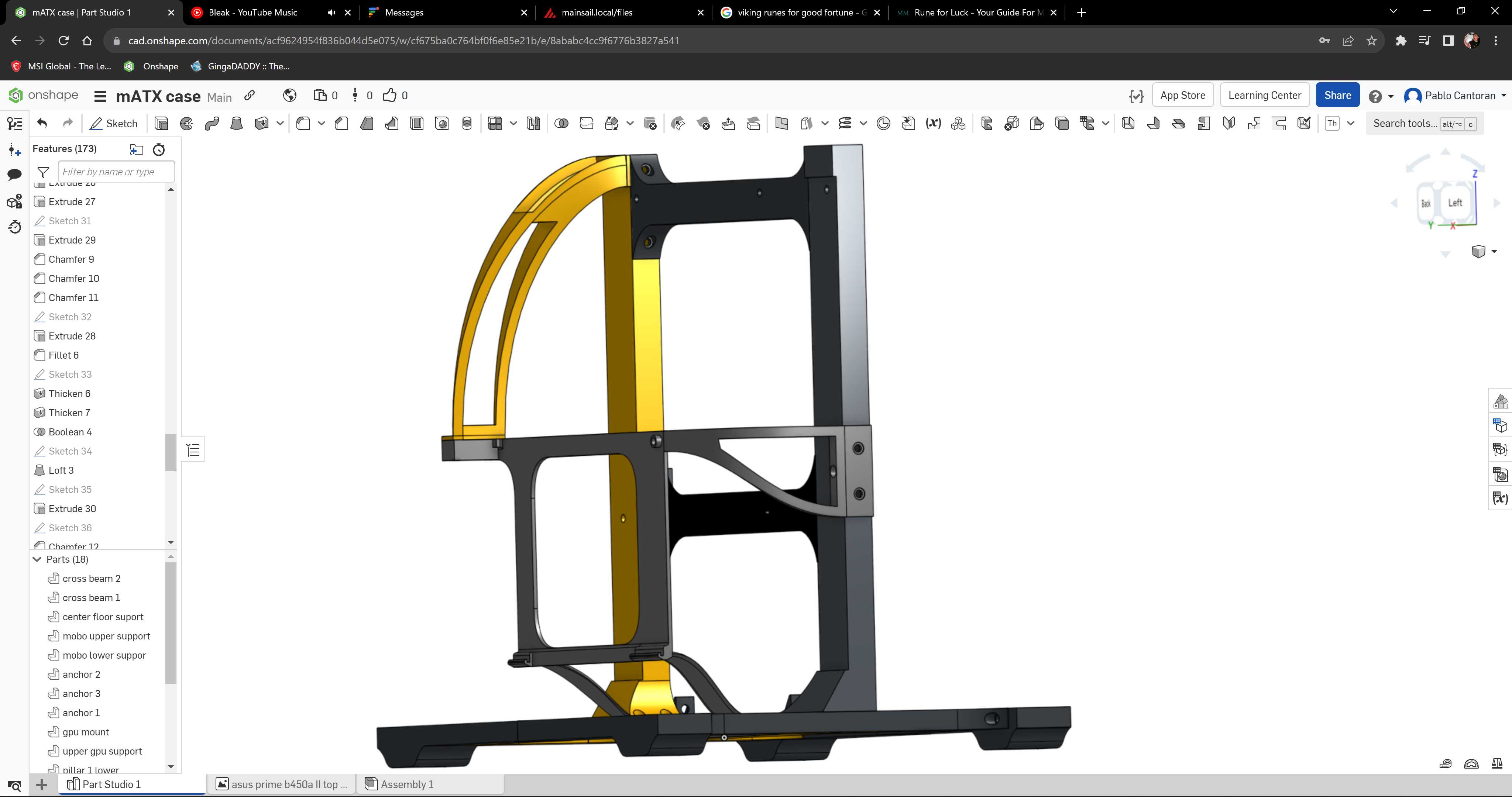

维京风格开放式微型ATX电脑机箱结构

　　这款开放式机箱的应用场景覆盖桌面DIY装机、硬件展示、MOD创作等多个领域，区别于传统封闭机箱的沉闷设计，其外露式结构能够充分展示硬件运行状态，适配追求个性化装机效果的用户需求，同时开放式布局也为硬件散热提供了天然优势，无需额外设计复杂的风道结构即可实现空气自然流通，降低高负载运行时的硬件积热问题。从实际用途来看，该机箱可承载标准微型ATX规格主板、标准ATX电源以及全尺寸独立显卡，满足日常办公、游戏娱乐、内容创作等不同使用场景的硬件搭载需求，外露的结构也方便用户随时进行硬件拆装、升级与调试，无需反复拆卸侧板，大幅降低硬件维护的操作成本。功能特性方面，机箱采用垂直框架式承载结构，电源安装位设置于框架右侧，

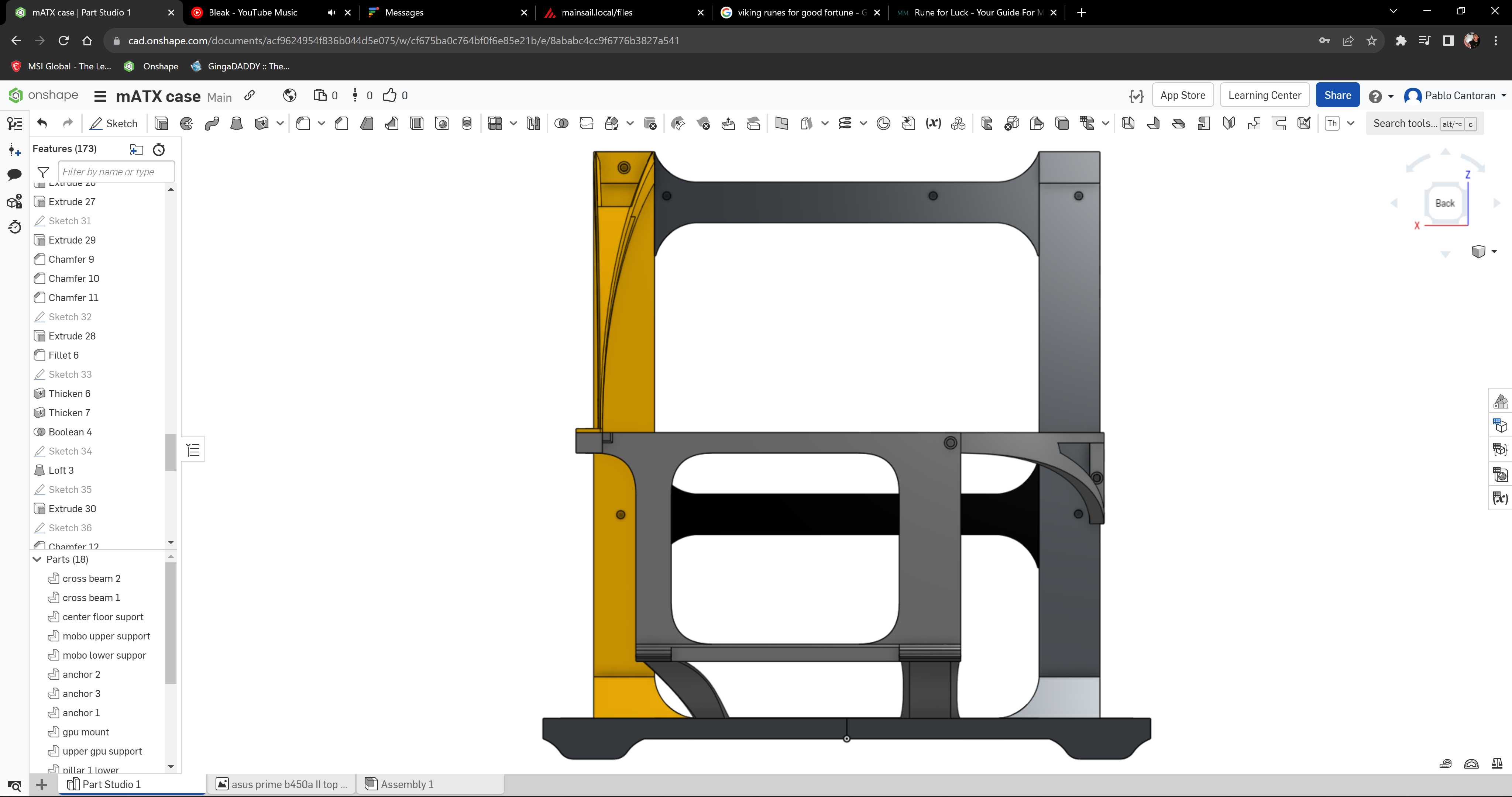

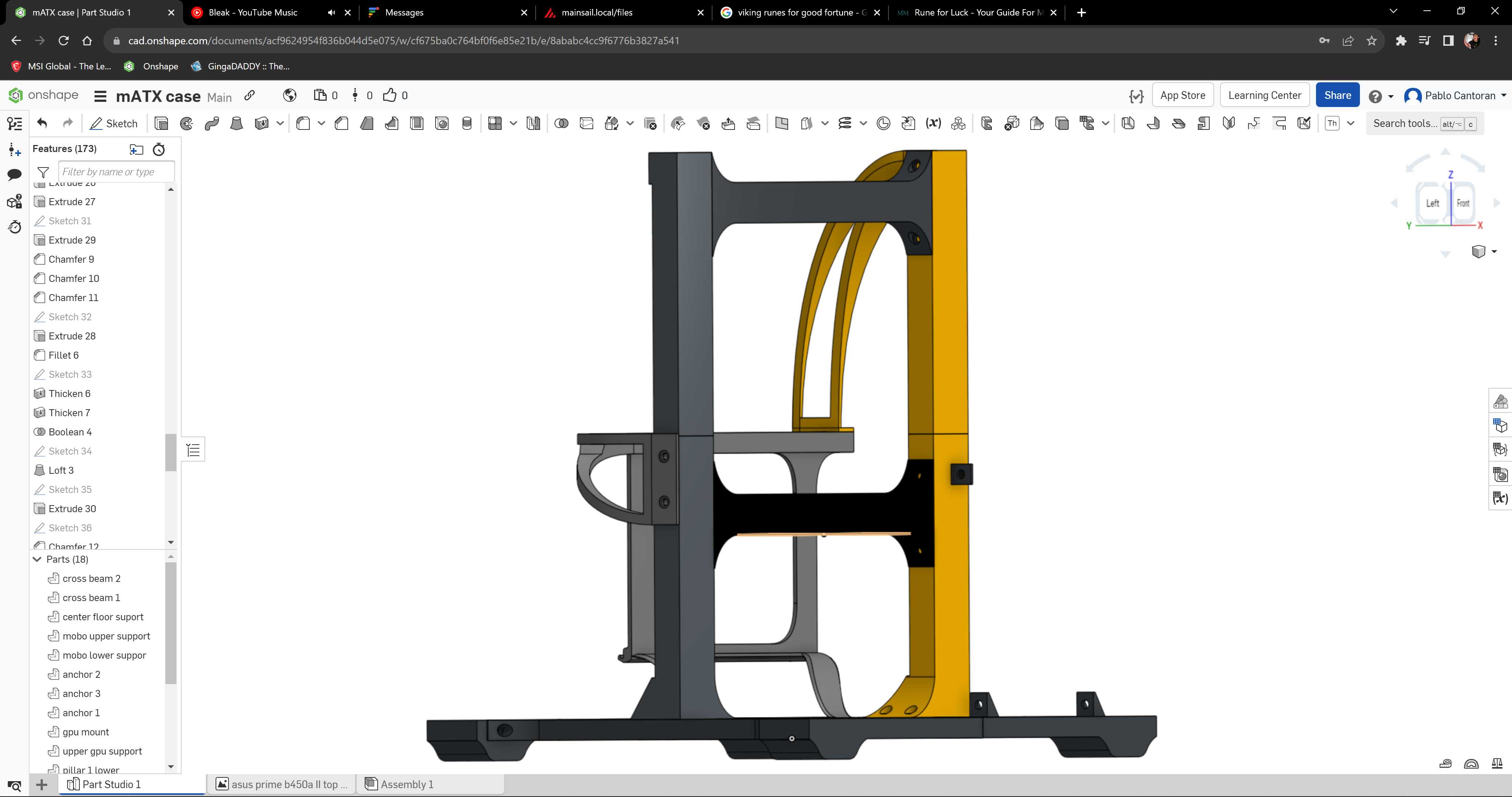

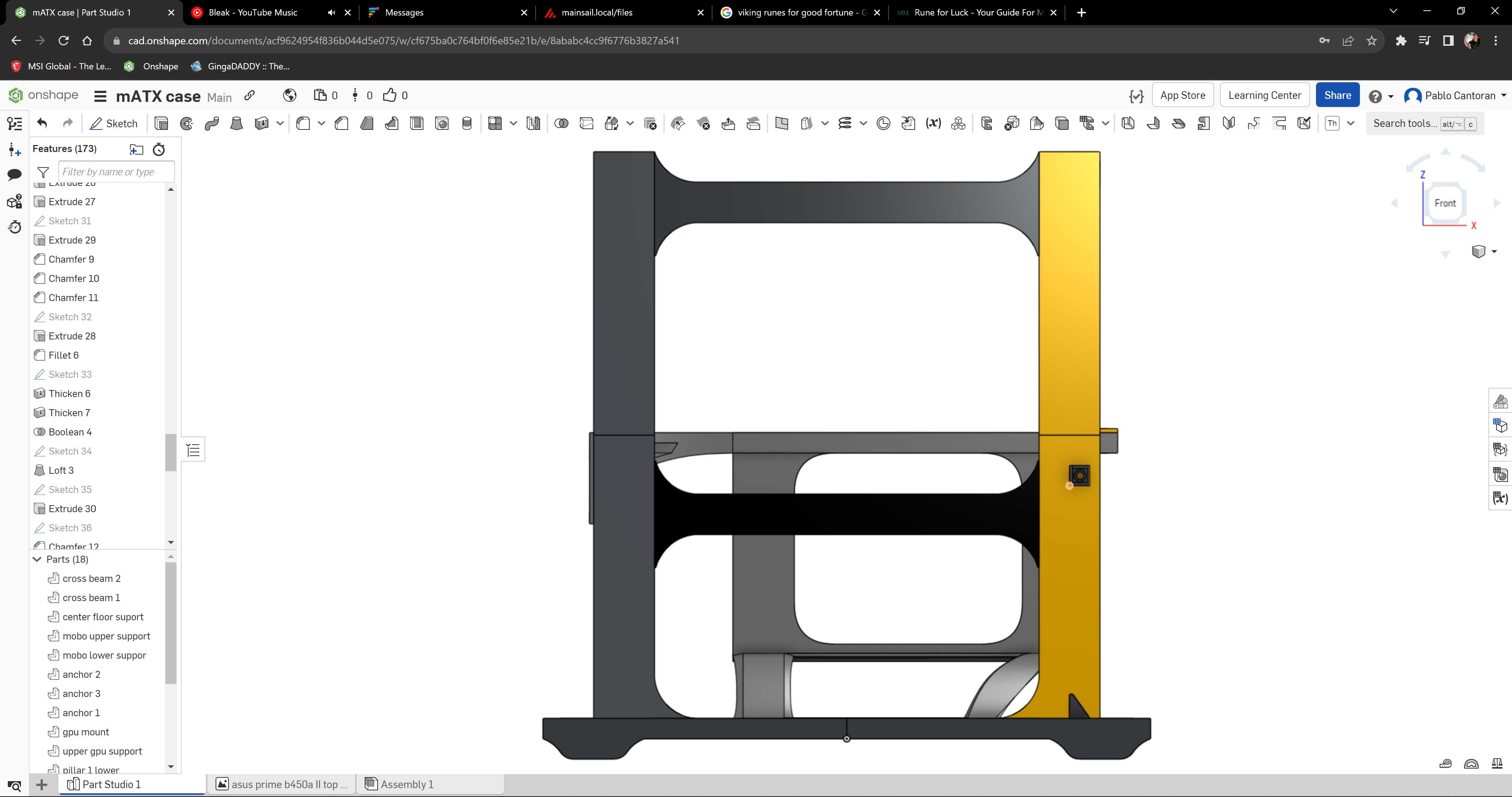

　　通过两个90度弯折的安装支架完成固定，支架预留标准电源安装孔位，可兼容常规尺寸ATX电源的安装固定，同时支架与主框架之间采用螺栓连接，保证电源安装后的结构稳定性，避免运行过程中出现共振异响。主板安装区域设置于框架左侧的垂直平面上，安装位预留对应微型ATX主板的铜柱固定孔位，可直接固定主板，主板安装完成后，显卡安装支架从外侧覆盖主板区域，既为独立显卡提供稳固的安装支撑，也形成了错落的视觉层次，呼应整体设计风格。显卡安装位采用水平支撑结构，可承载全尺寸独立显卡的重量，避免长期使用后出现显卡下垂变形的问题，支架与主框架的连接点经过受力优化，可分散显卡重量带来的力矩，保证长期使用的结构强度。设计思路上，该结构打破传统机箱方盒式的封闭形态，

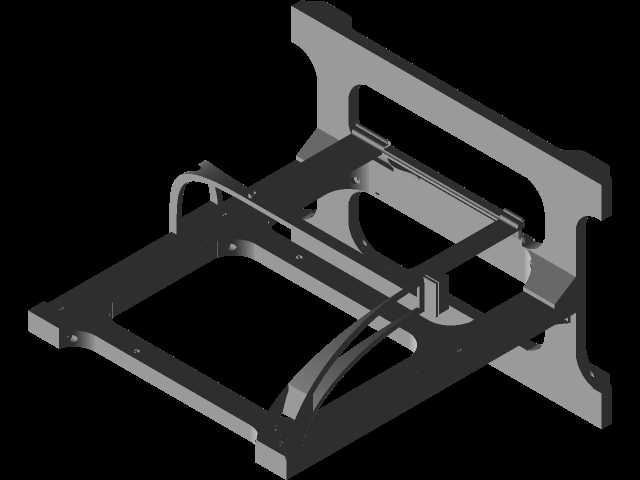

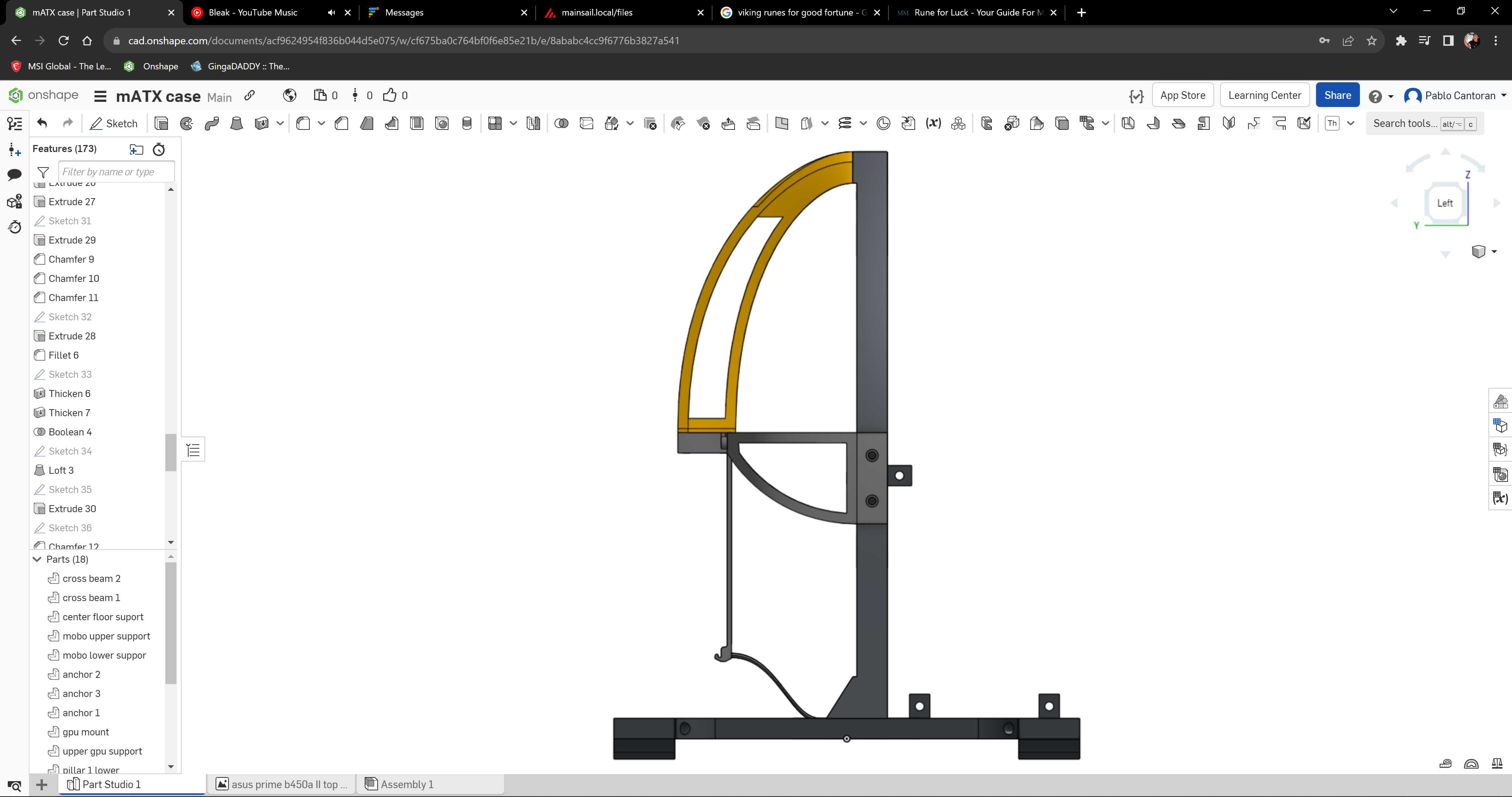

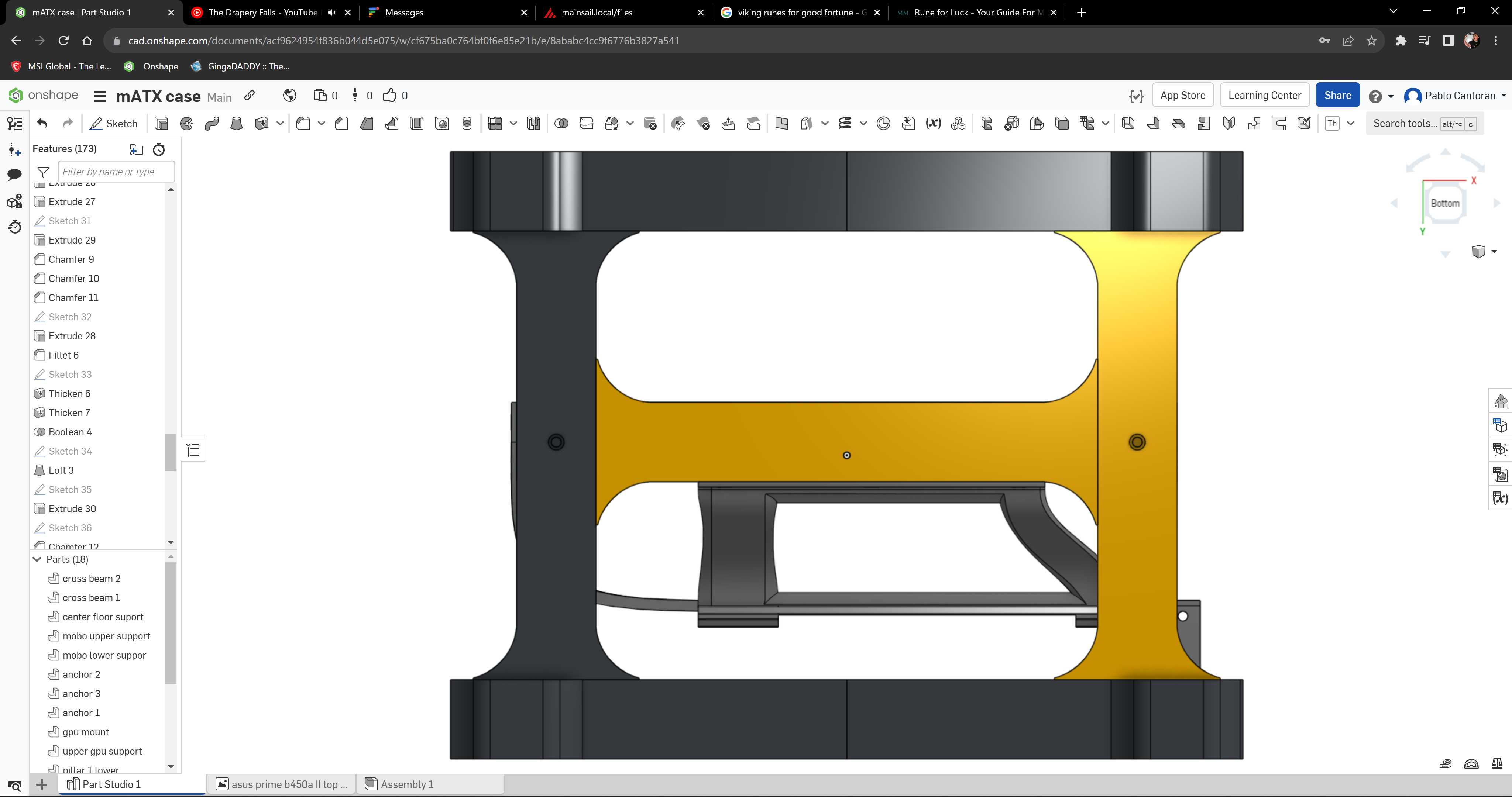

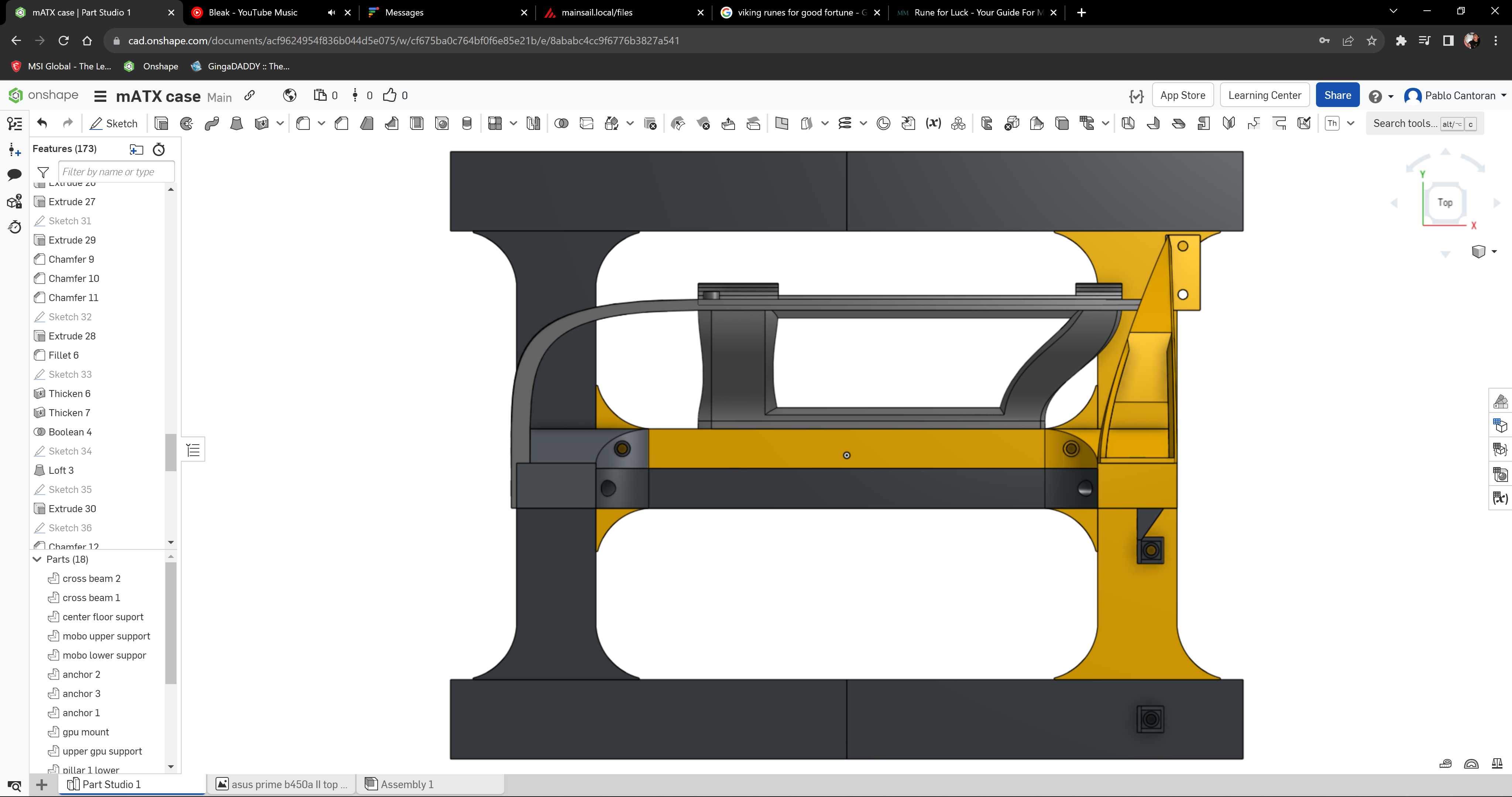

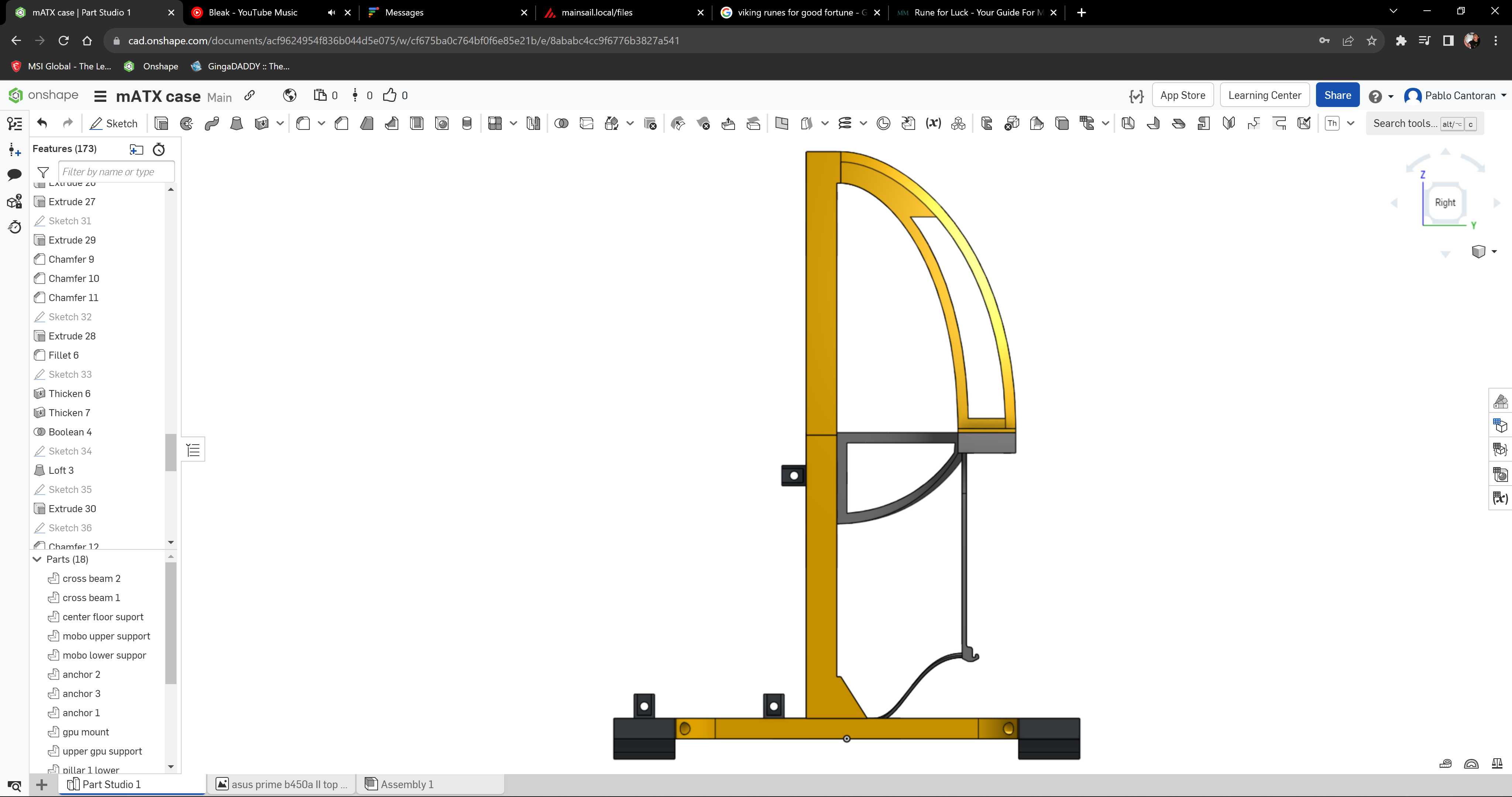

　　从维京头盔的弧形轮廓提取设计元素，将顶部的弧形构件作为视觉核心，弧形构件采用等截面弯折结构，既作为装饰元素提升整体外观辨识度，也可作为顶部的辅助提手结构，方便用户短距离移动整机。主框架采用矩形截面型材拼接而成，底部设置横向支撑脚，支撑脚向前后两侧延伸，扩大整机的支撑底面，提升放置稳定性，支撑脚底部预留防滑垫安装槽，可粘贴防滑垫避免桌面刮花同时提升放置摩擦力。线缆管理方面，框架上预留多处扎带固定孔位，可将电源供电线、主板连接线、显卡供电线等沿框架型材走向梳理固定，避免线缆外露杂乱，同时开放式结构也让线缆梳理操作更加便捷，无需在狭窄的封闭空间内操作。从安装边界来看，该机箱的整体外轮廓宽度适配标准微型ATX主板的宽度尺寸，

　　高度方向预留足够的CPU散热器安装空间，可兼容高度在160mm以内的塔式风冷散热器，显卡安装位长度可支持330mm以内的全尺寸独立显卡，电源安装位可兼容长度在180mm以内的标准ATX电源，底部支撑脚的高度预留20mm的离地间隙，方便底部空气流通同时避免桌面水渍直接接触框架。所有安装孔位均按照标准PC硬件的安装规范设计，孔位公差控制在±0.2mm以内，保证硬件安装时的对位精度，避免出现孔位错位无法安装的问题。框架的连接节点采用螺栓紧固加焊接辅助固定的方式，既保证整体结构的连接强度，也方便用户根据自身需求进行局部改装调整，弧形装饰构件与主框架之间采用可拆卸螺栓连接，用户可根据喜好更换不同材质或颜色的弧形构件，实现个性化外观调整。整体结构没有多余的冗余设计，每一处构件都同时承担结构支撑与外观造型的作用，在保证结构强度满足硬件承载需求的前提下，尽可能减少材料使用，降低整体重量，同时外露的结构也让用户可以直观看到所有硬件的运行状态，包括风扇转动、灯效展示等，满足硬件展示的需求。
