多圆弧连接异形传动连接板二维结构设计

　　在机床传动系统的辅助构件设计环节，这类多圆弧连接的异形连接板，常被用于CA6140系列普通车床进给箱与溜板箱之间的传动杆系定位场景，承担着固定多组平行传动轴、保证轴系间距精度、抵消传动过程中径向窜动的实际作用。不同于常规的矩形安装板，该构件的轮廓完全由相切圆弧与直线段组合构成，所有圆弧连接位置均做了平滑相切处理，不存在锐角拐点，一方面能降低构件在机床运行振动工况下的应力集中风险，另一方面也能适配车床内部狭窄的安装空间，避开周边的齿轮、操作手柄、润滑油路等已有部件，不会出现安装干涉问题。

　　从设计思路来看，该构件的基准选择完全贴合机床加工的工艺基准要求，以左侧腰形孔的中心作为X轴与Y轴的坐标原点，水平方向的中心线作为主要定位基准，所有圆弧的圆心、孔位中心均以该基准为参照标注定位尺寸，能直接对应车床加工时的工件装夹找正基准，减少加工过程中的尺寸换算误差。构件上共设置了四个不同直径的圆形安装孔与一个腰形调节孔，圆形安装孔分别对应不同直径的传动轴支撑套安装位，孔位之间的中心距严格匹配传动齿轮的啮合中心距要求，保证装配后齿轮侧隙处于合理区间，避免出现传动卡滞或啮合噪音过大的问题；左侧的腰形孔则用于张紧调节，可在小范围内调整构件的安装位置，补偿传动带或传动链长期使用后的伸长量，无需额外设计张紧轮结构，压缩了传动单元的整体占用空间。

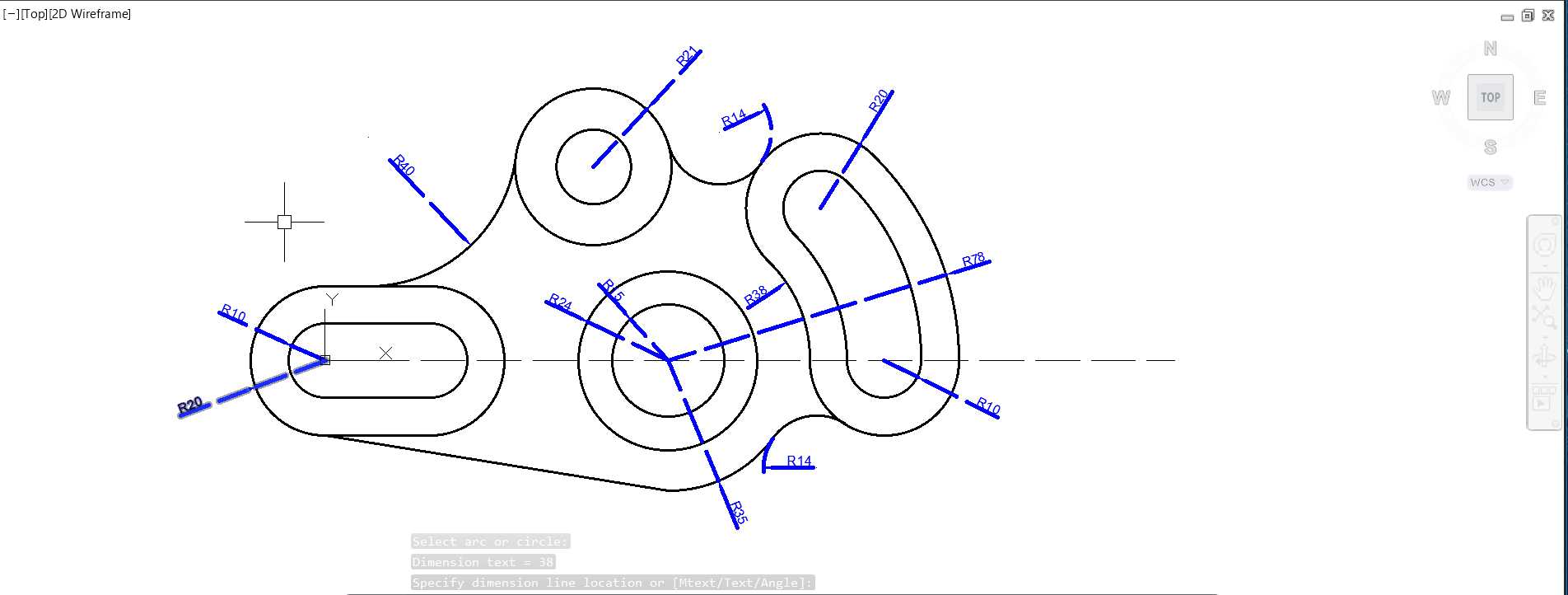

　　尺寸标注层面，所有轮廓圆弧均标注了明确的半径值，其中外轮廓的连接圆弧半径从R14到R35不等，每个圆弧的圆心位置都通过引出的尺寸线标注了相对于基准的坐标偏移量，加工时可直接通过坐标找点确定圆心位置，无需做辅助线推导，能有效降低一线操作工人的识图难度，减少加工失误。安装边界方面，该构件的整体外轮廓最大横向尺寸控制在220mm以内，最大纵向尺寸控制在160mm以内，安装时所有孔位的固定螺栓均采用内六角圆柱头螺钉，螺钉头沉入构件表面2mm，不会突出构件平面与周边运动部件发生刮碰。构件的厚度方向可根据实际传动负载选择6mm或8mm的Q235钢板加工，表面做发黑防锈处理，适配车床内部多油污、多切削液飞溅的工作环境，长期使用不会出现锈蚀卡死的问题。

　　实际应用中，这类连接板的二维轮廓设计是三维建模的基础，在完成二维轮廓的全约束绘制后，可直接通过拉伸特征生成三维实体，再对孔位做倒角、对棱边做倒钝处理即可完成零件建模。建模过程中需要特别注意圆弧相切的约束完整性，若存在过约束或欠约束的情况，拉伸生成的实体会出现边线断裂、曲面褶皱的问题，后续导入装配体做干涉检查时会出现误判。此外，该构件的腰形孔长度方向与水平基准线平行，调节行程为12mm，可满足进给箱传动副0.5-1mm的张紧量调节需求，调节到位后通过两个M8的螺栓锁紧，锁紧力矩控制在12N·m即可保证运行过程中不会出现位置偏移。针对机床运行时的振动工况，构件与安装基面之间可增加0.5mm厚的耐油橡胶垫片，进一步吸收振动，避免螺栓松动。在轮廓加工时，外轮廓采用数控线切割加工即可达到IT7级的尺寸精度，孔位采用铰孔加工保证与支撑套的配合精度为H7/h6，装配后支撑套的径向跳动量可控制在0.02mm以内，完全满足普通车床的传动精度要求。
