EI14型音频隔离变压器结构设计

　　在音频信号传输链路里，这类小型EI型隔离变压器的应用场景覆盖得极广，从桌面音频解码设备的信号输入端口隔离，到小型功放前级的阻抗匹配，再到工业控制回路里的低频音频信号抗干扰耦合，都能见到它的身影。不同于电力传输用的大功率变压器，音频隔离变压器的核心作用不是电压幅值变换，而是实现前后级电路的电气隔离，阻断地环路带来的共模干扰，同时完成不同阻抗端口的匹配，让音频信号在传输过程中尽可能减少损耗，避免不同设备接地电位差带来的电流声干扰。

　　从结构设计思路来看，这款EI14规格的产品采用经典的EI叠片铁芯结构，铁芯选用对应规格的硅钢片叠压而成，叠片方向严格按照磁路闭合要求排布，尽可能降低磁滞损耗与涡流损耗，保证1:1变比下600:600欧姆阻抗匹配的传输精度。绕组部分采用分层绕制工艺，初级与次级绕组之间设置绝缘隔离层，既满足电气隔离的耐压要求，也能减少绕组间的分布电容，避免高频音频信号出现相位偏移。考虑到实际生产中的装配公差，绕组绕制完成后会做浸漆固化处理，固定绕组线匝位置，避免设备运输或使用过程中受振动影响出现线匝位移，导致参数偏移。

　　外形结构上，这款变压器采用卧式插针安装设计，底部伸出的直插式引脚按照标准间距排布，适配常规PCB板的焊盘孔位，安装时直接插入对应焊盘过波峰焊即可完成固定，不需要额外的固定支架，能有效节省PCB板上的安装空间。整体外壳采用塑封结构，铁芯与绕组被完全包裹在绝缘塑壳内部，既可以隔绝外界灰尘、潮气对绕组的侵蚀，也能避免安装过程中金属异物触碰绕组造成短路。塑壳顶部的卡槽结构是为了适配自动化插件设备的抓取定位，在批量生产装配时，设备可以通过卡槽精准定位器件位置，将引脚准确插入PCB焊盘，提升装配效率。

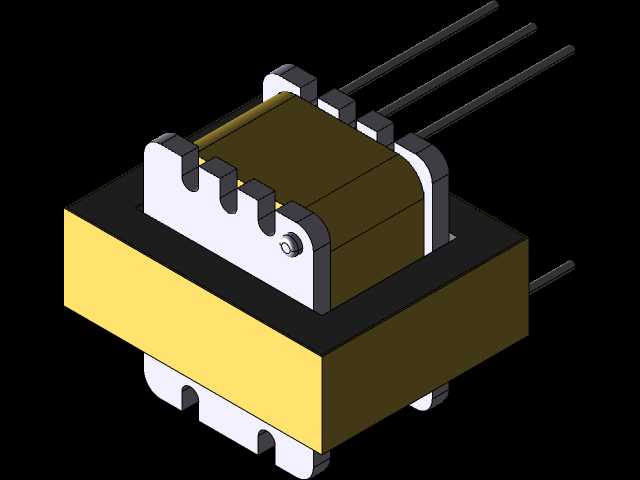

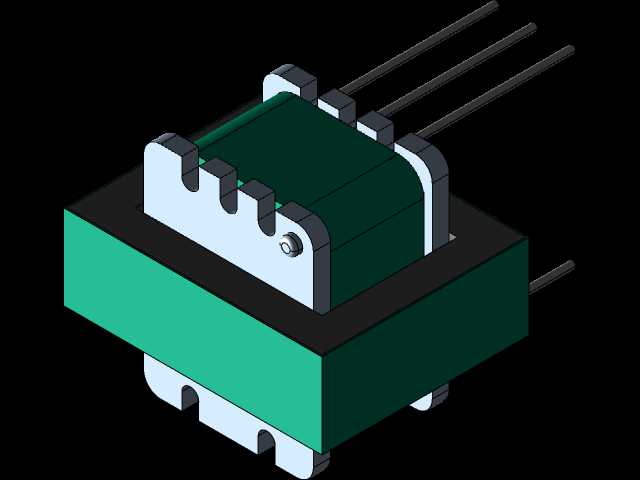

　　关于安装边界的设计考量，这款变压器的引脚伸出长度经过严格核算，既保证焊接时焊锡能充分浸润引脚形成可靠焊点，也不会因为引脚过长导致焊接后背面突出过多，影响PCB板背面的元件排布。器件整体的高度控制在常规板载元件的高度范围内，不会对设备内部的上层结构造成干涉，相邻元件的安全间距也符合电子装联的标准要求，在排布PCB时不需要为它预留额外的避让空间。考虑到实际应用中可能存在的不同配色需求，模型同时还原了两种外壳配色的结构，两种配色的产品内部结构、安装尺寸完全一致，只是外壳注塑时采用了不同色号的原料，不会对电气性能产生任何影响，选型时可以根据设备内部的整体配色方案灵活选择。

　　在实际选型使用时，需要注意这类音频隔离变压器的工作频段集中在音频范围，不能用于高频信号或者电力回路的传输，安装时要尽量远离板上的强干扰源比如开关电源模块、功率电感等器件，避免外界磁场干扰影响音频信号的传输质量。焊接过程中要控制焊接温度与时间，避免高温长时间接触引脚导致塑壳受热变形，或者绕组内部的绝缘层受热损坏。这款模型还原了产品的所有外部结构细节与安装尺寸，在做PCB布局设计、设备结构装配校验时，可以直接导入模型进行干涉检查，提前预判安装过程中可能出现的尺寸匹配问题，减少实际打样过程中的改模次数。
