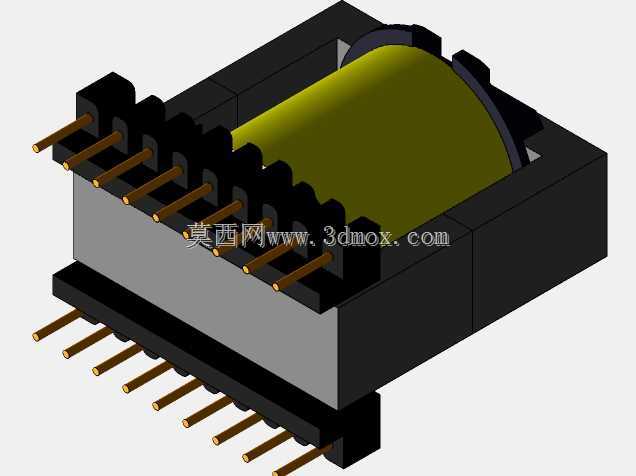

垂直安装式ETD44高频变压器结构模型

　　在开关电源、工业控制电源、通信供电模块的PCB布局设计中，磁芯元件的安装方向直接决定了板上空间利用率、散热路径走向以及引脚焊接的工艺可行性，这款垂直安装的ETD44变压器结构，正是针对板上纵向空间充足、横向排布紧凑的应用场景做的结构适配。日常做电源板结构评审时经常遇到，卧式安装的ETD44磁芯会占用近40mm的横向板上空间，当板上需要并排布置多路输出整流桥、滤波电容组时，横向空间的挤占很容易导致高压走线间距不足，或是散热风道被磁芯本体阻断，而垂直安装的结构将磁芯绕组的轴向垂直于PCB板面，横向占用尺寸压缩到仅匹配骨架引脚排距，能给周边功率器件留出足够的布线与散热余量。从实际功能来看，这款ETD44变压器适配的是400W以内的反激、

　　正激拓扑开关电源，磁芯采用标准ETD44规格的铁氧体磁芯，中柱预留气隙以满足储能需求，绕组区域的绕线空间做了充分的结构避让，骨架两侧的挡墙高度符合安规距离要求，初次级绕组之间的隔离距离能满足常规工业电源的耐压要求。设计过程中首先要匹配PCB安装的引脚定义，两侧对称排布的直插引脚采用标准2.54mm排距，每侧8个引脚的位置严格对应PCB焊盘坐标，引脚伸出骨架底部的长度控制在1.5-2mm，既能保证波峰焊时的焊锡浸润深度，又不会因为引脚过长导致焊后剪脚工序碰伤绕组绝缘层。磁芯与骨架的配合采用过盈定位结构，磁芯插入骨架后两侧的卡位能牢牢固定磁芯，避免浸漆、运输过程中磁芯移位导致电感量偏移，

　　绕组外层的绝缘胶带缠绕区域在模型上做了明确的结构示意，能给后续做安规认证的爬电距离校核提供准确的结构参考。安装边界方面，这款垂直安装的ETD44变压器，底部引脚覆盖的PCB区域尺寸为33mm*20mm，磁芯本体垂直板面的总高度控制在28mm以内，设计PCB布局时需要在磁芯周边预留2mm的安全距离，避免周边器件与磁芯本体发生干涉，同时顶部要避开机箱壳体的压接结构，防止装配时外力压碎磁芯。在散热路径设计上，垂直安装的结构让绕组的侧面完全暴露在风道中，相比卧式安装时磁芯底部贴板导致的散热面积不足，垂直结构的绕组热量能通过周边空气对流快速散出，在密闭机箱内的温升表现比同规格卧式变压器低4-6℃，更适合长期满负载运行的工业电源场景。

　　做三维建模时，这款模型的结构细节还原了骨架的引脚定位槽、磁芯的R角过渡、绕组的绕制区域边界，导入PCB装配环境后能直接做干涉检查，不需要额外调整结构尺寸，对于电源结构工程师来说，能直接复用这个结构做板上布局校核，省去了从零开始绘制磁芯、骨架、引脚的重复工作，也能避免因为手动绘制尺寸偏差导致的后期打样安装干涉问题。在实际选型替换时，只要是采用ETD44磁芯、垂直直插安装的变压器，不管是用于通信电源的辅助供电绕组，还是工业控制板的功率变换部分，这个结构模型都能作为通用的结构占位件使用，引脚位置的标准化设计也能兼容不同厂家生产的同规格ETD44垂直骨架，不需要针对不同供应商的零件重新调整PCB封装。
