M100系列LS逆变器工业变频单元结构

项目分类:变压器/电感器 发布时间:2023-11-23 ID:717911

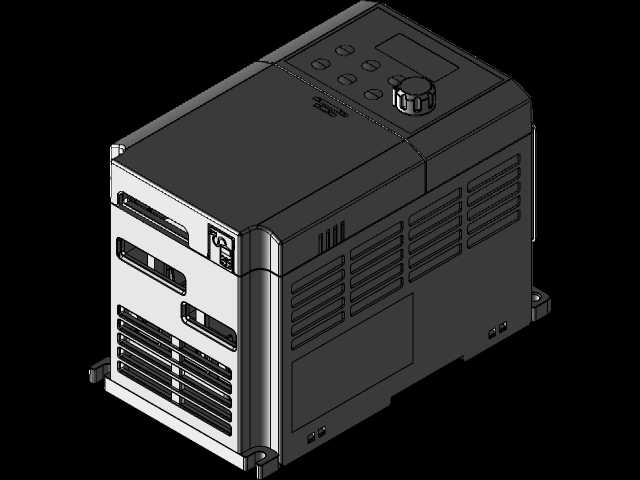

  • M100系列LS逆变器工业变频单元结构

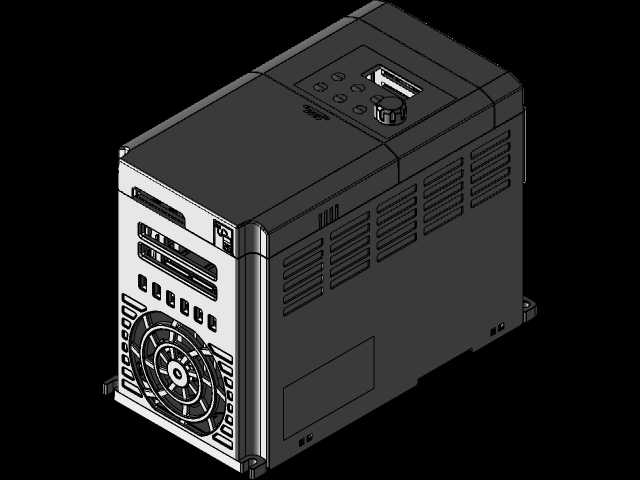

  • M100系列LS逆变器工业变频单元结构

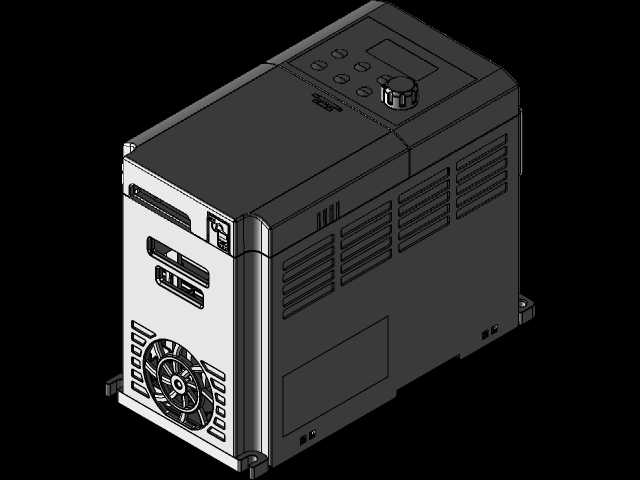

  • M100系列LS逆变器工业变频单元结构

  这款M100系列LS逆变器的三维结构,还原了小功率工业变频驱动单元的典型布局,在机床辅机传动、小型输送线调速、风机泵类负载驱动这类场景中适配性极强,这类设备核心是将工频交流电转换为可调频率的交流电输出,实现对三相异步电机的转速调节,满足生产环节里不同工况下的负载转速匹配需求,降低非必要的能耗损耗,同时提升传动系统的运行稳定性。从结构设计思路来看,整体采用壁挂式安装的长方体壳体布局,壳体分上下两个功能腔体,上半部分集成了操作交互与主控电路区域,顶面预留的按键阵列与旋钮操作位,对应现场调试时的参数设置、频率调节、运行状态切换需求,旋钮的阻尼结构与按键的凸起高度都做了适配工业现场戴操作手套使用的尺寸预留,避免操作时的误触。

  下半部分为功率变换与散热腔体,侧面的格栅式通风槽顺着内部散热风道的走向排布,进风槽位于壳体下部两侧,出风槽对应上部功率器件的安装位置,形成自下而上的自然散热风道,小功率工况下无需额外加装强制风冷风扇即可满足散热需求,降低设备运行时的噪音与故障点。壳体侧面的安装固定耳做了加厚处理,安装孔位的间距符合常规工业电控柜内的元件安装孔距标准,安装时可直接通过螺栓固定在电控柜的安装背板上,无需额外制作转接安装板,安装边界预留了接线操作的空间,主回路接线端子位于壳体下部,控制回路端子排布在主回路端子侧方,强弱电接线区域做了物理分隔,避免接线时强弱电线路交叉干扰,同时端子的排布间距满足多股铜芯线的接线操作空间,

  压线螺丝的位置预留了螺丝刀操作的行程空间,现场接线时无需额外调整壳体位置即可完成接线作业。壳体的拼接结构采用卡扣加螺丝的双重固定方式,日常维护时拆开侧边固定螺丝即可掀开上盖,对内部的主控板、电容组、功率模块进行检测维护,卡扣结构可以在螺丝拆除后临时固定上盖,避免维护时上盖脱落扯动内部连接线束。前面板的状态指示灯区域做了内凹设计,避免现场搬运、安装过程中磕碰损坏指示灯透光件,指示灯的排布对应电源、运行、故障、通讯四类核心状态,现场操作人员站在柜前即可快速识别设备运行状态。从外形尺寸来看,整体宽度适配150mm标准安装导轨的安装间距,高度方向不会遮挡电控柜内上下排布的其他元件,深度方向预留了接线后的线束弯曲半径空间,

  不会因为线束弯折导致柜门无法正常关闭。这类逆变器在机床加工场景中,主要用于驱动冷却泵、排屑器这类辅助机构的电机,可根据实际加工工况调整电机转速,比如深孔加工时提升冷却泵转速加大冷却液流量,精加工时降低排屑器转速减少不必要的能耗;在小型输送线场景中,可根据生产节拍调整输送线运行速度,匹配上下游工位的生产节奏,避免物料堆积或者输送节拍过快导致的工件磕碰。结构设计时充分考虑了工业现场的使用环境,壳体的接缝处做了错位挡边结构,可阻挡大部分粉尘从接缝处进入设备内部,适配多粉尘的机加工车间使用环境,操作面板的覆膜采用耐油污的PVC材质,日常清理时可直接用沾有中性清洁剂的抹布擦拭,不会因为车间内的油污、切削液溅射导致面板标识模糊。内部的功率模块安装位置直接贴合壳体的金属散热背板,将功率器件工作时产生的热量直接传导到金属壳体上,通过壳体整体向外散发热量,相比内置独立散热片的结构,散热效率更高,同时减少了内部零件数量,降低整体结构的复杂程度,提升长期运行的可靠性。
