CA6140车床配套平开门铰链结构设计

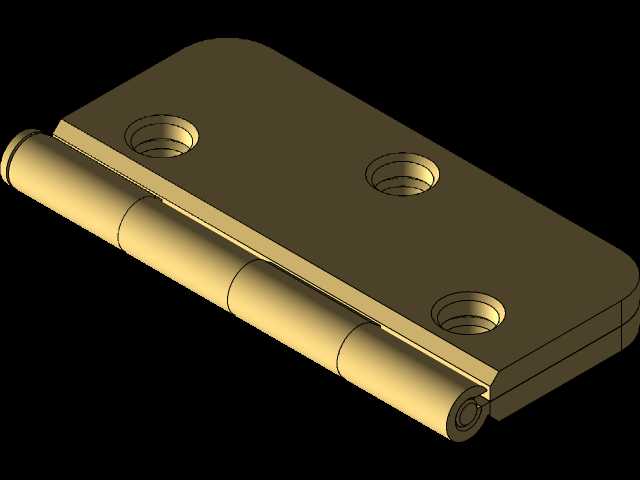

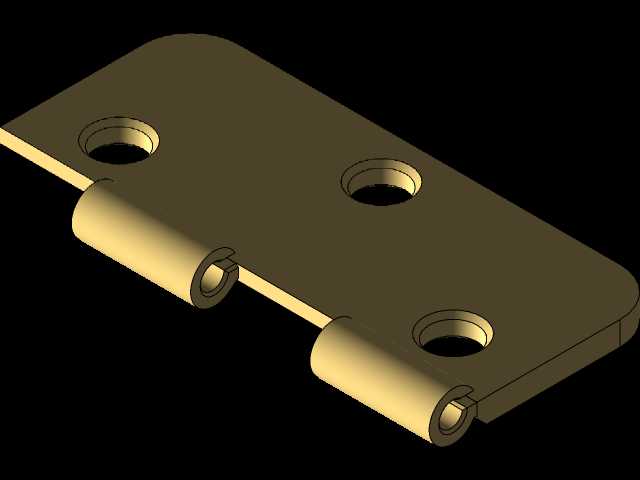

　　这款平开门铰链是针对CA6140普通车床防护舱门、侧盖检修门的开合需求做的适配设计，日常在车间设备运维场景里，这类铰链承担着舱门反复开合的载荷传递作用，既要保证门体转动顺畅无卡滞，也要在门体闭合时提供足够的定位支撑，避免切削液、金属切屑从门缝溅入设备内部的传动区域。从结构设计逻辑来看，整体采用单轴通长卷边的合页结构，页片部分做了等厚平板设计，三个安装沉孔沿页片长度方向等距排布，沉孔深度刚好适配常用的内六角圆柱头螺钉安装，螺钉装入后头部完全没入沉孔平面，不会突出页片表面干涉门体与门框的贴合间隙。卷边轴套部分采用分段式卷圆结构，三段轴套间隔分布在页片连接侧，对应的另一页片轴套嵌入间隙位置，整根销轴贯穿所有卷边孔完成装配，

　　这种分段卷圆的设计相比整段卷边，既能降低长轴孔的同轴度加工难度，也能减少开合过程中轴与轴套的接触摩擦面积，日常加注润滑脂时，油脂可以储存在轴套的间隔缝隙里，延长维护周期。从安装边界来看，页片宽度适配CA6140车床防护门的常用板材厚度，安装孔的孔距匹配车床门框上的原有安装螺孔位置，替换原有老化铰链时不需要重新在门板和门框上打孔，直接对位锁付螺钉即可完成装配。转动间隙控制在0.1mm以内，既不会因为间隙过大导致门体下垂剐蹭门框，也不会因为间隙过小在车间温度变化、板材热胀冷缩时出现转动卡滞的问题。页片的边缘全部做了R0.5的倒角处理，安装和运维过程中不会划伤操作人员的手部，轴端做了翻边铆接处理，

　　销轴不会在设备运行产生的振动下从轴套中滑出脱落，避免门体意外脱落引发的安全隐患。在实际使用场景中，车床防护门每天的开合频次根据加工班次不同可达数十次，这款铰链的卷边部位做了局部加厚处理，开合受力的核心位置抗疲劳强度更高，长期反复受力也不会出现卷边开裂、页片变形的问题。页片与轴套的连接位置采用圆角过渡，避免应力集中，在门体受到意外撞击时，应力可以沿圆角区域均匀分散，不会在焊缝位置出现断裂。设计过程中也考虑了车间的切削液腐蚀环境，结构上没有容易积存切屑和切削液的死角，日常清理时用车间压缩空气吹扫就可以把缝隙里的切屑吹走，不会因为切屑积存导致铰链转动受阻。开合角度可以达到165度，完全打开后门板不会与车床侧面的手柄、手轮产生干涉，操作人员更换工件、清理卡盘时不会被门体阻挡操作空间。闭合时页片贴合面平面度控制在0.05mm以内，门体闭合后与门框的密封胶条可以均匀受压，保证防护舱的密封效果，减少切削液飞溅到车间地面的情况。
