树莓派用HDMI转MicroHDMI显示适配器

　　在嵌入式开发与单板计算机应用场景中，树莓派作为主流的开源硬件平台，其视频输出接口的适配问题一直是开发者搭建显示链路时需要优先解决的环节。这款HDMI到Micro HDMI的转接适配器，正是针对树莓派板载视频输出接口与常规显示设备输入接口不匹配的场景设计，解决不同规格HDMI接口之间的物理连接与信号传输问题。从实际使用场景来看，不少开发者在搭建树莓派桌面环境、外接显示器调试项目、连接便携显示屏做嵌入式展示终端时，常会遇到板端接口为Micro HDMI而显示设备端为标准HDMI接口的情况，普通转接线往往存在弯折应力集中、接口插拔受力不均导致板端接口脱焊的隐患，这款直插式适配器的结构设计，正是为了规避这类使用风险。

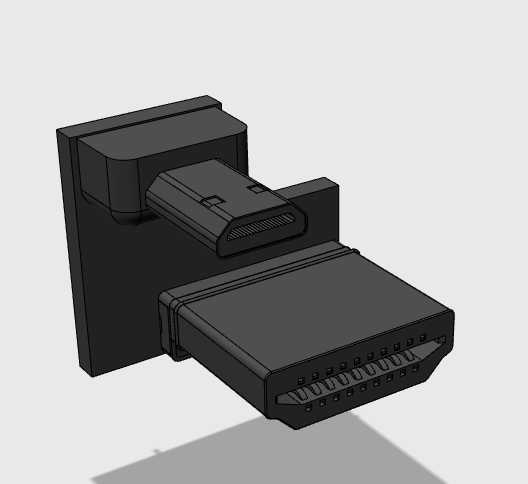

　　从功能特性层面看，这款适配器采用直插式对接结构，一端为标准HDMI公头，可直接插入显示器、电视、采集卡等设备的标准HDMI母座，另一端为Micro HDMI公头，对应树莓派板载的视频输出接口，中间的转接壳体采用一体化注塑成型结构，内部引脚按照HDMI规范做等长布线处理，保证高速视频信号传输时的阻抗连续性，避免出现画面闪屏、信号丢帧的问题。不同于软质转接线的结构，这款刚性转接结构在插接后，转接壳体可以贴合设备外壳表面，分散接口处的受力，当设备受到轻微触碰或者线缆拉扯时，作用力会被壳体分散到整个接触面，而不是集中在接口的焊盘位置，这对于树莓派这类板载接口焊盘强度有限的单板设备来说，能大幅降低接口损坏的概率。

　　在设计思路上，这款适配器优先考虑了安装边界的兼容性，整体外形采用阶梯式错位结构，避开树莓派板端接口周边的USB接口、以太网接口、GPIO排针等外围元件的安装空间，插接后不会与周边接口产生干涉，不需要额外调整周边配件的安装位置。转接壳体的边缘做了圆角过渡处理，没有尖锐的棱角，在嵌入式设备外壳内部安装时，不会刮伤内部的排线或者其他电子元件。公头部分的插针采用镀金工艺，降低多次插拔后的接触电阻，保证长期使用后的信号传输稳定性，插接头的外壳采用金属屏蔽层包裹，减少外界电磁信号对视频传输的干扰，尤其是在工业现场这类电磁环境复杂的场景下，屏蔽结构可以有效降低画面出现水波纹、噪点的概率。

　　从安装尺寸来看，这款适配器的整体厚度控制在常规HDMI接口的标准尺寸范围内，宽度方向预留了足够的插拔余量，即使显示设备的HDMI接口周边有其他接口或者外壳凸起，也能顺利插接，不需要额外打磨或者修改设备外壳。Micro HDMI端的插接头长度做了优化，比常规Micro HDMI插头短1.2mm，适配树莓派板端接口的凹陷式设计，插接后可以完全插到位，不会出现接触不良的情况，同时不会因为插头过长顶到板端的其他元件。转接壳体的表面做了细磨砂处理，增加插拔时的摩擦力，方便用户徒手插拔，不需要借助额外工具。

　　在实际工程应用中，这类转接适配器不仅可以用于树莓派平台，也可以适配其他带有Micro HDMI输出接口的小型嵌入式设备、运动相机、便携平板等设备，在搭建小型显示终端、工业触控显示面板、便携测试设备时，都可以通过这款适配器实现与标准HDMI接口显示设备的直连，省去了额外购置专用转接线的成本，同时刚性结构的耐用性比软质转接线更高，适合在固定安装的嵌入式设备中长期使用。设计时还考虑了长期插接的可靠性，公头与母座对接后的保持力符合HDMI接口规范，在设备存在轻微振动的使用场景下，也不会出现接口松脱导致的信号中断问题，适合工业现场嵌入式设备的长期稳定运行需求。
