双槽式便携设备支撑托架结构设计

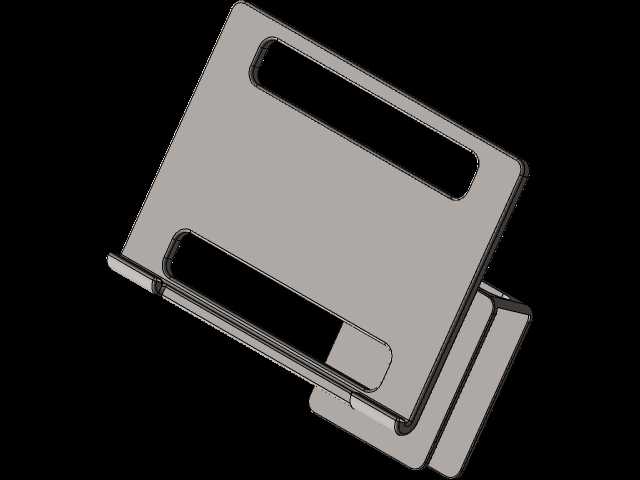

　　日常作业场景里，不少一线技术人员都遇到过手持终端、平板类设备无处安放的问题——车间巡检时要腾出手记录参数，设备调试时要对照屏幕核对点位，普通支架要么角度固定无法适配不同操作姿态，要么结构单薄容易在设备震动时滑脱，这款双槽式支撑托架就是针对这类实际痛点做的结构优化。从结构设计逻辑来看，托架主体采用一体化弯折成型思路，承托面板做了两处内凹长槽设计，这两处槽位并非装饰结构，靠上的长槽用于适配设备背部的凸起模组，避免放置时出现顶起、晃动的问题，靠下的短槽则预留了线材走线空间，设备充电或者外接数据采集线时，线材可以顺着槽位平顺引出，不会被托架边缘挤压弯折，延长外接线材的使用寿命。承托面板的边缘做了小角度翻边处理，翻边高度控制在3mm以内，

　　既不会遮挡设备屏幕的显示区域，又能在设备倾斜放置时形成侧向限位，避免设备从侧边滑落。底部的支撑折边和主面板之间通过圆弧过渡连接，没有采用额外的铰接零件，减少了装配环节的紧固件数量，整体结构没有易脱落的小零件，适合在多粉尘、有震动的生产车间环境使用，不会因为长期震动出现螺丝松动、支架散架的问题。从安装边界来看，这款托架属于桌面放置式结构，不需要在工作台面打孔固定，底部支撑面做了微幅的外扩处理，和主承托面板形成稳定的三角支撑结构，放置在水平台面上时，支撑面和台面的接触面积足够大，即使操作人员不小心碰到台面，托架也不会轻易侧翻。承托面板的倾斜角度经过反复校核，设置为110度左右，这个角度下操作人员站立查看屏幕时不需要过度低头，

　　长时间对照屏幕操作也能减少颈部的疲劳感，同时这个角度也能避免设备屏幕因为垂直放置产生的强反光，车间顶部的照明光线不会在屏幕上形成明显光斑，影响参数读取。在实际应用场景中，这款托架除了可以承托平板类巡检终端，也可以适配同尺寸的操作显示面板、小型工业显示屏，在设备调试工位，操作人员可以把调试用的手持终端放在托架上，双手操作调试按钮的同时可以实时查看终端上的反馈数据，不需要反复拿起放下设备，提升调试作业的效率。在仓储盘点场景，盘点用的扫码终端放置在这款托架上，扫码完成后可以直接放回托架，不用随手放在货堆上避免设备跌落损坏。结构设计上没有做多余的镂空或者装饰结构，整体板面平整，日常清洁时只需要擦拭表面即可，不会在缝隙里积攒车间的金属碎屑、

　　粉尘，维护成本极低。承托面板的厚度经过受力校核，在放置1.5kg以内的设备时，板面的形变量控制在0.1mm以内，长期使用也不会出现板面弯折、支撑角度变形的问题。底部支撑折边的末端做了圆角处理，不会刮花工作台面的漆面，也不会划伤操作人员的手部，细节处理符合车间作业的安全要求。和市面上常见的可调角度支架相比，这款固定角度的托架没有活动铰接结构，不存在铰接位磨损松动的隐患，长期使用后支撑角度不会发生变化，稳定性更强，适合在固定工位长期使用，不需要频繁调整角度的作业场景。双槽的布局位置也经过实际测试，靠上的长槽位置对应大多数平板类设备背部摄像头、握持带的安装位置，设备放置时不会和托架产生硬干涉，不需要额外调整设备的放置位置，随手放上就能保持稳定的承托状态。
