轮式剪叉升降灭火救援作业机器人

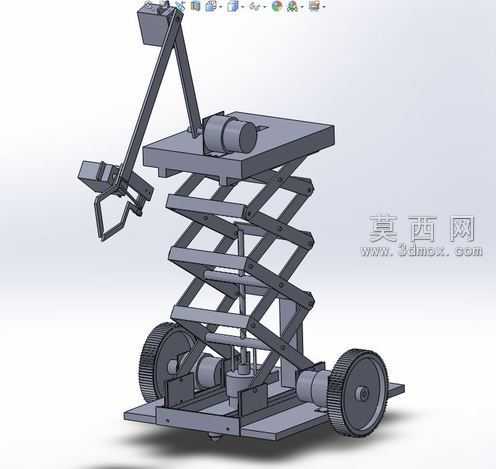

本作品是面向Manula Bot竞赛场景设计的轮式剪叉升降灭火作业机器人，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动部件的配合关系做了完整的运动仿真校验，确保升降、行走、末端作业动作无干涉。模型主体采用剪叉式升降结构作为核心抬升机构，多组交叉剪臂通过铰接销轴串联，底部搭载驱动丝杠与动力单元，可实现作业平台的平稳垂直升降，剪臂结构采用等强度设计思路，在保证升降行程覆盖作业需求高度的同时，控制整体结构重量，避免抬升过程中出现重心偏移失稳的问题。行走部分采用双侧轮式驱动布局，大直径行走轮搭配侧边驱动电机，可适配竞赛场地内的复杂平整路面，底盘做了低重心布局设计，将驱动电池、控制模块、升降动力单元均布置在底盘下层位置，进一步提升整机行走与升降作业时的稳定性。升降平台顶端搭载多自由度作业机械臂，臂体采用轻量化框架结构，末端配置灭火作业执行夹爪，可精准对准火源位置完成灭火介质投放、障碍物移除等竞赛要求的作业动作，机械臂的关节转动范围经过参数化调整，可覆盖升降平台抬升后全高度范围内的作业区域。材质渲染阶段，对结构件统一赋予哑光金属灰材质，模拟铝合金与结构钢的真实质感，对行走轮赋予橡胶材质表现出轮胎的阻尼质感，对驱动电机、电池等功能部件做了分色处理，清晰区分不同功能模块的布局位置。整体设计围绕竞赛中扑灭火灾、保存个人物品的核心任务展开，从结构布局上平衡了移动灵活性、升降稳定性与作业精准度的需求，所有铰接点、安装位均预留了标准件装配间隙，可直接对接实物加工制作的工艺要求，剪叉升降机构的传动效率、机械臂的作业半径、轮式底盘的转弯半径均经过模拟测算，完全匹配竞赛场景的作业参数要求。
