雪佛兰通用卡车HEI点火线圈结构

　　在商用车点火系统的零部件选型与逆向建模工作中，通用HEI点火线圈是美式老款卡车、大排量乘用车点火系统里的核心部件，这类线圈最初配套通用旗下的雪佛兰系列皮卡、重载卡车，承担着将车载低压电转化为火花塞点火所需高压电的核心功能，直接决定发动机点火稳定性、怠速平顺性以及高转速区间的动力输出表现。

　　从实际装车场景来看，这类HEI线圈多安装在发动机舱气门室盖附近的安装支架上，靠近分电器或直接集成高压输出端，相比早期的分体式点火线圈，HEI结构把点火模块与线圈本体做了集成化设计，减少了外部高压线路的损耗，在大排量V型发动机的工况下，能持续提供足够的点火能量，避免高负荷下出现缺火、断火的问题。很多老款雪佛兰卡车在做维修替换、发动机改装的时候，都需要精准的线圈三维模型来核对安装位、匹配周边线束与支架的间隙，避免出现安装干涉、高压接头对位不准的问题。

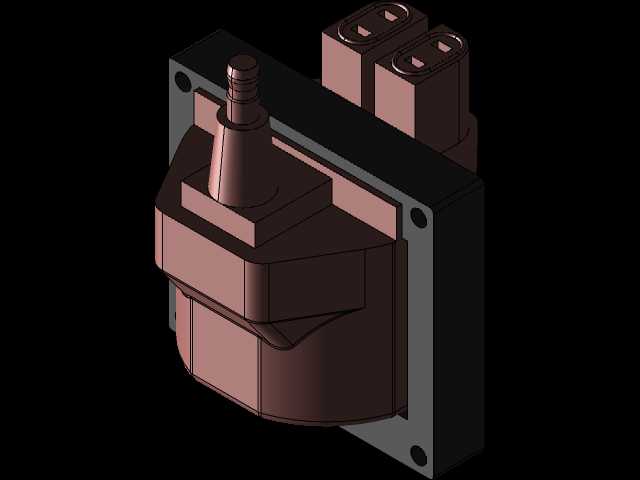

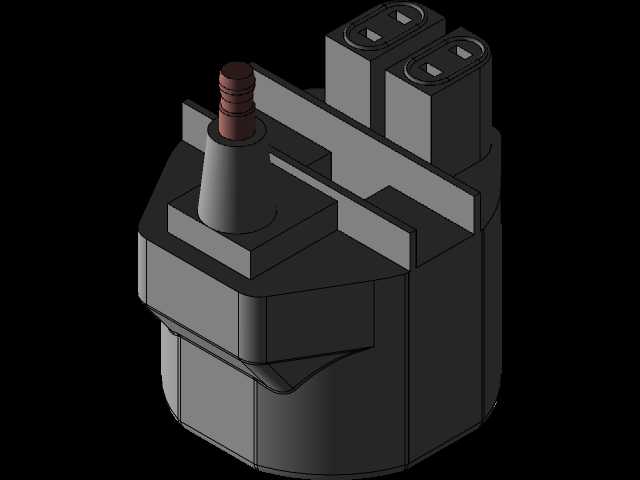

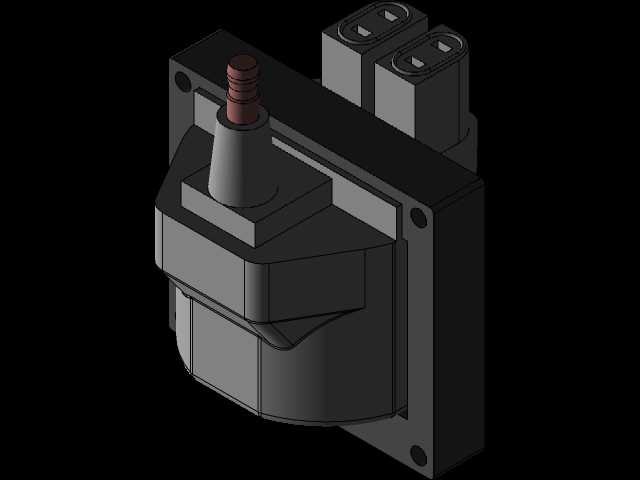

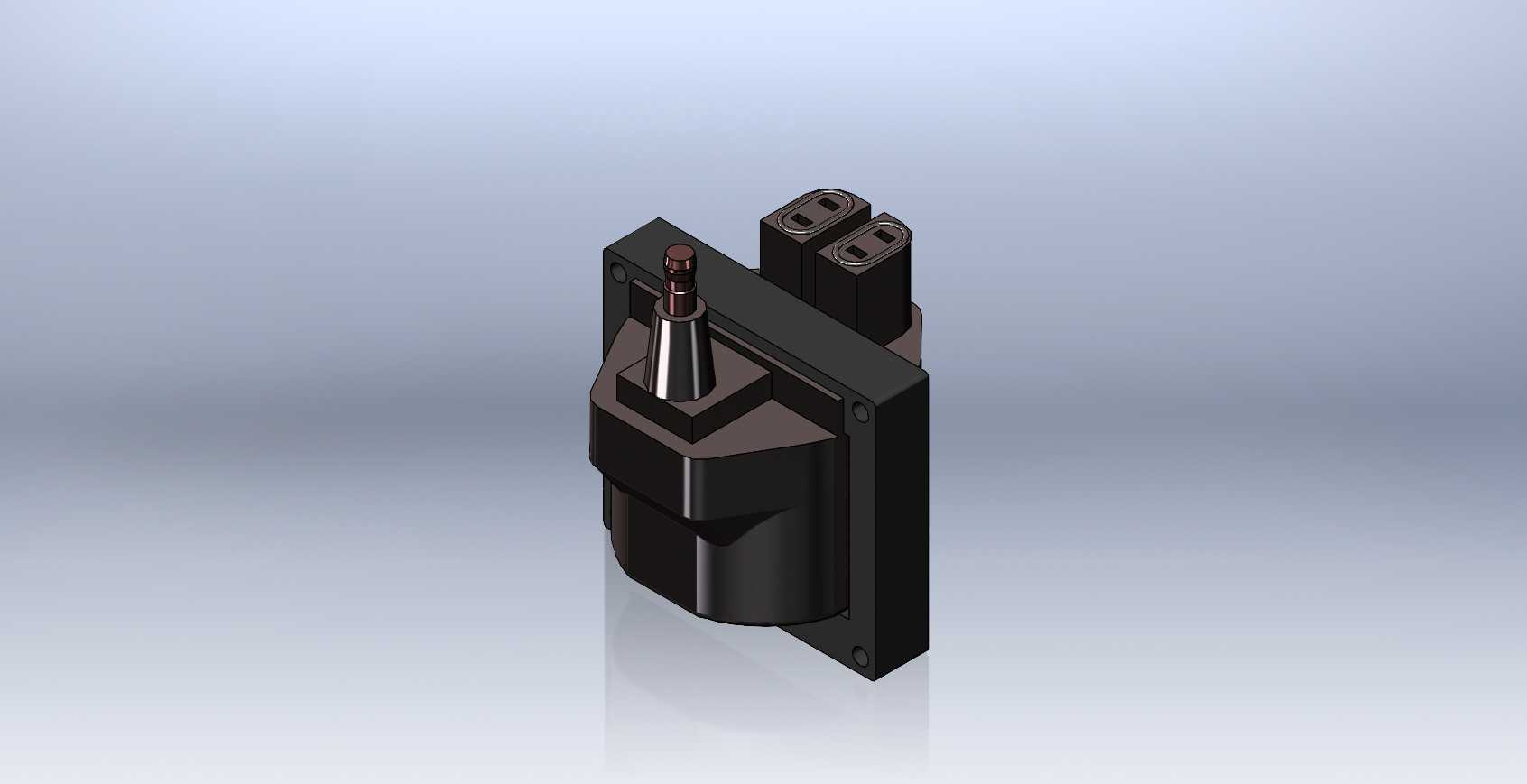

　　这次建模的尺寸数据全部来自实物手工测绘，用分度值0.02mm的刻度盘卡尺完成所有关键尺寸的测量，首先确定的是安装底座的边界：底座为带两个固定安装孔的矩形凸缘结构，安装孔的中心距、孔径都严格按照实物测量值还原，底座的厚度、安装面的平面度特征都做了还原，确保模型导入装配环境后，可以直接匹配原车的安装支架，不需要额外调整安装位。线圈本体的主体为圆柱形绕组封装结构，外部是黑色的绝缘封装壳体，建模时还原了壳体表面的拔模斜度、底部与底座衔接的圆角过渡，避免应力集中的结构特征也按照实物做了复刻，因为实际生产中这类注塑壳体的圆角、拔模角度直接影响模具脱模和壳体的结构强度。

　　高压输出端的结构是建模的重点，顶部突出的高压接柱带有锥度结构，用来匹配高压阻尼线的橡胶护套，接柱顶端的金属触头尺寸、伸出长度都严格按照测量值绘制，保证装配高压缸线的时候，触头插入深度符合要求，不会出现接触不良、高压漏电的问题。侧面的低压接插件为双槽定位结构，两个插针的位置、接插件的卡扣凸台都做了精准还原，这个结构是用来连接车载ECU的点火驱动信号，接插件的定位槽方向、卡扣的位置如果出现偏差，装车时就会出现插头插不到位、锁止失效的问题，测绘时反复核对了接插件端面到安装面的距离、插针的相对位置，保证和原车线束插头完全匹配。

　　从功能设计的角度来看，这类HEI线圈的结构布局充分考虑了发动机舱的恶劣工作环境，封装壳体把绕组、铁芯完全密封在内部，具备防尘、防油溅、抗震动的能力，安装底座的凸缘结构可以把线圈工作时产生的震动传递到发动机缸体的支架上，避免线圈内部绕组长期受震动出现漆包线破损、绝缘失效的问题。建模时也还原了壳体表面的细微加强筋结构，这些加强筋分布在壳体与底座衔接的位置，提升了壳体的抗冲击能力，在发动机运行产生的持续震动下，不会出现壳体开裂的问题。

　　在实际的维修替换、改装设计工作中，这个模型可以用来核对改装点火系统时的安装间隙，比如更换大能量点火线圈的时候，可以对比原车位的安装边界，确认周边的线束、进气管路、气门室盖罩之间的安全间隙，避免车辆运行中因为发动机抖动出现部件摩擦、线路磨损的问题。同时对于做发动机教学模型、维修实训台架的设计人员来说，精准的线圈模型可以帮助搭建完整的发动机点火系统装配模型，让实训台的部件布局和实车完全一致，提升实训教学的还原度。

　　建模过程中没有随意简化安装配合的关键特征，比如安装孔的倒角、接插件的密封槽、高压接柱的限位台阶这些容易被忽略的结构，都按照实物测量值做了还原，因为这些细节直接决定了模型在实际装配校验、工装设计场景下的可用性，如果省略了这些配合特征，模型就只能做外观展示，无法用于实际的工程设计环节。另外线圈底部的定位凸台结构也做了精准复刻，这个凸台和安装支架上的定位孔配合，装车时可以快速定位线圈的安装角度，避免高压输出端的方向出现偏差，导致高压缸线弯折角度过大、过早老化开裂。
