本田S2000车型通风式前制动盘结构

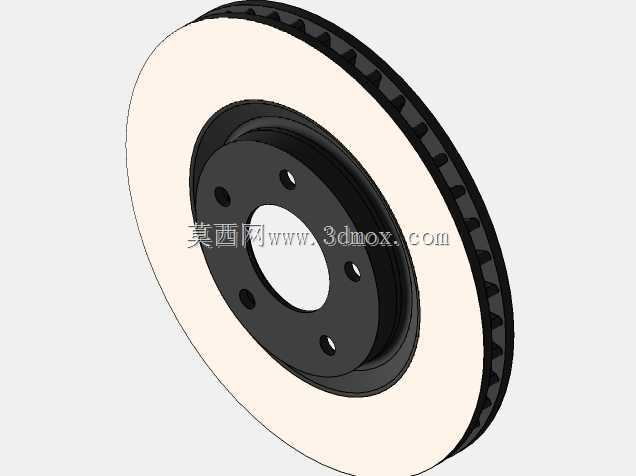

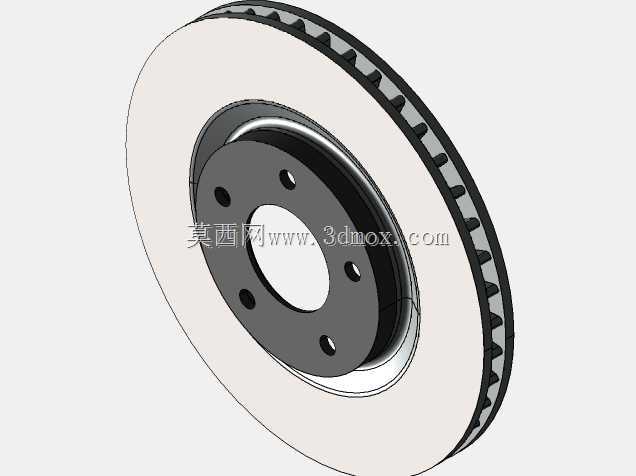

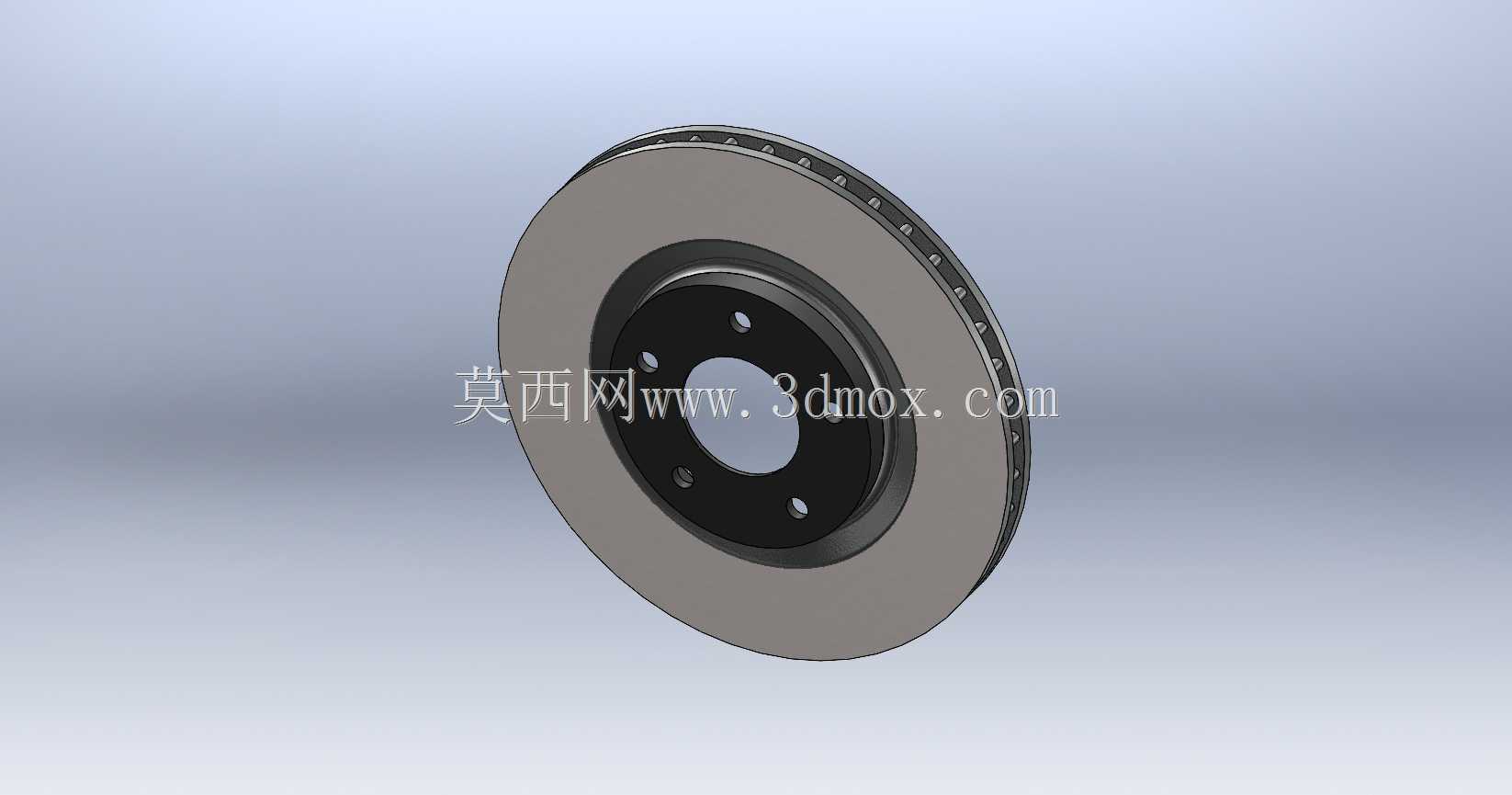

　　这款前制动盘是适配前置后驱运动车型的前轮制动核心部件，主要承担车辆行驶过程中前轮的减速、驻车辅助以及紧急制动工况下的动能耗散任务，在日常街道行驶、山路连续制动以及赛道激烈驾驶场景中，都需要通过与制动卡钳的摩擦配合，将车辆的动能转化为热能耗散到空气中，保障车辆的制动稳定性与行驶安全。从结构设计来看，该制动盘采用通风式双层盘体结构，两层摩擦工作面之间布置有径向排布的通风散热筋，当车轮带动制动盘旋转时，散热筋会形成类似离心风扇的气流效应，将盘体中间的热空气快速甩出，同时引入外界冷空气进入通风道，大幅降低连续制动下的热衰减风险，这一设计完全匹配运动车型频繁制动的使用需求，避免实心盘在高强度制动下出现温度过高、摩擦系数骤降的问题。

　　盘体的安装端采用中心定位凸台搭配多组均匀分布的安装螺栓孔的结构，中心凸台与前轮轮毂的轴头采用间隙配合定位，保证制动盘安装后的同轴度，避免旋转过程中出现端面跳动引发的制动抖动问题；安装螺栓孔的位置度公差严格控制在0.05mm以内，确保装配后盘体与轮毂端面完全贴合，不会出现偏摆。摩擦工作面的外径尺寸匹配对应车型的16寸原厂轮圈安装空间，盘体整体厚度预留了足够的磨损余量，当摩擦面磨损到极限厚度标记位置时就需要进行更换，避免盘体强度不足引发制动失效。在实际设计建模过程中，需要重点关注几个核心尺寸边界：首先是制动盘的有效摩擦半径，这个参数直接决定了制动力矩的输出大小，摩擦半径越大，相同卡钳夹紧力下能获得的制动力矩就越高，设计时需要匹配卡钳活塞的作用位置，让摩擦片的压力中心与制动盘的有效摩擦中心重合，减少偏磨现象；其次是通风筋的截面形状与排布角度，直筋结构的加工工艺性更好，风阻更低，适合日常行驶场景，而弯曲筋的散热效率更高，但铸造工艺难度更大，这款模型采用的直向通风筋设计，平衡了散热性能与制造成本，适配量产车型的批量生产需求。另外，盘体与安装帽之间的过渡圆角设计也十分关键，这个位置是制动盘的应力集中区域，在制动过程中会承受摩擦带来的扭矩载荷以及热胀冷缩产生的热应力，圆角半径过小容易在长期使用后出现疲劳裂纹，因此建模时需要严格按照原厂设计的圆角参数进行过渡，同时保证安装帽的厚度足够承受最大制动力矩下的剪切载荷。从安装边界来看，

　　该制动盘的装配需要匹配对应车型的前轮转向节、轮毂轴承以及制动卡钳支架，中心孔的直径与轮毂轴头的外径完全适配，安装孔的节圆直径与轮毂的螺栓安装孔位一一对应，装配时需要保证盘体端面的跳动量小于0.08mm，否则会引发制动踏板抖动、方向盘抖动等问题。在制动过程中，摩擦片在卡钳活塞的推动下夹紧制动盘的两侧工作面，通过摩擦力矩阻止车轮转动，此时制动盘会承受巨大的夹紧力与摩擦力，同时产生大量的热量，通风结构的设计可以让盘体的工作温度维持在合理区间，保证摩擦材料的摩擦系数稳定，避免出现热衰退导致的制动距离变长。对于三维建模从业者来说，这类制动部件的建模需要重点还原其结构细节，包括通风道的内部结构、安装孔的倒角、摩擦面的通风孔排布（如果是打孔盘）、

　　安装帽的定位台阶等，这些细节不仅影响模型的外观还原度，更关系到后续如果做有限元分析、装配干涉检查时的准确性。比如在做制动盘的热结构耦合分析时，通风筋的结构直接决定了散热边界条件的设置，如果模型简化了通风筋结构，分析得到的温度场结果就会与实际情况存在较大偏差，无法指导实际的设计优化。另外，制动盘的摩擦面在建模时不需要刻意做表面纹理，实际量产的制动盘摩擦面是精车加工的表面，粗糙度在Ra1.6左右，建模时保持光滑圆柱面即可，重点保证两个摩擦面的平行度公差，以及摩擦面与安装定位面的垂直度公差，这些形位公差是保证制动盘正常工作的核心要求。在设备选型匹配层面，这款前制动盘的尺寸参数决定了它只能适配对应车型的原厂悬挂与卡钳配置，如果要进行制动系统升级，更换更大尺寸的制动盘，就需要同时匹配对应的卡钳支架、加长的轮毂螺栓以及更大尺寸的轮圈，避免出现干涉问题。日常使用中，制动盘的磨损是均匀的，当出现异常磨损沟槽、厚度差超过0.05mm或者端面跳动超差时，就需要进行光盘加工或者直接更换，否则会严重影响制动脚感与制动安全性。
