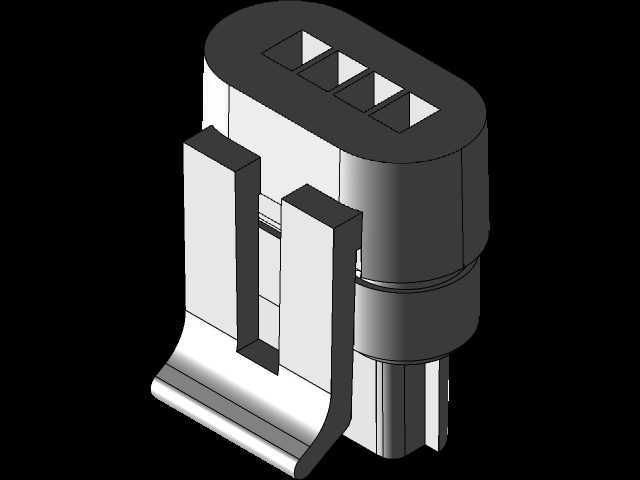

怠速控制阀用四针连接器插座结构设计

　　接插端的内部设置有四个平行排布的端子安装腔，每个腔体之间设置有独立的隔离筋，既可以防止端子装配时出现错位、短接的问题，也能在接插过程中为端子提供导向，避免插针弯折损坏，腔体的尺寸公差控制在±0.05mm范围内，保证公母端子对接时的接触压力处于合理区间，既不会因为插拔力过大造成装配困难，也不会因为接触压力不足导致接触电阻过大、信号传输不稳定。插座的外圈设置有环形的密封槽，装配时可配套对应规格的橡胶密封圈，与节气门体的安装面贴合后能够实现IP67级别的防护效果，阻挡发动机舱内的水汽、油污、粉尘进入接插内部，避免端子出现氧化、腐蚀问题，延长部件的使用寿命。从安装边界来看，该插座整体采用圆柱加侧翼锁止的外形结构，在燃油车进气系统的配套部件设计中，怠速控制阀与节气门体之间的电气连接可靠性，直接决定了怠速工况下进气量调节的稳定性，这款四针式连接器插座，正是为该连接场景开发的专用接插部件。从实际装车的工况来看，该插座需要长期面对发动机舱内的高低温交变、油污飞溅、振动冲击等复杂环境，因此在结构设计阶段就优先考虑了连接稳固性与密封适配性。整个插座采用一体化注塑成型的主体结构，尾部设计有带弹性锁止臂的卡扣结构，与怠速控制阀端的对接插头配合时，锁止臂会自动卡入插头对应的卡槽内，避免车辆运行过程中因持续振动出现接插件松脱、信号中断的问题，拆卸时只需按压锁止臂末端的按压面即可顺利脱开，兼顾了连接可靠性与后期维护的便捷性。

　　主体圆柱段的外径适配节气门体上对应的安装孔位，安装时无需额外的固定螺丝，依靠侧翼的弹性卡爪即可卡接在节气门体的安装座上，装配效率远高于传统螺丝固定的接插件，整体轴向安装长度控制在合理范围内，不会与周边的进气歧管、线束等部件产生干涉，适配多数小排量自然吸气发动机的怠速控制阀安装空间。在建模过程中，所有的配合面都做了拔模斜度处理，拔模角度控制在1°-1.5°之间，满足注塑成型的工艺要求，避免脱模时出现塑件拉伤、变形的问题，所有的棱角位置都做了R0.3-R0.5mm的圆角过渡，既可以减少注塑过程中的应力集中问题，也能避免装配时锋利的边角划伤操作人员或者线束绝缘层。端子安装腔的内部设置有端子倒刺卡接位，端子压接完成后从尾部插入腔体，

　　倒刺会自动卡入端子对应的限位槽内，防止端子在插拔过程中出现退针问题，尾部的出线端设计有波浪形的线束抱紧结构，与线束护套配合后能够对出线位置形成有效固定，避免线束拉扯时外力直接作用在端子压接位置，导致端子松脱或者线芯断裂。从实际应用的反馈来看，这类接插件最容易出现的问题就是长期振动下的锁止失效、密封不良导致的端子腐蚀，以及插拔过程中的端子损坏，因此在设计时针对这几个痛点做了对应的结构强化：锁止臂的根部做了加厚处理，并且设置有加强筋，提升锁止臂的抗疲劳强度，经过上万次插拔振动测试后，锁止力的衰减率控制在10%以内；密封槽的深度与宽度经过多轮匹配验证，密封圈压缩率控制在25%-30%之间，既保证密封效果，

　　也不会因为压缩量过大导致密封圈过早老化失效；端子腔体的入口处做了喇叭口导向结构，即使公端插针存在少量的位置偏差，也能顺利导入腔体内与母端端子对接，降低装配对位的难度。对于三维建模从业者而言，这类接插件的建模重点不在于复杂的曲面造型，而在于各个配合尺寸的精准控制，以及对实际装配工艺、使用工况的理解，所有的结构设计都要服务于实际的功能需求，不能为了造型好看而增加不必要的结构，或者忽略工艺可行性导致后期无法量产。在进行整车进气系统的装配设计时，该插座的安装位置需要预留至少15mm的手部操作空间，方便后期维修时按压锁止臂拔插接头，同时出线方向需要与周边线束走向保持一致，避免线束出现过度弯折，影响线束的使用寿命。
