节流阀配套位置传感器活塞结构设计

　　在流体控制与动力调节系统中，节流阀的开度反馈精度直接决定整套系统的调控稳定性，而配套的位置传感器活塞作为衔接阀件动作与信号采集的核心传动部件，其结构合理性直接影响信号反馈的线性度与长期运行可靠性。这类部件常应用在工业流体管路调控、内燃机油门控制、工业自动化气路调节等场景中，需要在往复运动过程中持续传递阀件的位移量，同时兼顾安装适配性与运动过程中的抗偏载能力。

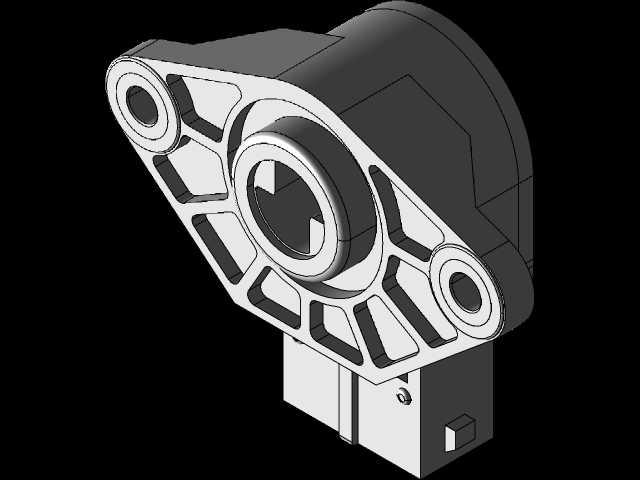

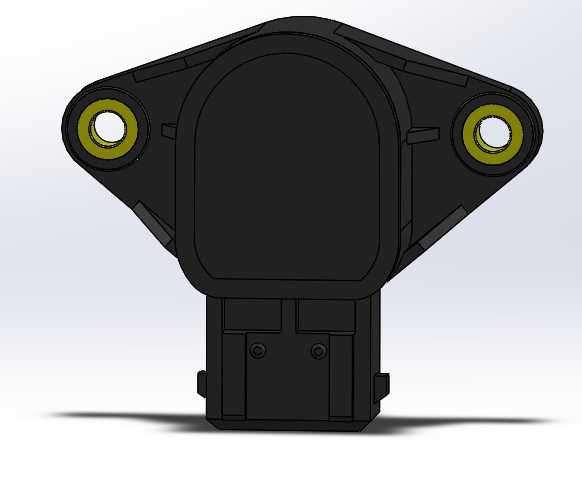

　　从结构设计逻辑来看，该部件采用三角分布的安装耳座布局，三个带通孔的安装凸台沿主体法兰周向均匀排布，这种设计相比对称双孔安装，能在有限的安装空间内获得更优的紧固受力均匀性，避免单侧螺栓锁紧后出现的本体翘曲问题，安装孔的沉台结构可容纳螺栓头部，保证安装后表面无突出结构，不会与周边其他阀件组件产生运动干涉。主体法兰面采用镂空筋条结构，并非为了刻意减重，而是在保证法兰整体刚性的前提下，减少实体材料堆积带来的成型收缩变形，同时筋条沿受力方向排布，可抵消活塞往复运动时传递到法兰基座的侧向冲击力，避免长期运行后安装位出现松动偏移。

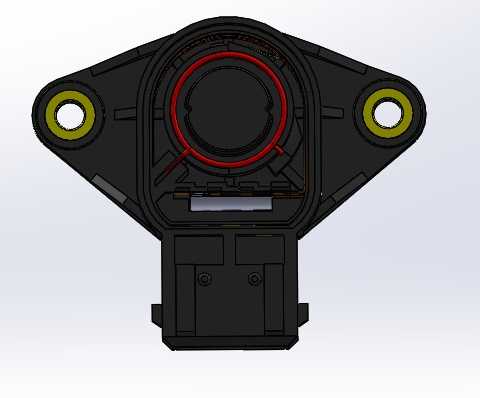

　　中间的轴孔采用异形内孔设计，并非通用的圆孔结构，这种带定位缺口的内孔可以与节流阀的阀芯轴实现周向防转配合，无需额外添加键连接结构，就能保证活塞随阀芯同步转动或往复移动时无传动间隙，从根源上减少位置信号采集的空程误差。轴孔周边的凸起环台一方面作为轴向定位面，与传感器内部的复位弹簧端面贴合，保证弹簧作用力始终沿轴孔中心轴线传递，避免弹簧偏斜带来的运动卡滞；另一方面环台的高度经过精确计算，可限制活塞的轴向窜动量，保证传感器磁芯或霍尔元件始终处于有效感应区间内，不会因活塞过位移导致信号采集失真。

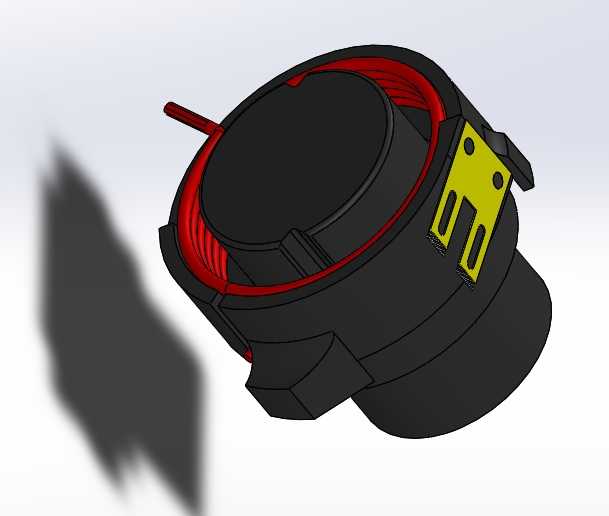

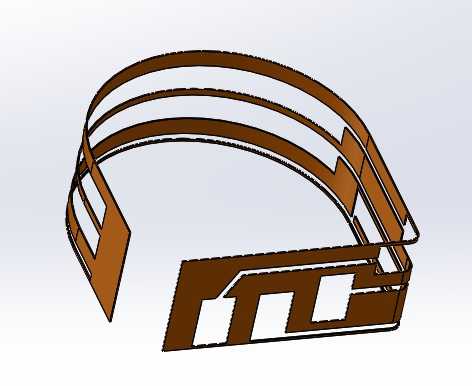

　　下部的方形延伸腔体是传感器核心感应元件的容纳空间，腔体侧壁预留的小型安装孔用于固定感应电路板或磁钢组件，腔体的内壁尺寸与感应元件的安装边界严格匹配，既预留了元件装配的公差间隙，又不会因间隙过大导致元件在振动环境下出现移位。整个部件的外形轮廓在设计时充分考虑了安装边界限制，法兰外沿的圆弧过渡处理可避免装配时与相邻的管路接头、线束插件产生空间干涉，所有棱角处均做了小倒角处理，既消除加工应力集中点，也能避免装配过程中划伤操作人员或损坏周边密封件。

　　从实际使用场景来看，这类活塞部件在工作时需要持续承受阀件往复运动带来的摩擦与振动，因此安装面的平面度、轴孔与安装面的垂直度都有较高的公差要求，建模过程中需要严格控制各配合面的形位公差，保证装配后活塞运动顺畅无卡滞，同时三个安装孔的位置度公差需要控制在合理范围内，避免出现安装孔错位导致无法装配的问题。在与节流阀整体装配时，该部件位于阀件执行端与信号采集端的衔接位置，不需要额外的转接件即可直接完成安装，这种集成化的结构设计减少了装配环节的零件数量，也降低了多零件衔接带来的累积误差，对于提升整套节流调控系统的响应速度与反馈精度有明显帮助。

　　在不同的应用场景下，这类结构可以根据实际的阀门口径、行程参数调整法兰尺寸与轴孔规格，但三角安装布局、镂空筋条法兰、异形防转轴孔、下部元件容纳腔的核心设计逻辑具备通用性，既可以适配工业管路节流阀的位置反馈需求，也可经过尺寸调整后应用在节气门位置传感、气动调节阀开度反馈等同类场景中，结构本身的刚性冗余设计也能适应工业场景下常见的振动、温度波动等复杂工况，长期运行不易出现结构变形或传动失效问题。
