台式研磨机配套散热器尺寸调整工装结构

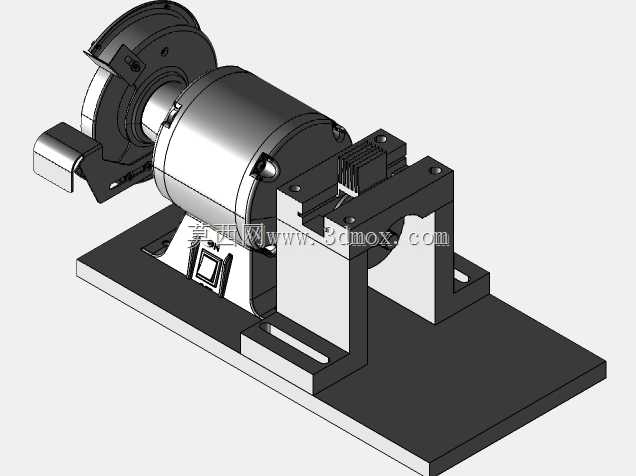

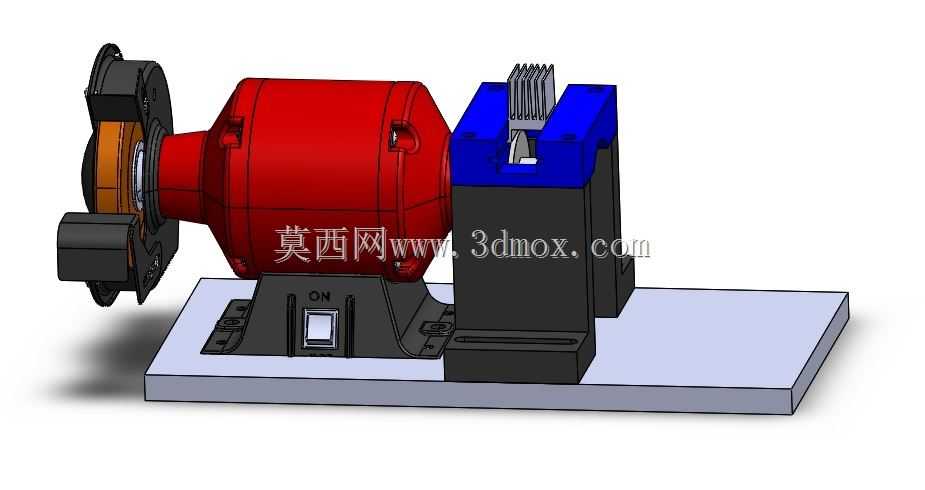

　　在散热器小批量试制、修配环节，常遇到不同批次散热鳍片高度公差超差、定制规格尺寸不符的问题，若采用数控铣削修正，单件装夹找正时间长、设备占用成本高，对于小批量多规格的修配作业来说性价比极低。这套结构直接依托现有台式研磨机的动力输出端做改造，不需要额外配置专用动力单元，也不需要对原研磨机的机身、主轴做破坏性改装，适配车间现有常规台式砂轮机、研磨机的安装接口，安装时仅需将原研磨机一侧的砂轮护罩、砂轮片拆除，把工装底座通过原设备的砂轮安装法兰锁紧固定，整体安装边界控制在原设备单侧伸出长度220mm范围内，不会超出原设备的工作台承重范围，也不会干涉原设备另一侧砂轮的正常使用。工装的核心定位结构采用侧顶式装夹设计，

　　装夹位可根据散热器的基座宽度做无级调整，不需要提前加工对应规格的定制夹具，调整时仅需松开侧顶锁紧螺钉，滑动定位挡块到对应宽度后锁紧即可，可兼容基座宽度30mm到120mm范围内的不同规格铝制、铜制散热器，装夹后散热器的待磨削面朝向研磨机的砂轮工作面，定位基准贴合工装的定位基面，重复装夹的定位精度可控制在0.05mm以内，能满足散热器尺寸修正的公差要求。设计时特意规避了数控加工依赖，工装的所有组成零件除标准紧固件外，底座、定位块、挡块均可通过普通铣削、钻削加工完成，不需要做五轴加工或者复杂的线切割工序，普通机加工车间即可自行制作，加工成本低、制作周期短。实际使用时，操作人员将待调整尺寸的散热器放置在装夹位，锁紧侧顶装置后启动研磨机，

　　通过手动进给工装的滑动托板，控制散热器的磨削进给量，单次进给深度控制在0.02mm到0.1mm之间，可根据待去除的余量灵活调整，磨削过程中可随时停机测量尺寸，避免过磨报废。这套结构尤其适合电子散热器小批量定制、维修件尺寸修配、散热器样品试制等场景，不需要占用数控加工设备资源，普通操作工人经过简单培训即可上手操作，相比传统的手工锉修，尺寸一致性更好、加工效率更高，相比数控加工，单件加工的综合成本可降低70%以上。工装的底座采用铸铁材质制作，和原研磨机的铸铁机身材质一致，运行时的振动特性匹配，不会因为加装工装导致设备振动过大影响磨削精度，滑动托板采用燕尾槽导向结构，导向间隙可通过镶条调整，长期使用出现磨损后可通过调整镶条补偿间隙，不需要整体更换工装，维护成本极低。
