小型挖掘机S30连接适配构件

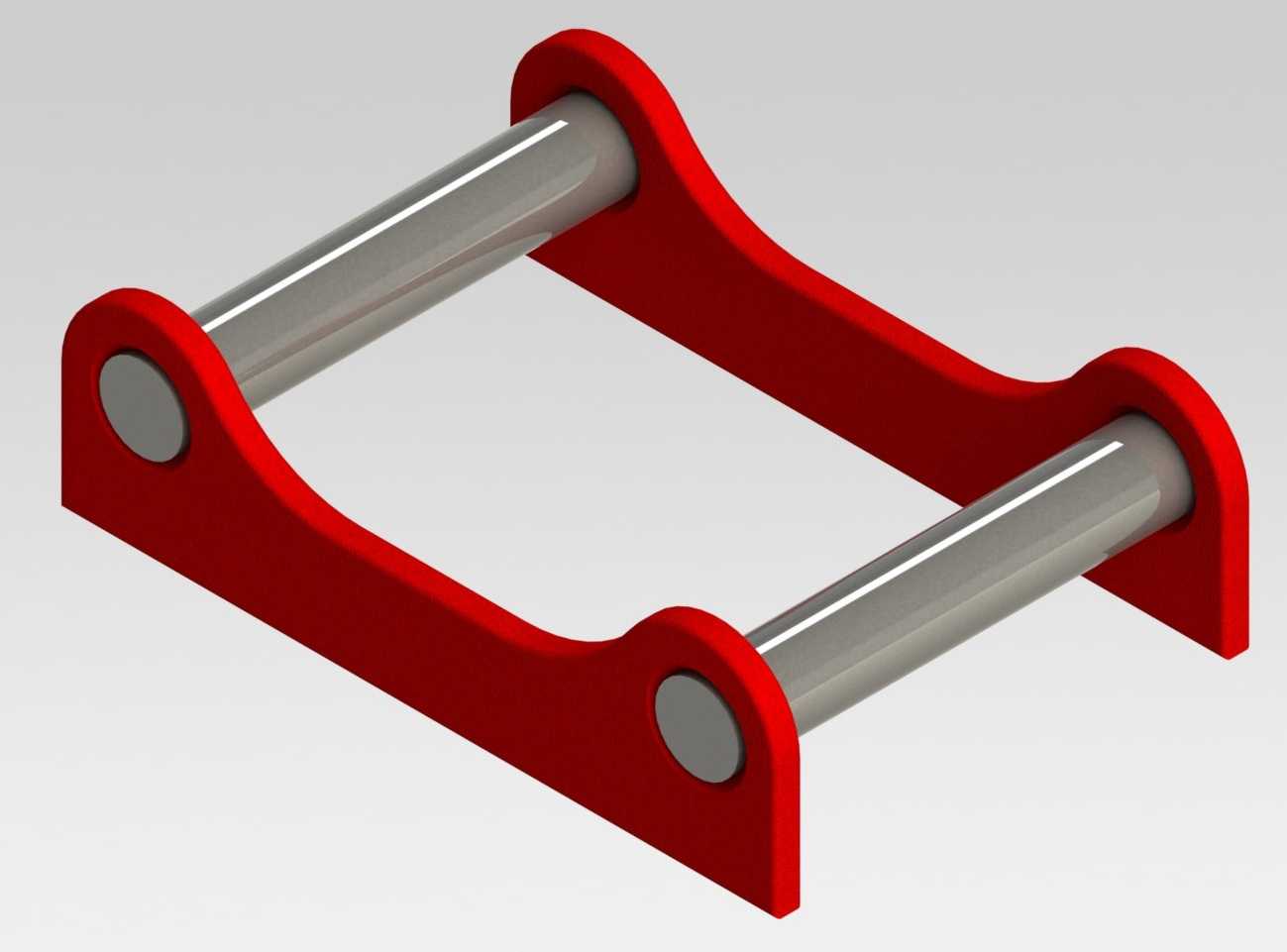

　　该适配构件主要服务于小型挖掘机械的工作装置快换场景，在市政管网开挖、庭院土方整理、小型拆除作业等狭小空间施工工况中，作业人员往往需要频繁切换挖斗、破碎锤、抓斗、松土器等属具，传统销轴连接方式需要人工敲出销轴对位，单次换属具耗时可达15分钟以上，且对位过程中存在销轴坠落、属具滑脱的安全隐患，该适配构件正是针对这一现场痛点设计的中间连接结构。从结构功能来看，构件采用双侧弯板支撑搭配两根平行销轴的布局，两侧红色弯板为主要承力结构，采用低合金高强度钢冲压成型后做焊接时效处理，消除焊接内应力避免长期受交变载荷出现结构变形，弯板的弧形轮廓并非造型设计，而是根据挖掘机斗杆端部、连杆机构的运动包络线做的避让设计，确保属具在全行程摆动、挖掘、

　　破碎作业时，适配结构不会与斗杆、连杆、液压管路发生运动干涉，避免作业过程中出现结构磕碰损坏液压管线的问题。两根平行的金属销轴分别对应斗杆端连接位与属具端连接位，销轴表面做高频淬火处理，表面硬度达到HRC55-60，芯部保持足够韧性，能够承受挖掘作业时的径向冲击载荷与扭转载荷，销轴与弯板的安装孔采用过渡配合，装配后加装轴端挡圈防止销轴轴向窜动，相比传统间隙配合的连接方式，能够大幅减少作业过程中的连接间隙，降低结构冲击异响，延长销轴与安装孔的磨损周期。设计过程中首先需要匹配对应吨位小型挖掘机的斗杆连接尺寸，以适配3吨级小型挖掘机的版本为例，两根销轴的中心距严格控制在180mm±0.1mm，销轴直径统一为40mm，

　　适配主机厂通用的属具连接孔位公差，两侧弯板的外侧间距控制在126mm，内侧间距为90mm，刚好能够嵌入多数小型挖掘机斗杆前端的连接耳板间隙，不需要额外加装调整垫片即可完成对位安装，安装边界上，构件整体最大外轮廓宽度为160mm，长度方向沿销轴轴向的总尺寸为220mm，安装后不会超出斗杆的侧面轮廓，在狭窄沟槽内作业时不会因为结构突出刮蹭沟壁。实际作业过程中，该适配构件的载荷传递路径十分清晰，挖掘时的切削阻力通过属具端销轴传递到两侧弯板，再通过斗杆端销轴传递到主机斗杆与连杆机构，双侧对称的弯板结构能够将载荷均匀分配到两侧连接耳板，避免单侧受力导致的耳板撕裂、销轴弯曲等故障，相比单侧挂接的连接结构，受力对称性提升40%以上，

　　能够适应偏载挖掘、侧向撬动等恶劣操作工况。在维护性设计上，销轴的注油孔位置做了避让设计，日常打黄油保养时不需要拆卸构件即可直接对准注油嘴加注润滑脂，减少日常维护的工作量，弯板表面的涂装采用工程机械专用的环氧底漆加聚氨酯面漆，耐碎石冲击、耐泥水腐蚀，能够适应户外长期作业的恶劣环境，不会因为短期的泥水浸泡、碎石磕碰出现大面积掉漆锈蚀的问题。针对不同属具的连接需求，该适配结构的销轴孔位还预留了0.2mm的公差余量，能够兼容同吨位不同品牌主机厂的属具连接标准，不需要对属具连接孔做二次扩孔或补焊加工即可完成装配，大幅降低了用户更换属具的改造成本，在实际工地测试中，装配该适配构件后，单次属具更换时间可以缩短到3分钟以内，作业效率提升明显，同时连接间隙的控制也让作业时的操控精度更高，精细整平作业时的动作反馈更直接，不会因为连接间隙过大出现属具晃动、操控滞后的问题。
