小松PC2000挖掘机重型岩石铲斗结构设计

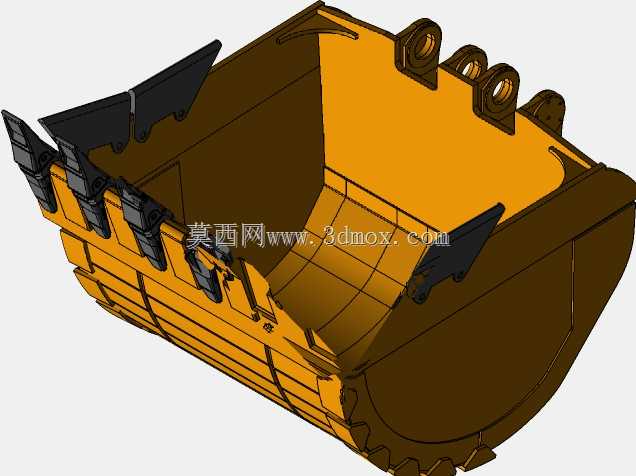

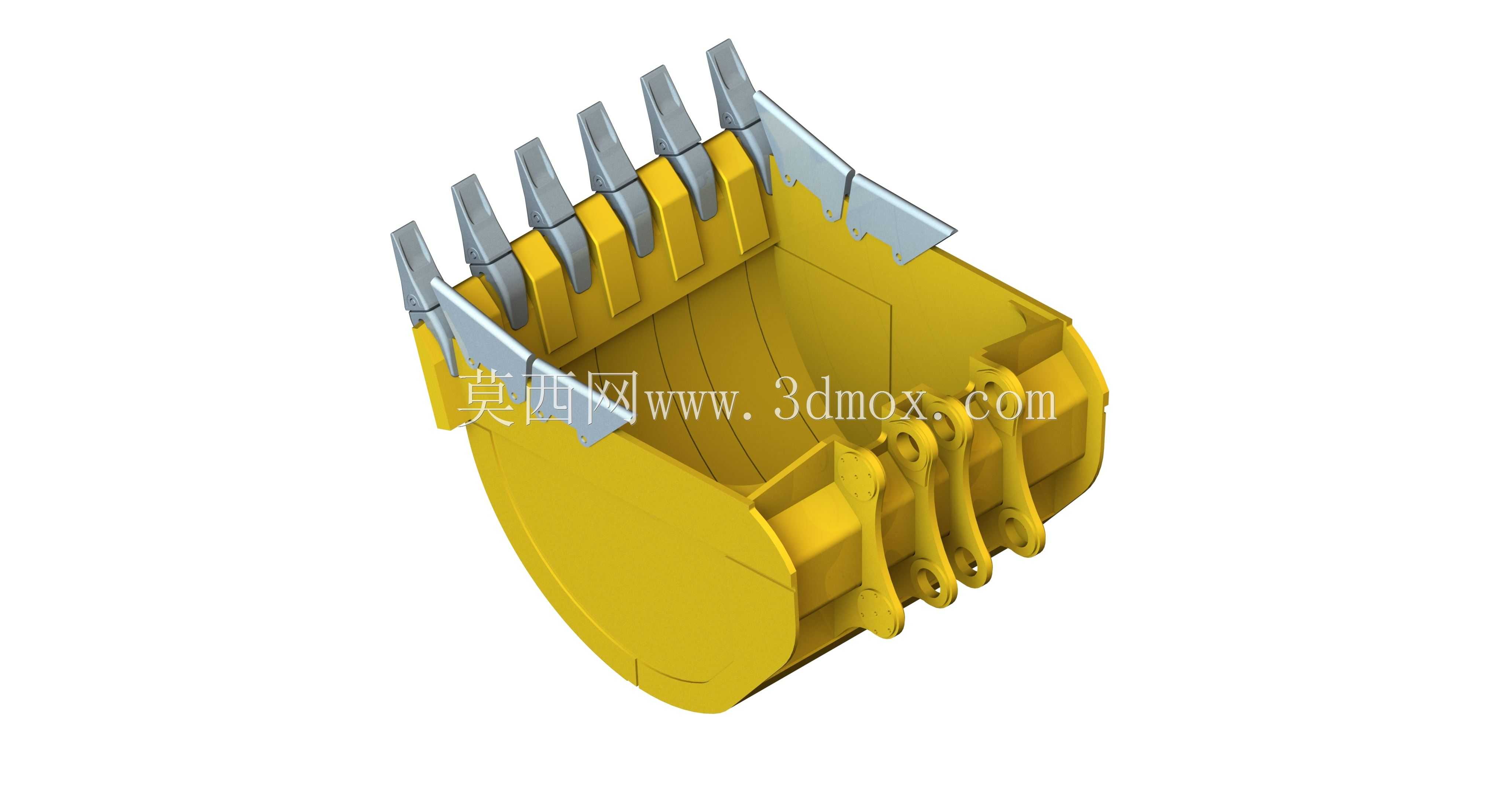

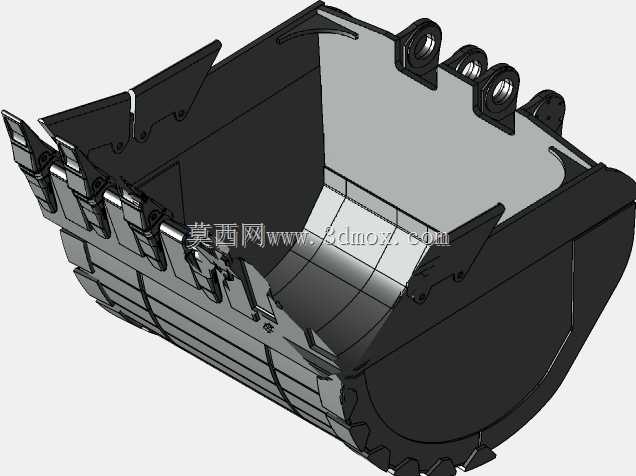

　　作为常年跟矿山设备打交道的结构工程师，第一次拿到这套PC2000级别的铲斗数模时，最先关注的是斗唇与斗齿座的焊接坡口预留——毕竟超大型矿用挖掘机的铲斗，单斗挖掘力能突破百吨级，斗齿座与主刃板的连接如果没有做全熔透坡口加背面衬垫的设计，在硬岩工况下很容易出现焊缝撕裂的失效问题。这套模型里主刃板采用了分段式耐磨钢拼接结构，不是常见的整板切割，这点很贴合现场实际：超厚耐磨钢板整板压制弧度的难度极大，分段拼接后既能保证斗腔的卸料弧度，又能降低加工时的残余应力，避免后期使用中出现刃板变形。

　　从应用场景来看，这类大斗容铲斗主要匹配千吨级级别的矿用液压挖掘机，服务于露天煤矿、金属矿的表层剥离与矿石装载作业，偶尔也会用于大型水利工程的土石方开挖，作业对象多为爆破后的花岗岩、玄武岩或者冻土层，对结构的抗冲击、耐磨损性能要求极高。模型里斗齿采用了长锥柄岩石齿构型，齿尖做了圆弧过渡的硬化层预留结构，齿座与主刃板的连接面做了止口定位，现场更换斗齿时不需要反复对位，敲入锁销就能完成固定，能大幅缩短停机维护的时间。侧刃板部分额外加了双层耐磨护板，护板与侧刃板之间预留了3mm的堆焊间隙，现场使用时可以根据磨损情况直接在表面堆焊耐磨层，不需要整体更换侧刃板，能有效降低全生命周期的使用成本。

　　设计思路上，这套铲斗没有盲目追求斗容最大化，而是在斗腔深度与挖掘阻力之间做了平衡：斗背的弧度采用了变曲率设计，靠近斗唇部分的曲率更大，切入料堆时的阻力更小，靠近铰接耳部分的曲率放缓，既能保证物料装满后不会轻易撒漏，又能让卸料时物料能顺着弧度快速滑出，不会出现粘斗的问题。铰接耳板的位置做了加厚处理，四组铰接孔的同轴度公差在模型里做了明确的装配基准约束，与斗杆、连杆的连接间隙预留符合重型工程机械的配合标准，不会出现安装时孔位错位、销轴打不进去的问题。耳板内部还加了十字形加强筋，筋板的走向完全匹配挖掘时的力流传递路径，把斗齿受到的冲击力均匀分散到整个斗背结构上，避免应力集中导致耳板开裂。

　　安装边界方面，这套铲斗的铰接孔中心距、销轴直径完全匹配PC2000挖掘机的工作装置接口，不需要对斗杆前端做任何改装就能直接换装。斗体的整体宽度、回转半径都控制在主机的作业参数范围内，不会出现挖掘时铲斗碰撞履带板或者动臂的问题。斗底部分做了圆弧过渡的加厚区，对应卸料时的物料冲击位置，厚度比斗侧壁高出40%，同时在斗底与侧刃的连接位置加了三角形加强筋，避免装载大块岩石时把斗角撞变形。侧齿的突出量比主齿稍短，既能在修坡作业时起到刮平的作用，又不会因为突出过多导致侧齿受力过大断裂。另外模型里所有的焊缝位置都做了内凹的圆角处理，没有尖锐的应力集中点，焊接完成后不需要做过多的打磨处理就能直接进行抛丸涂装，符合重型结构件的加工工艺要求。

　　从实际使用的角度看，这类重型岩石铲斗的设计核心从来不是越厚重越好，而是要把耐磨材料用在真正受冲击、受磨损的位置，在保证结构强度的前提下尽可能控制斗体自重，不然会额外增加主机的负载，反而降低挖掘效率。这套模型里的加强筋布置、耐磨板分区都完全贴合这个设计逻辑，没有多余的冗余结构，每个结构特征都对应明确的工况需求：比如斗唇上方的护板是为了阻挡爆破后飞溅的碎石砸坏斗杆前端的油缸管路，侧壁的加强筋是为了应对大块岩石的侧向挤压，铰接耳处的防尘密封槽预留是为了安装密封圈，避免矿渣进入销轴套加剧磨损。对于做矿山设备结构设计、或者需要做挖掘机属具选型的工程师来说，这套数模的结构细节完全可以作为同级别铲斗设计的参考基准，不管是做有限元分析的模型简化，还是做加工工艺的编制，都能直接对应到实际生产的各个环节，不会出现数模结构与实际加工脱节的问题。
