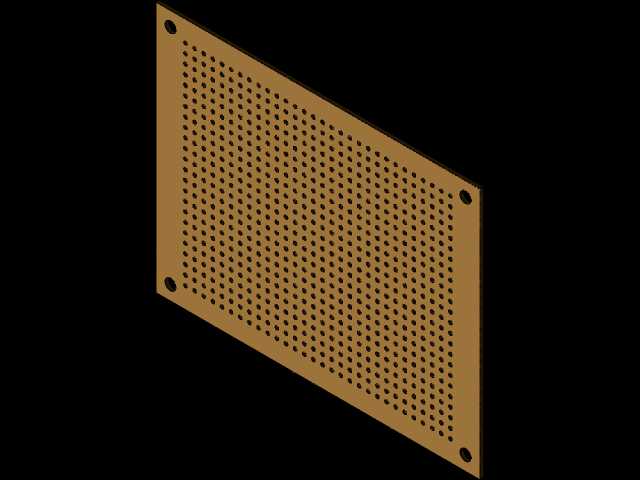

70×90×1mm通用多孔万用印刷电路板

　　在电子设备装联、原型电路验证、小批量工控板卡改制的场景里，这类标准化尺寸的多孔万用电路板是结构设计与电气装联环节衔接最频繁的基础构件，不同于定制蚀刻的专用PCB，它的核心价值在于省去开板打样的周期，适配研发阶段快速搭试电路、老旧设备板卡应急替换、非标控制模块临时搭建的实际需求。从结构设计层面看，这块板的外形尺寸严格控制在70mm×90mm×1mm，厚度选取1mm的环氧玻纤基材，既保证了板身的抗弯强度，避免在插拔接插件、焊接较重元器件时出现板体弯折导致的铜箔脱落，又不会因为板厚过大占用过多设备内部的安装空间，四个角位预留的固定安装孔，孔位间距经过标准化校核，可直接适配常规的M3铜柱或螺丝固定，不需要二次打孔加工，安装边界清晰，

　　在做设备内部布局时，只要预留出对应长宽的平面区域，加上板厚1mm的Z向空间，以及焊接元器件后突出板面的高度余量，就能完成布局预留，不会和周边的结构件、走线槽产生干涉。板身的孔位采用标准2.54mm间距的矩阵排布，这个间距完全匹配直插式元器件的引脚间距，不管是常用的直插电阻、电容、二极管，还是DIP封装的芯片、接线端子，都能直接插入孔位完成焊接，不需要额外扩孔或者调整引脚间距，孔位的导通设计上，每个独立孔位都做了独立焊盘，相邻孔位之间默认不连通，使用者可以根据实际电路走向，通过焊锡或者飞线完成所需的线路连接，灵活性远高于预布线路的成品板，不管是模拟电路、数字电路还是功率驱动电路的搭试，都能适配。设计这类板件的时候，首先要考虑的是基材的耐温性能，因为手工焊接的温度通常在300℃以上，1mm厚度的FR-4基材可以承受短时间的高温焊接，不会出现板体起泡、变形的问题，其次是孔位的同心度，矩阵排布的孔位如果出现偏移，会导致多引脚的直插芯片无法顺利插入，所以建模时所有孔位的坐标都严格按照2.54mm的网格对齐，四个安装孔的位置距离板边的距离统一设置为5mm，既保证了安装孔周边的基材强度，不会因为螺丝锁紧导致板边开裂，又不会占用过多的有效布线孔位。在实际设备应用中，这类板件常被安装在机床控制箱、小型自动化设备的电控仓、教学实验台的模块位里，用来搭建信号转换、接口扩展、临时控制的电路，相比面包板，它的焊接连接可靠性更高，抗振动性能更好，

　　不会因为设备运行的振动出现引脚接触不良的问题，相比定制PCB，它的准备周期为零，研发阶段可以随时取用，快速完成电路功能验证，等电路定型后再转成定制PCB生产，能大幅缩短研发迭代的周期。从三维建模的角度看，构建这个板件模型时，首先要确定外形基准面，以板的底面为安装基准，所有孔位的拉伸切除都从这个基准面开始，保证板厚方向的尺寸精度，四个安装孔做沉头设计的预留，适配不同头型的固定螺丝，板身的表面做哑光环氧材质的质感处理，焊盘位置做环形的铜箔区域建模，还原真实板件的外观特征，方便在做整机三维装配时，直观看到板件的安装位置和周边构件的间隙，提前排查干涉问题。很多刚接触结构设计的工程师在做电控部分布局时，容易忽略万用板的安装孔位和板厚尺寸，

　　导致预留的安装柱位置和板件孔位对不上，或者Z向空间预留不足，焊接完元器件后盖板无法合上，这个标准化尺寸的板件模型，能直接导入装配体中做布局校核，不需要自己重新绘制板件轮廓和孔位，能节省不少建模时间。另外，板件的边缘做了圆角处理，避免尖锐的板边在安装时划伤线材或者操作人员的手，这个细节在实际生产装配中很重要，很多自制的裁刻板因为边缘没有做倒角处理，很容易划破导线的绝缘层，造成短路隐患，而标准化量产的这类万用板，边缘都经过了打磨处理，不存在这类问题。在做设备维护时，如果遇到老旧设备的专用PCB损坏，又找不到替换备件的情况，也可以用这类万用板按照原电路重新搭焊，快速恢复设备运行，比重新定制PCB的成本低、速度快，尤其适合停产多年的老旧机床、工控设备的维修场景。
