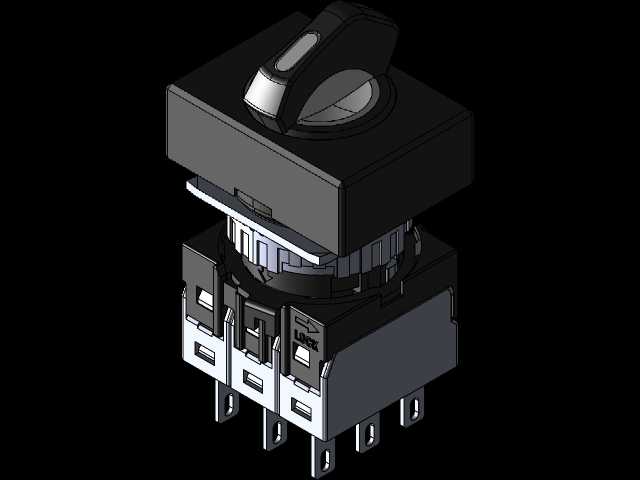

S16RT-S多档位选择开关三维结构

　　这款选择开关属于低压电气控制回路里的核心操作元件，日常在机床操作面板、自动化产线控制站、小型配电控制柜里都能见到同类型产品的身影，主要承担回路通断切换、多档位功能选择、手动自动模式切换的实际作用，操作人员通过旋转顶部的操作手柄，就能带动内部触点组完成对应回路的接通与分断，实现不同控制逻辑的切换。从结构设计来看，这款开关采用模块化堆叠设计思路，顶部的操作旋钮做了防滑弧度处理，旋钮下方设置了定位档位结构，能保证每次旋转到位后有清晰的档位反馈，避免操作时出现档位虚位、切换不到位的问题；旋钮下方的安装基座做了标准的面板安装卡接结构，适配常规工业控制柜的面板开孔尺寸，安装时只需要将主体从面板正面插入开孔，背面用配套的锁紧卡扣固定即可，

　　不需要额外的螺丝固定，能大幅提升面板装配的效率。开关下半部分的触点模块采用可堆叠扩展的结构设计，用户可以根据实际控制回路的数量需求，增减对应的触点模块，不需要更换整个开关主体，这种设计能大幅降低备件库存的品类压力，也方便后期现场维护时快速调整触点配置。每个触点模块都设置了独立的动触点与静触点结构，动触点跟随转轴的转动完成位置切换，静触点则通过底部的插片式接线端子引出，接线端子采用标准的快插适配尺寸，既可以用螺丝压接导线，也能配套对应的快插端子完成快速接线，适配不同场景的接线需求。从安装边界来看，这款开关的面板突出高度控制在常规操作元件的标准范围内，不会因为突出过高导致现场操作时误碰，也不会因为突出过矮导致操作时施力不便；

　　开关背面的主体深度适配厚度2mm以内的冷轧钢控制面板，安装后背面的触点模块与柜内其他元件保留足够的安全电气间隙，不会因为距离过近引发爬电问题。在实际功能特性上，这款选择开关的档位定位结构采用弹簧钢珠定位，每个档位的切换扭矩控制在适合人手操作的范围内，既不会因为扭矩过大导致操作费力，也不会因为扭矩过小在设备振动场景下出现档位自行偏移的问题；触点部分采用银合金触点材质，能承受常规控制回路的额定电流，在频繁通断的场景下也能保持稳定的接触性能，不会因为触点氧化导致接触不良。设计过程中，这款开关的所有配合尺寸都遵循低压控制电器的相关行业标准，操作手柄的旋转角度、安装开孔的尺寸、接线端子的规格都和同类型主流产品保持通用互换性，

　　用户在旧设备改造替换时，不需要重新修改面板开孔，也不需要调整接线位置，就能直接完成替换安装。开关的外壳部分采用阻燃工程塑料材质，具备足够的绝缘性能与耐温性能，在柜内正常工作温度范围内不会出现材质变形、绝缘性能下降的问题，外壳的拼接缝隙做了错位设计，能避免日常使用时灰尘、少量飞溅的液体直接进入开关内部，提升元件在工业现场环境下的适应能力。从三维建模的细节来看，模型还原了开关内部的转轴传动结构、触点的分合位置关系、安装卡扣的弹性结构，不管是用来做控制柜面板的布局装配验证，还是用来做电气操作元件的结构原理演示，都能提供足够的细节支撑，建模时对各个零件的配合公差做了对应还原，能直观看到各个部件的装配关系，方便结构设计人员理解这类选择开关的内部构造，在做控制柜布局设计时，也能直接调用模型核对安装空间、操作空间是否满足设计要求，避免后期装配时出现空间干涉的问题。
