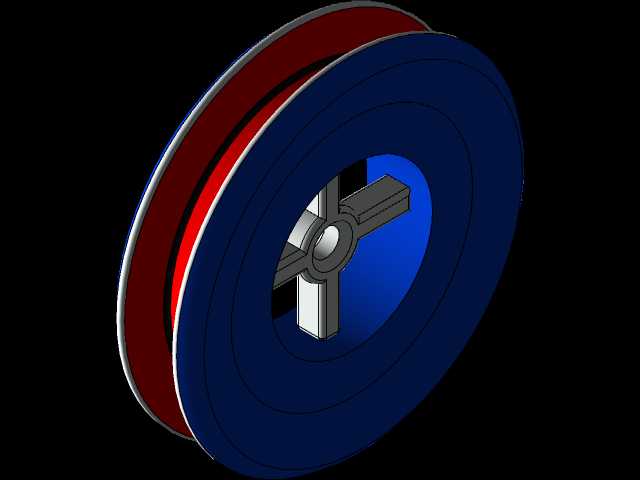

重型皮带传动用双槽V带滑轮结构

　　这类重型皮带传动滑轮主要应用在矿山输送、机床主轴传动、农业机械动力传输这类需要大扭矩传递的工况场景中，区别于轻型家电、小型设备用的薄型带轮，该结构针对中低速重载的传动需求做了针对性的结构强化，能够在持续负载、小幅冲击的工况下保持稳定的传动效率，避免带轮形变导致的皮带跳齿、打滑甚至断裂问题。从结构设计来看，该滑轮采用双轮槽设计，可适配两根V型皮带并行传动，相比单槽结构能传递更大的额定扭矩，同时单根皮带出现意外损伤时，另一根皮带可临时承载动力输出，避免设备瞬间停机造成的生产损失，适合不允许意外断供的连续生产场景。轮辐部分采用十字交叉的辐板结构而非实心轮体，在保证整体结构刚度、满足重载下形变量控制要求的前提下，

　　大幅降低了带轮自身的转动惯量，减少设备启动阶段的动力损耗，同时也降低了轮体自身重量，减轻配套传动轴的径向负载，延长轴承的实际使用寿命。中心安装孔采用同轴台阶孔设计，可直接与传动轴的定位轴肩配合，不需要额外加装定位套即可完成轴向定位，孔侧预留的键槽位置可适配普通平键连接，能够传递足够的周向扭矩，避免带轮与轴之间出现相对转动的打滑问题。轮槽的截面角度严格匹配常用B型V带的楔角参数，槽面做了圆弧过渡处理，避免尖锐棱边切割皮带的帘布层，减少皮带运行过程中的磨损，延长皮带的更换周期。轮缘部分做了加厚处理，相比普通轻型带轮的轮缘厚度提升了近40%，能够承受皮带张紧时产生的持续径向压力，不会在长期张紧力作用下出现轮缘外张、槽距变大的问题。

　　安装边界方面，该带轮的轴向总厚度控制在适配标准双槽皮带的安装间距范围内，不需要额外调整电机与从动轴的安装跨距，可直接替换同规格的老旧铸铁带轮，轮体外径适配常规传动比的减速传动场景，中心安装孔的直径可根据配套轴径做适配调整，不需要改动整体轮体的外部结构。在实际选型使用中，这类带轮需要配合对应的张紧机构使用，安装时要保证两轮的轮槽处于同一平面，避免皮带偏磨；十字辐板的结构在高速运转时的动平衡表现优于三辐条结构，不需要额外做过多的动平衡配重即可满足中高线速度的传动要求，同时辐板之间的空隙可方便运维人员穿过工具调整中心孔的紧固螺栓，日常检修维护的操作空间更充足。不同于冲压成型的薄钢板带轮，该结构的整体刚性更强，在有粉尘、轻微腐蚀的工业车间环境中，不会因为轮体薄出现锈蚀穿孔的问题，长期使用的结构稳定性更好，适合作为固定设备的长期配套传动部件使用。
