汽车轮辋结构三维设计作品

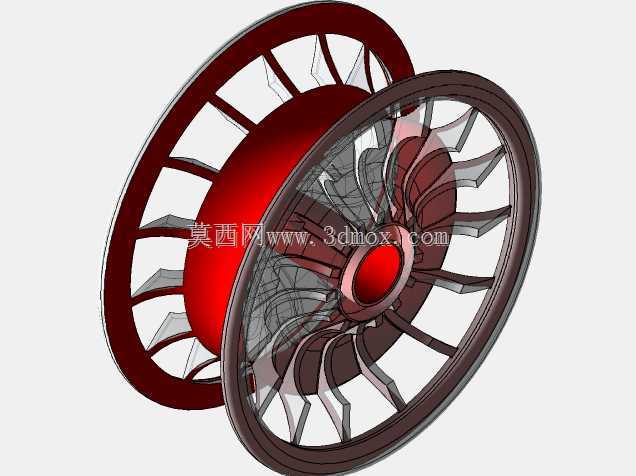

　　轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的安全边界，日常设计过程中需要兼顾结构强度、装配公差与轻量化需求，很多刚接触行走系统设计的工程师容易忽略轮辋与轮胎、制动盘、转向节的配合间隙，最终导致实车装配出现干涉问题。这款轮辋的结构设计采用了多辐条对称式布局，辐条采用变截面过渡设计，从轮心安装盘位置向轮缘位置逐渐收窄，既能够保证轮心区域的安装刚度，满足轮毂轴承、制动总成的安装受力需求，也能在轮缘区域降低不必要的材料冗余，实现非簧载质量的有效降低，对于提升整车操控响应性有明显帮助。从实际应用场景来看，这类轮辋结构适配多数家用乘用车辆的使用需求，既可以满足日常城市铺装路面的行驶承载要求，

　　也能应对非铺装路面的交变冲击载荷，轮缘部位采用了加厚卷边设计，能够在轮胎受到侧向冲击时避免轮辋变形导致的轮胎脱圈风险，这一点在低扁平比轮胎的适配场景中尤为重要，很多改装场景下的轮辋失效问题，本质就是轮缘刚度不足导致的冲击变形。设计过程中首先需要明确安装边界尺寸，轮心的定位孔直径需要与轮毂轴头的配合尺寸严格匹配，采用过渡配合公差保证同轴度，避免高速行驶时出现车轮抖动问题；螺栓孔的分布圆直径需要与原车转向节的安装孔位完全对应，孔位的角度公差控制在±0.1°以内，保证安装时螺栓能够顺利穿入，不会出现附加安装应力。轮辋的槽深设计需要兼顾轮胎拆装的便利性与结构刚度，过深的轮槽会降低轮辋整体的抗扭刚度，过浅则会导致轮胎拆装难度大幅提升，

　　甚至在充气过程中出现轮胎弹出的安全隐患，这款设计的轮槽深度经过反复校核，既满足常规扒胎设备的操作空间要求，也保证了轮辋中部的结构强度，在承受垂向冲击时不会出现轮槽塌陷的问题。辐条的背面设计了均匀分布的减重凹槽，在不降低辐条抗弯截面模量的前提下，去除了非受力区域的多余材料，同时凹槽的走向顺着辐条的应力传递路径设计，能够避免应力集中导致的辐条断裂问题，很多早期的轮辋设计就是因为减重槽位置不合理，在长期交变载荷作用下出现辐条根部开裂的故障。轮辋的气门嘴安装位设置在相邻两根辐条的中间位置，避开了辐条的受力集中区域，同时预留了足够的安装空间，能够适配常规的橡胶气门嘴与金属胎压监测气门嘴，不会出现安装时与辐条干涉的问题。在与轮胎的配合面上，

　　设计了符合标准的轮辋峰结构，能够在轮胎充气到位后自动卡入轮胎胎圈的卡槽内，保证车辆行驶过程中轮胎与轮辋不会出现相对转动，避免动平衡失效的问题。整个轮辋的安装端面平面度公差控制在0.05mm以内，保证与制动盘、轮毂轴承的安装面完全贴合，不会出现安装面倾斜导致的制动抖动问题。对于从事汽车底盘设计、车轮改装设计的工程师来说，这类轮辋的结构模型能够直观展示各部位的尺寸配合关系，帮助理解轮辋设计过程中的受力传递路径与装配边界要求，在进行同类型产品设计时，可以参考其辐条布局、轮缘结构、安装位设计的思路，结合具体的车型载荷参数、轮胎尺寸参数调整对应尺寸，避免出现结构强度不足或者装配干涉的问题。
