多辐条镂空轮毂配套橡胶轮胎结构设计

　　这套轮组结构的设计初衷，是面向小型低速行走设备的行走端配套需求，常见于厂区短途转运AGV、小型电动巡检车、低速物料搬运台车这类对轮组承重、安装适配性有明确要求的场景，区别于高速乘用车辆的轮组设计，这类轮组不需要考虑超高速下的动平衡冗余，但需要兼顾静态承重稳定性、安装维护便捷性以及常规工况下的耐磨表现。

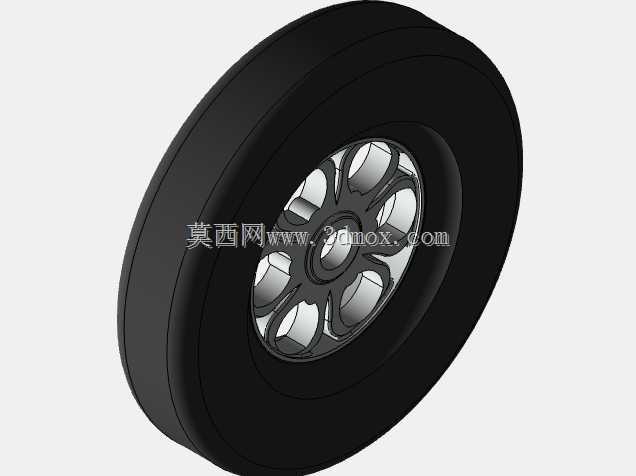

　　从结构拆分来看，整套轮组分为橡胶外胎与金属轮毂两个核心部分，外胎采用常规的实心橡胶结构设计，胎面做了等距的浅环形防滑槽处理，没有设置复杂的越野胎纹，适配平整硬化铺装路面的行走需求，胎侧做了圆弧过渡处理，避免轮组在小角度转向剐蹭地面时出现胎侧撕裂的问题，胎体与轮毂的配合面设计了过盈配合的定位台阶，装配时通过压装工艺将橡胶胎体固定在轮毂外圈，不需要额外的紧固件锁止，能够避免轮组长时间滚动后出现胎体与轮毂相对滑移的问题。

　　轮毂部分采用多辐条镂空的结构设计，辐条数量为八组，每组辐条之间做了大尺寸的镂空减重处理，在保证轮毂整体径向承重能力的前提下，尽可能降低轮组自身的转动惯量，减少行走驱动端的动力损耗。轮毂中心设置了阶梯式安装轴孔，轴孔端面预留了轴承安装位，能够适配标准尺寸的深沟球轴承压装，轴孔周边设计了均匀分布的螺栓安装孔位，可直接与行走驱动轴的连接法兰对接，安装时不需要额外做转接件加工，适配常规的小型行走轴系安装尺寸。轮毂的轮辋部分做了翻边限位结构，翻边高度刚好卡住橡胶外胎的侧边，既能够限制胎体的轴向窜动，也能在轮组承受侧向力时避免胎体从轮辋上脱出。

　　从安装边界来看，这套轮组的轴向总宽度控制在适配小型设备轮舱的尺寸范围内，安装时轮组外侧与设备轮舱侧板的预留间隙不小于10mm即可，避免转向过程中出现剐蹭；中心安装轴孔的公差带按照H7精度设计，与标准轴承外圈的配合精度满足低速转动的同轴度要求，不需要额外做配磨加工。辐条的截面采用变厚度设计，靠近中心轴座的位置辐条厚度更大，向轮辋方向逐渐收薄，通过应力仿真验证，在额定承重工况下，辐条的最大应力集中点出现在轴座与辐条的过渡圆角位置，设计时特意将该位置的圆角半径加大，减少应力集中带来的结构断裂风险，同时该位置做了局部加厚处理，提升长期交变载荷下的结构疲劳寿命。

　　在实际应用场景中，这类轮组的单轮额定承重能够覆盖多数小型低速设备的单轮载荷需求，橡胶胎体的邵氏硬度控制在65-70度区间，既能够保证硬化路面上的滚动阻力处于较低水平，也能过滤掉路面细小颗粒带来的振动，减少设备上部搭载的精密元器件受振动影响出现故障的概率。镂空的辐条结构除了减重之外，也方便日常运维时清理缠绕在轮毂上的杂物，比如厂区地面常见的包装带、细绳等异物，不需要拆卸轮组就能直接从镂空位置清理，降低运维工作量。轮辋与胎体的配合面做了滚花处理，进一步增加胎体与金属轮毂之间的摩擦力，即使在频繁正反转、急停急走的工况下，也不会出现胎体打滑空转的问题。

　　设计过程中也充分考虑了加工工艺性，轮毂部分采用一体铸造成型后做机加工的工艺路线，所有安装面、轴承位都留了统一的机加工余量，不需要多工序换装夹具就能完成全部机加工步骤，适合批量生产加工；橡胶外胎采用模压硫化工艺一次成型，胎体内部没有额外的帘线层结构，降低生产制造成本的同时，也能避免帘线层脱层带来的胎体鼓包问题，适配低速工况下的长周期使用需求。整套轮组没有设计复杂的密封结构，因为应用场景以室内干燥硬化路面为主，不需要考虑泥水侵入轴承的问题，进一步简化了结构，降低后期维护更换的成本，当胎体磨损到极限值时，只需要通过压装工具更换新的橡胶外胎即可，轮毂部分可以重复使用，减少备件损耗成本。
