直列四缸发动机曲柄连杆机构装配结构

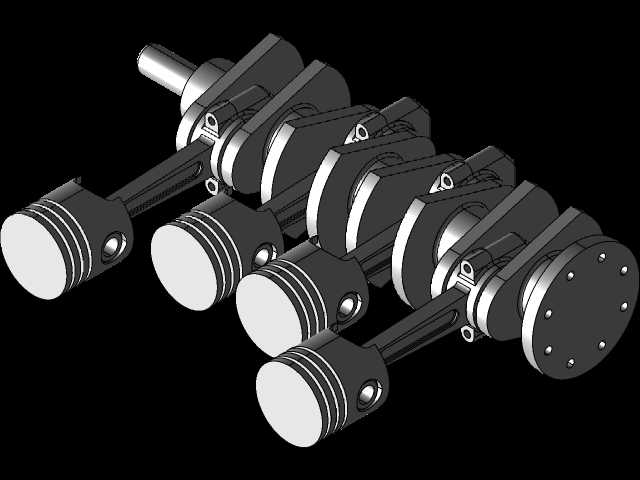

　　这套曲柄连杆组件是直列四缸四冲程内燃机的核心动力转换单元，在乘用车动力总成、小型通用发电机组、农用机械动力配套等场景中，承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心作用，是内燃机完成进气、压缩、做功、排气四个工作循环的关键传动载体。从结构设计逻辑来看，整套组件采用直列等缸距排布，四个曲柄销按照180度相位角错位布置，匹配四冲程发动机1-3-4-2或者1-2-4-3的常见点火顺序，能够保证相邻气缸做功行程的衔接平顺性，降低曲轴运转过程中的扭转振动，避免动力输出出现明显的扭矩波动。每个曲柄单元都配套独立的活塞、活塞销与连杆部件，活塞头部预留了活塞环安装槽位，建模时还原了气环与油环的安装边界，能够保证燃烧室的密封性能，

　　同时将缸壁多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。连杆采用锻钢件的等强度结构设计，大头采用剖分式结构匹配轴瓦安装，小头通过活塞销与活塞铰接，建模时预留了轴瓦、衬套的安装间隙，能够还原实际装配过程中的公差配合要求，大头与曲柄销的配合面、小头与活塞销的配合面都按照滑动摩擦副的设计要求做了同轴度约束，避免运转过程中出现偏磨、卡滞的问题。曲轴的支撑端采用全支撑结构设计，每个曲柄臂两侧都设置主轴颈支撑位，匹配缸体上的主轴承盖安装位，能够有效平衡曲柄连杆机构往复运动产生的惯性力，降低曲轴运转过程中的弯曲变形量，曲轴输出端预留了飞轮安装法兰与定位销孔，输入端匹配正时齿轮、皮带轮的安装轴颈，能够与配气机构、前端附件驱动系统完成装配对接。

　　从安装边界来看，整套组件的轴向尺寸、径向回转半径都严格匹配直列四缸发动机的缸体型腔尺寸，活塞在上止点、下止点位置时的行程距离完全对应设计排量要求，连杆摆动过程中不会与缸筒内壁、曲轴箱内壁发生运动干涉，所有运动副的配合间隙都按照量产内燃机的装配公差要求做了预留，既可以作为内燃机结构教学的演示模型，也能够为动力总成开发阶段的曲柄连杆机构选型、运动仿真校核提供三维结构参考。在实际工程应用中，这类结构的建模需要重点关注曲柄相位角的准确性、活塞行程与曲轴回转半径的匹配关系、连杆摆动角度的极限位置校核，任何一个参数的偏差都会导致运动干涉或者压缩比不符合设计要求，这套模型在结构还原上完整覆盖了曲柄连杆机构的所有核心装配关系，没有省略关键的连接结构与配合特征，能够直接用于运动仿真分析、装配工艺演示以及相关零部件的结构参考。
