HP16航空发动机主体结构三维数模

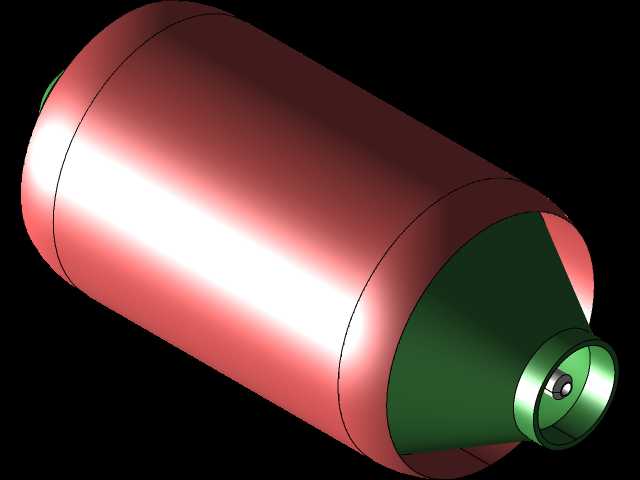

　　这款HP16发动机的三维结构数模，完整还原了小型涡喷类动力装置的核心构型，从结构设计逻辑来看，整体采用了回转体为主的布局思路，主体外壳为等直径圆柱段，尾部衔接收敛型喷管结构，前端预留了压气机与进气连接的安装接口，整体外轮廓的同轴度公差在建模阶段就做了基准约束，所有回转特征均以中心主轴为统一基准，避免后续装配出现阶差问题。从实际应用场景来看，这类动力装置多用于小型高速无人机、靶机或者航改型小型动力单元，对结构的紧凑性、重量控制有极高要求，建模过程中对外壳的壁厚做了等厚处理，在保证结构刚度的前提下尽可能降低无效重量，外壳表面的环形加强筋并非装饰特征，而是对应实际产品中壳体拼接的焊缝位置与加强箍安装位，

　　能够承受燃烧室工作时的内部高温高压载荷，避免壳体出现鼓胀变形。收敛段喷管的型线设计采用了渐缩式流道，内壁面做了光滑过渡处理，没有出现曲率突变的位置，能够保证高温燃气在排出过程中减少流阻损失，将燃气的内能尽可能转化为喷射动能，喷管出口位置的小直径安装边，用于连接尾喷口调节片或者排气温度测量组件，接口尺寸采用了标准的航空紧固件安装孔位，孔位均布在安装端面上，同轴度与端面跳动公差都在建模时做了参数化约束，方便后续对接其他附属组件。主体圆柱段的内部空间，从结构划分来看依次预留了压气机段、燃烧室段、涡轮段的安装腔室，各腔室之间的定位台阶尺寸都做了明确的建模标注，不同腔室的内径差对应了不同组件的安装定位面，装配时不需要额外做适配调整，

　　能够直接完成轴向定位。外壳前端的安装边结构，用于连接进气机匣与附件传动机匣，安装孔的排布采用了对称布局，能够保证装配时的受力均匀，避免工作过程中出现振动偏载。从安装边界来看，整个发动机主体的最大外径为圆柱段外壳尺寸，总长度从前端安装面到喷管出口端面的轴向尺寸做了参数化控制，安装时的支撑点可以选在圆柱段前后两个加强箍位置，支撑结构的安装空间预留足够，不会和周边的机载设备出现干涉。建模过程中对所有的圆角、倒角特征都做了工程化处理，没有出现无意义的尖锐棱角，所有的密封面位置都预留了密封槽的安装空间，对应O型密封圈的尺寸规格做了匹配设计，能够保证高温高压工况下的密封可靠性。从结构功能实现的角度来看，这款模型的外壳部分承担了承压、安装定位、

　　气流导向的多重作用，内壁面的光滑度要求在建模时就做了约束，避免气流在腔室内出现紊流影响燃烧效率，外壁面的平整性则为后续敷设隔热层、安装外部管路与附件预留了安装平面，不需要额外做加工处理。喷管部分的绿色特征段对应了耐高温合金材料的应用区域，建模时对该段的壁厚做了加厚处理，能够承受燃气排出时的高温冲刷，和主体圆柱段的连接位置采用了搭接式结构，配合环形焊缝实现密封连接，建模时预留了焊接坡口的尺寸，方便后续工艺落地。对于结构设计从业者来说，这个数模完整呈现了小型涡喷发动机主体壳体的设计逻辑，从基准选择、公差约束、安装接口预留到功能区域划分，都符合航空动力装置的设计规范，既可以作为同类产品设计的参考构型，也可以用于结构力学仿真、热力学仿真的基础数模，在做改型设计时，只需要调整对应段的直径、长度参数，就可以快速衍生出不同推力等级的发动机壳体结构，不需要重新搭建基础回转特征，能够大幅缩短前期方案设计的周期。在做设备选型适配时，这个数模的外轮廓尺寸、安装接口位置都可以直接作为总体布局的参考依据，准确判断动力单元在整机中的安装空间是否充足，接口是否能够和进气系统、排气系统、燃油系统完成对接，避免在总体设计阶段出现尺寸干涉、接口不匹配的问题。
