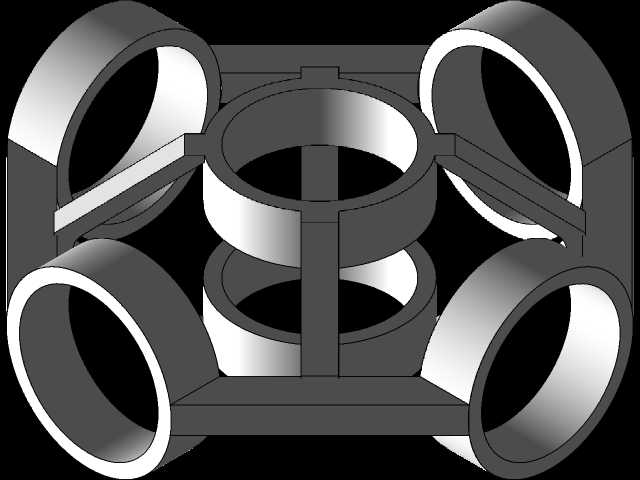

CA6140车床六环连通油路分配器结构

　　该结构为CA6140普通车床主轴箱润滑系统的核心分配构件，主要承担主轴箱内多组高速运转摩擦副的定量润滑油输送功能，实际应用场景覆盖车床主轴箱内部靠近主轴轴承组的安装区域，直接对接主轴箱进油主管路，将压力润滑油均匀分配至前后主轴轴承、中间传动轴轴承、滑移齿轮啮合面等需要持续润滑的点位，避免高速运转工况下出现干摩擦、抱轴、齿面胶合等设备故障。从结构设计来看，整体采用六个环形通道通过一体式连接筋实现连通，环形结构的内径尺寸完全匹配对应润滑点位的轴套外径，安装时可直接嵌套在对应轴段的外侧，无需额外设计复杂的安装固定支架，连接筋的厚度经过受力校核，既保证整体结构的刚性，避免润滑油压力波动导致构件变形，又尽可能减少对主轴箱内部油液回流的阻挡，

　　防止出现局部积油、油液搅动损耗过大的问题。设计过程中优先考虑了流道的通畅性，六个环形腔的连通截面经过通径计算，能够保证每个润滑点位获得足够的润滑油流量，不会出现远端点位供油不足的情况，环形腔的内壁做了等径处理，没有突兀的台阶或锐角，避免油液流动过程中产生涡流、压降，同时减少油液内杂质在流道内部的沉积，降低油路堵塞的风险。安装边界方面，该构件的整体外轮廓尺寸完全适配CA6140主轴箱内部的预留安装空间，最外侧环形结构的外径与主轴箱内壁的安装槽尺寸匹配，轴向安装尺寸不会与周边的滑移齿轮拨叉、传动轴挡圈等部件产生运动干涉，连接筋的位置特意避开了箱体内的加强筋、固定螺栓孔等原有结构，不需要对主轴箱原有结构做任何改动即可直接装配，

　　适配原厂的安装公差要求。从功能特性上，该一体式结构相比传统的分体式油管接头分配结构，减少了多个密封连接点位，大幅降低了润滑油泄漏的概率，同时整体结构的抗振性能更好，能够适应车床运转过程中产生的持续振动，不会出现接头松动、油管脱落等问题。环形结构的端面设计有密封槽位，安装时配合O型密封圈即可实现与轴套、箱体壁面的静态密封，密封槽的深度、宽度尺寸按照对应线径的密封圈压缩比标准设计，保证在0.3MPa的润滑系统工作压力下不会出现渗油情况。设计时还考虑了加工工艺性，整体结构可通过一次铸造成型后再做流道的精加工，不需要复杂的多工序拼接，加工成本更低，成品的尺寸一致性更好，适合车床备件的批量生产替换。实际使用过程中，该分配器的油流方向经过优化，润滑油进入环形腔后会沿着环形内壁均匀布开，再通过每个环形结构上对应的出油孔流向摩擦副，出油孔的位置对准摩擦副的有效润滑区域，保证油液能够直接进入摩擦接触面，提升润滑效率，减少润滑油的无效损耗。
