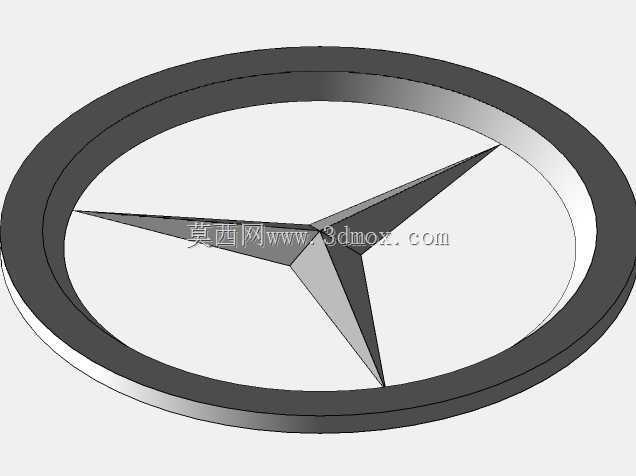

奔驰三叉星环形车标立体结构设计

　　在汽车外饰标识的结构设计工作里，这类环形三叉星车标的建模落地，需要兼顾外观辨识度与安装适配性，不能只停留在曲面造型的视觉效果上。日常的装车场景里，这类车标主要布置在车辆前进气格栅中央、尾门平整钣金面或者轮毂中心盖位置，不同安装位的结构细节会有细微差异，但核心的外观识别特征必须保持统一，也就是外圈的闭环环形结构加内部三等分分布的三叉星造型，三个星枝的夹角严格保持120度，确保任意角度观察都能快速识别品牌特征。

　　做这个结构的三维设计时，首先要敲定的是外圈环体的截面形态，不能做成简单的等径圆环，实际装车的车标环体是带有渐变弧面的，环体的外边缘做了微小的圆角过渡，避免装车后边缘积灰或者刮伤洗车抹布，环体的厚度从外沿向内圈逐步收窄，和内部三叉星的衔接位置做了顺滑的曲率连续处理，不会出现生硬的拼接棱线，这部分曲面处理如果不到位，后期做电镀或者高光注塑工艺的时候，很容易出现表面缩痕或者光影畸变，影响最终的外观质感。

　　内部三叉星的结构设计，要考虑不同安装位的强度需求，如果是布置在进气格栅位置的车标，三叉星的背面会预留均匀分布的卡扣安装位，三个星枝的末端对应三个卡扣点，中心位置预留定位柱，安装时定位柱先卡入格栅的定位孔，再将三个卡扣压入对应的安装孔，不需要额外打胶就能实现牢固固定，拆卸的时候也不会损伤格栅漆面。如果是尾门粘贴款的结构，三叉星和外圈环体的背面会做成整体平整的贴合面，边缘做0.2毫米的内凹台阶，粘贴双面胶的时候不会出现胶体外溢的情况，长期使用也不会因为胶体老化出现车标翘边的问题。

　　尺寸边界的设定上，这类车标会根据不同车型的前脸尺寸做规格区分，常规乘用车的前格栅车标外径一般控制在90毫米到180毫米区间，环体的宽度占外径的十分之一左右，三叉星的三个星枝尖端刚好和环体内壁相切，星枝本身的截面是带微弧的楔形，从中心交汇点向尖端逐步收窄厚度，中心交汇位置的厚度最大，向尖端递减的过程中保持曲面顺滑，既保证了整体的立体光影效果，也不会因为星枝过薄导致注塑成型时出现填充不足的问题。

　　实际建模过程中，要避免出现曲率突变的曲面，尤其是三叉星三个面的交汇棱线，不能做成尖锐的直角，要做R0.3左右的微小圆角，一方面是满足注塑工艺的脱模需求，避免成型时出现应力集中导致的开裂，另一方面是日常使用中不容易积攒污渍，擦拭清洁的时候更方便。环体和三叉星的背面会做统一的减重槽设计，在不影响外观面强度的前提下，把整体壁厚控制在2.5毫米到3毫米之间，壁厚均匀度偏差不超过0.5毫米，防止注塑成型时出现表面缩水、翘曲变形的问题，减重槽的筋位分布要对应安装卡扣的位置，把安装受力直接传导到整个车标本体，不会因为局部受力导致卡扣断裂。

　　从应用场景延伸来看，这类车标结构除了整车原厂装车使用，也会适配售后改装市场的需求，比如改装款的亮黑版本、碳纤维纹理版本，核心的安装尺寸和原厂保持完全一致，只需要调整外观面的工艺处理效果，就能直接替换原厂车标，不需要额外修改车身的安装位结构。设计的时候还要考虑户外使用的耐候性，结构上不能出现容易积水的凹槽，所有朝下的面都做微小的倾斜角度，雨天行驶时雨水可以自然滑落，不会在车标表面残留水痕，长期日晒雨淋也不会因为积水导致局部镀层脱落。

　　很多新手做这类标识件建模的时候，容易只追求外观的形似，忽略安装结构和工艺可行性，比如把三叉星的棱线做的过于尖锐，或者环体的壁厚不均匀，导致后期开模试产的时候反复修改，耽误项目进度。实际工程设计里，这类外观标识件的精度要求并不低，和安装位的配合间隙要控制在0.1毫米以内，装车后不能出现松动、歪斜的情况，表面的高光面要达到A级曲面的标准，反光检查的时候不能出现曲面褶皱或者光影扭曲，这样最终装车后的视觉效果才能符合品牌的质感要求。另外在做环形结构的曲率匹配时，要注意环体不是正圆形的平面环，而是带有微小的弧度，对应安装位置的车身曲面弧度，比如尾门位置的车标，环体的背面弧度要和尾门钣金的弧度完全贴合，粘贴后不会出现边缘缝隙，避免高速行驶时气流灌入导致车标脱落。
