卡通蘑菇造型趣味喷射装置结构设计

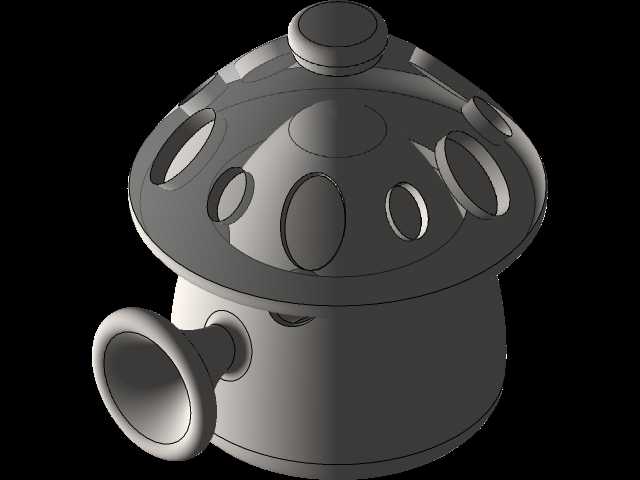

　　这款异形壳体结构的喷射类装置，最初的设计切入点是跳出常规工业喷射部件的冰冷方正造型，用辨识度极高的蘑菇仿生形态降低设备的视觉疏离感，目前这类造型的喷射装置多应用在儿童游乐区的戏水设施、主题乐园的氛围造景、文创园区的互动水景装置中，也可经过内部流道适配调整后，作为小型雾化加湿装置的外壳结构使用。从结构设计逻辑来看，整体分为上下两个核心装配段，上部的蘑菇伞盖段采用大曲率圆弧过渡的曲面造型，伞盖表面均匀分布的多组椭圆形开孔并非装饰性结构，每一处开孔都对应内部独立的导流通道，可根据使用场景需求安装不同规格的喷嘴，实现定向喷射、散射雾化等不同的流体输出效果，伞盖顶部的圆形凸台结构，是预留的快拆检修端盖，日常维护时无需拆解整个壳体，

　　仅需打开顶部端盖即可对内部的流道堵塞情况进行清理，也可通过该位置加装流量调节组件，适配不同的供水供气压力参数。下部的圆柱直筒段是整个装置的核心容腔结构，侧面伸出的大口径喇叭形接口是主流体输入端口，该接口采用锥面过渡设计，可有效降低流体进入容腔时的紊流损耗，接口的端面预留了标准密封槽，可适配常规的O型圈密封结构，与外部输送管路连接时可保证0.3MPa工作压力下无渗漏。在安装边界的尺寸把控上，设计阶段就充分考虑了户外安装的适配性，下部直筒段的底部预留了环形安装法兰，法兰上均匀分布4个安装孔，可直接通过膨胀螺栓固定在混凝土基座或者金属支架上，整体安装完成后，伞盖最大外沿的投影直径控制在合理范围内，不会占用过多的场地空间，

　　同时伞盖的曲面倾斜角度经过反复校核，可保证雨天时表面积水顺着曲面自然滑落，不会在壳体顶部形成积水残留，降低长期户外使用的锈蚀风险。内部流道的设计上，没有采用简单的直连结构，而是在容腔内部设置了缓流缓冲区，流体从侧方接口进入后，会先在缓冲区完成流速均衡，再通过伞盖内部的分流道输送到各个喷嘴位置，避免出现不同位置喷嘴压力不均、喷射距离差异过大的问题。壳体的壁厚设计遵循均匀过渡原则，所有曲面衔接位置都做了R角处理，没有出现壁厚突变的结构，不管是采用注塑工艺批量生产塑料材质的成品，还是采用金属3D打印制作小批量的金属材质样机，都能有效避免成型过程中的缩痕、应力集中等问题，提升成品的结构强度。考虑到户外使用的场景，

　　伞盖表面的开孔都做了向内的翻边处理，可减少外部的灰尘、落叶等杂物直接进入流道造成堵塞的概率，同时翻边结构也提升了开孔位置的结构强度，避免轻微磕碰就出现开孔开裂的问题。在装配逻辑上，上下两段壳体采用止口定位加卡扣连接的方式，配合密封胶圈实现防水密封，不需要额外的紧固件即可完成装配，大幅提升了现场组装的效率，后期需要对内部结构进行整体检修时，也可快速拆分上下段，无需动用专用工具。针对不同的应用场景，该结构还预留了足够的改装冗余，比如作为戏水设施使用时，可在内部加装灯光组件，光线透过伞盖的开孔射出，配合水流实现光影互动效果；作为加湿装置使用时，可在容腔内部加装雾化模块，将侧方接口改为进水口和进气口的组合结构，实现微米级雾化输出。整个结构的曲面建模过程中，所有曲率都做了连续性校验，没有出现曲面褶皱、曲率突变的问题，不管是用于手板制作还是开模生产，都能保证外观的流畅度，不会出现外观瑕疵。
