CA6140车床带凸台方形安装座结构

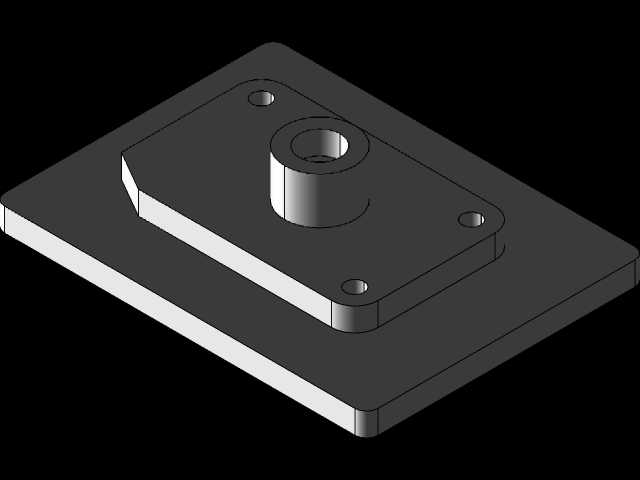

　　在普通卧式车床的日常运维与部件改装场景中，这类带中心凸台的方形安装座是十分常见的连接承载零件，主要承担CA6140车床进给系统、润滑管路附属组件或者小型检测支架的定位固定作用，区别于通用标准安装板，该零件的结构完全适配车床床身对应位置的安装基面，不需要额外做基面修配就能直接完成装配。从结构设计逻辑来看，零件主体采用矩形板状基体，四个角位设置沉头安装孔，孔位的中心距严格匹配车床床身预设的螺纹孔位置，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，装配后螺钉头不会突出安装基面，避免干涉后续搭载的组件安装。基体中心位置设置带通孔的圆柱形凸台，凸台与基体采用圆角过渡，避免应力集中在转角位置，在车床运行产生持续振动的工况下，

　　能有效降低转角处的疲劳开裂风险，凸台的内孔可以直接穿装定位轴或者管路接头，凸台的上端面作为搭载组件的轴向定位面，平面度要求控制在0.02mm以内，保证搭载组件安装后的垂直度。零件的其中一个边角做了斜切处理，这个结构并非随意设计，而是对应床身安装位置的凸起避让位，装配时不需要额外打磨基体边角就能完全贴合基面，避免出现安装间隙导致的定位偏移。从安装边界来看，矩形基体的长宽尺寸刚好覆盖床身对应位置的安装平面，不会超出床身侧边影响溜板的正常移动行程，基体的厚度经过载荷校核，在搭载重量不超过5kg的附属组件时，自身变形量控制在0.01mm以内，完全满足车床运行时的刚度要求。凸台的高度根据搭载组件的安装空间设定，

　　既保证内孔的配合长度足够传递扭矩或者定位精度，又不会因为凸台过高导致组件突出过多，和车床周边的操作手柄、移动部件产生运动干涉。设计这类零件的时候，首先要做的是现场测绘车床安装基面的所有特征，包括孔位坐标、基面凸起位置、周边部件的运动行程范围，不能直接照搬通用安装板的尺寸，否则很容易出现装配干涉或者孔位不对的问题。沉头孔的加工要注意锪平深度一致，避免螺钉锁紧后基体出现倾斜，中心凸台的内孔和上端面要在一次装夹中完成加工，保证内孔轴线和上端面的垂直度，否则搭载的组件会出现倾斜，影响运行精度。零件的材质一般选用45号钢，表面做发黑处理，提升防锈能力，适配车床车间多切削液、多油污的工作环境，不需要做额外的表面涂装，

　　避免涂层脱落污染车床的导轨面或者传动部件。在实际应用中，这类安装座除了固定原厂的附属组件，也常被用来加装车床的数显尺支架、冷却喷嘴调整座、自动送料的小型导向架，只要孔位和基面匹配，不需要对车床床身做额外的钻孔攻丝改造，就能快速完成加装，不会破坏车床本身的原有结构强度。很多车床改装场景中，设计人员容易忽略安装座的边角避让和凸台高度校核，导致装配后出现和溜板、刀架的运动干涉，不得不二次打磨修整，既影响零件的外观，也会降低安装座的结构强度，这个结构在设计阶段就把所有干涉点做了提前避让，所有边角的倒角和圆角都按照机床加工的工艺要求设定，不需要钳工额外做过多的修配工作，加工完成后可以直接投入装配。
