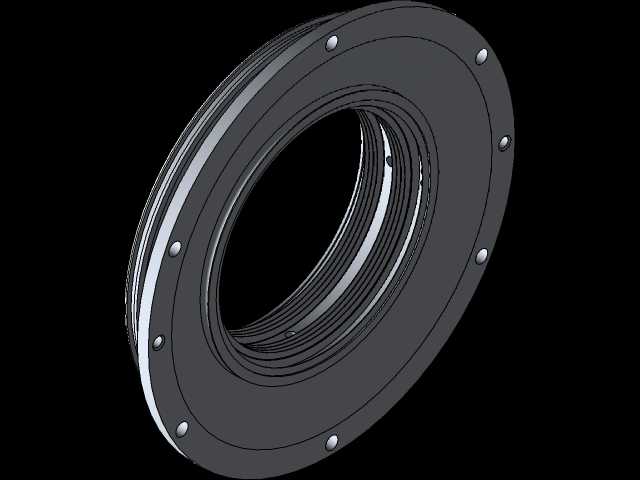

石油天然气用迷宫式铝合金密封环结构

　　在石油与天然气开采、输送场站的动设备轴端密封场景中，迷宫式密封结构是无接触密封方案里应用占比极高的一类构件，这款铝合金材质的迷宫密封环，正是针对这类工况的轴系密封需求完成的结构设计。不同于接触式密封件需要与轴面持续摩擦产生损耗，该密封环依靠多层环形节流齿槽形成的流阻效应，对泄漏的工艺介质实现逐级节流降压，最终把介质泄漏量控制在工况允许的范围内，全程无接触摩擦的特性，让它在高速轴系上的使用寿命远高于橡胶、填料类接触密封件，也不会出现接触密封件磨损后轴面被拉伤的问题。设计阶段首先考虑的是工况适配性，石油天然气场站的输送介质里常带有少量烃类组分、凝析液与固体杂质，选用铝合金作为基体材料，一方面是利用铝合金本身优异的抗腐蚀性能，

　　避免长期接触介质出现锈蚀剥落，剥落的锈渣卡入密封间隙引发轴系磨损；另一方面铝合金的密度低，整环的重量远低于钢制密封件，在大直径轴系上安装时，不会给轴端增加过多的旋转惯量，也能降低安装对位的操作难度。结构上采用多层同心环形迷宫齿的布局，齿与齿之间预留了均匀的膨胀间隙，这是考虑到设备运行时轴系与密封环会存在温度差，铝合金的线膨胀系数比钢材高，预留的间隙可以避免温度升高后密封齿与轴面发生碰磨，同时每道迷宫齿的齿顶都做了微小的倒角处理，即便安装时存在少量同轴度偏差，也不会出现齿尖刮蹭轴面的情况。从安装边界来看，该密封环的外圈设置了均匀分布的沉头安装孔，孔位的节圆直径与设备端盖的安装螺孔完全匹配，安装时直接将密封环嵌入端盖的定位槽内，

　　拧入紧固螺钉即可完成固定，不需要额外加工定制适配的安装座，能直接替换同规格的老旧密封件。密封环的内孔尺寸与对应轴径保持合理的径向间隙，这个间隙值是结合轴系的最大径向跳动量设计的，既不会因为间隙过大导致节流降压效果不足，也不会因为间隙过小在轴系跳动时发生碰磨。实际应用中，这类迷宫密封环常安装在输油泵、天然气压缩机的轴端位置，用来封堵泵腔、压缩腔内的介质沿轴向外漏，相比其他密封形式，它不需要外接冲洗冷却管路，也没有易损的橡胶件需要定期更换，日常运维只需要在设备大修时检查迷宫齿的磨损情况、清理齿槽内积存的杂质即可，运维成本极低。设计过程中还特意优化了迷宫齿的槽深与齿距参数，每一级齿槽的容积经过流阻计算匹配，

　　让介质每经过一道齿就产生一次剧烈的涡流损耗，压力逐级降低，最终在最外侧的齿槽位置，介质压力已经接近外部大气压，泄漏量可以控制在行业标准允许的范围内。同时铝合金材质的导热性能优异，设备运行时轴面产生的少量摩擦热（来自残留介质的粘性拖拽）可以快速通过密封环传递到端盖散出，不会出现局部积温导致密封环变形的问题。外圈的安装沉孔做了锪平处理，紧固螺钉拧入后螺钉头不会高出密封环端面，保证密封环与端盖的贴合面完全贴合，避免介质从密封环与端盖的结合面处发生泄漏。密封环的端面加工有定位止口，安装时止口与端盖的定位槽配合，可以快速保证密封环与轴系的同轴度，降低安装时的找正难度，即便现场运维人员没有精密的测量工具，也能完成准确安装，不会因为安装偏斜导致密封失效。
