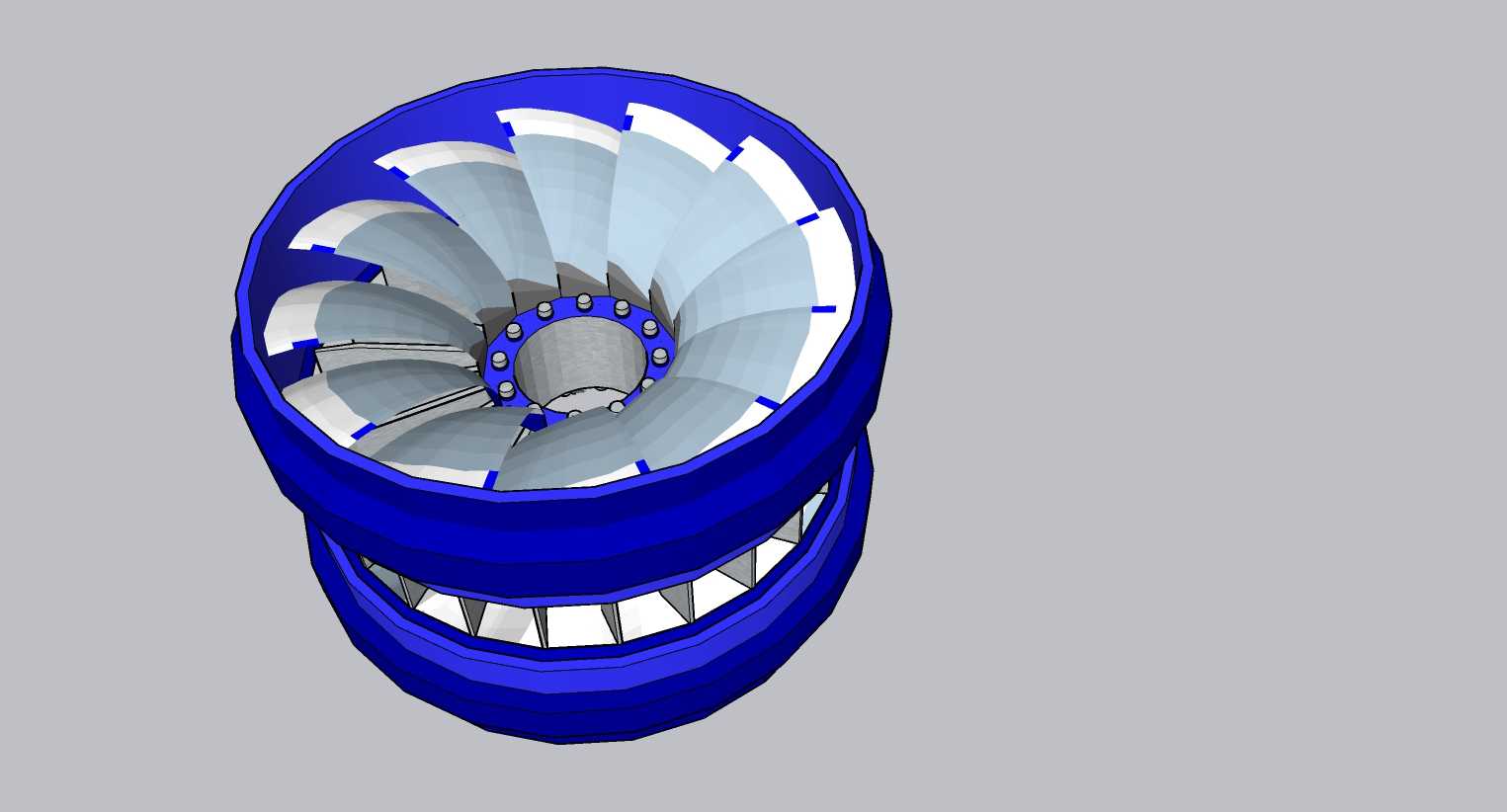

弗兰西斯式水轮机转轮结构三维设计

　　在水力发电站的核心动力转换环节，混流式水轮机的转轮是直接将水流能量转化为旋转机械能的核心部件，本次呈现的弗兰西斯式涡轮结构，对应中低水头、大流量工况下的电站转轮设计方案，这类结构广泛应用于河床式、坝后式中型水电站，承担着将水流压能与动能高效传递给主轴，进而驱动发电机运转的核心作用。从结构设计逻辑来看，该转轮采用上冠、下环配合扭曲叶片的整体式结构，叶片沿圆周方向均匀排布，进水边与出水边的型线经过流体力学优化，能够适配径向进水、轴向出水的流道走向，减少水流在流道内的脱流、涡流损失，提升过流效率。设计过程中首先需要匹配电站的额定水头、额定流量参数确定转轮的公称直径，上冠位置设置的密封配合面用于和主轴密封结构对接，

　　防止高压水从转轮与主轴的间隙处泄漏，下环的外圆面则与蜗壳、导水机构的底环形成配合边界，安装时需要保证下环与固定止漏环的同轴度偏差控制在允许范围内，避免运行过程中出现碰磨、振动超标问题。叶片的型面设计采用空间扭曲曲面，从进水边到出水边的角度随半径变化平滑过渡，保证不同半径位置的水流都能以最优冲角进入叶道，减少入口冲击损失，叶片与上冠、下环的连接位置采用大圆角过渡，既可以降低水流在转角位置的局部阻力，也能减少结构应力集中，提升转轮在长期交变载荷作用下的疲劳强度。从安装边界来看，转轮上冠中心设置的主轴连接孔采用法兰配合结构，通过螺栓与水轮机主轴刚性连接，连接面需要经过精加工保证平面度，传递扭矩的同时保证旋转精度，

　　上冠顶部开设的减压孔能够连通转轮上腔与尾水管，平衡转轮前后的轴向水推力，降低推力轴承的载荷。在实际运行场景中，水流经导叶调整角度后沿径向进入转轮叶道，在扭曲叶片的导向作用下逐步改变流向，将自身的压能与动能转化为推动转轮旋转的扭矩，最终沿轴向从转轮下方流出进入尾水管，回收部分出口动能提升整体装置效率。这类转轮的结构设计需要兼顾水力性能与结构强度，叶片的厚度分布从进水边到出水边逐步减薄，在满足强度要求的前提下尽可能减少过流阻塞，上冠与下环的壁厚根据运行工况下的应力分布做差异化设计，在高应力区域适当加厚，低应力区域控制壁厚降低整体转动惯量，提升机组调节响应速度。建模过程中需要重点保证叶片型面的光顺度，相邻叶片之间的流道截面变化均匀，

　　避免出现局部突变导致的流态恶化，同时要校验转动部件与周边固定部件的间隙，包括转轮与活动导叶的端部间隙、下环与止漏环的径向间隙、上冠与顶盖的轴向间隙，这些间隙值直接影响机组的容积效率与运行安全性，间隙过小容易在机组摆度超限时发生动静碰磨，间隙过大则会导致漏水量增加，降低机组整体效率。针对教学研究场景的结构设计，还特意保留了各部件的装配基准特征，方便拆解观察内部流道结构，理解水流在转轮内部的能量转换过程，叶片的数模可以直接导入流体仿真软件做流场分析，校验不同工况下的压力分布、速度分布，优化叶型参数提升水力效率，也可以导入结构仿真模块做静强度、模态分析，校核最大水头工况下的结构应力、变形量，以及转轮的固有频率，避免运行过程中与机组激振频率发生共振。
