石油天然气行业用平衡鼓结构设计

　　在石油与天然气开采、输送及处理环节的旋转流体设备中，平衡鼓是承担轴向力平衡的核心承压回转部件，其结构设计合理性直接决定整套机组的运行稳定性与检修周期。本次设计的平衡鼓结构，主要适配离心式输油泵、天然气压缩机等高速回转设备，这类设备在运行过程中，叶轮两侧的流体压力差会产生指向吸入端的轴向推力，若不进行有效平衡，会造成推力轴承过载、转子窜动、密封面磨损过快等问题，严重时甚至会导致转子与定子部件碰磨，引发非计划停机。

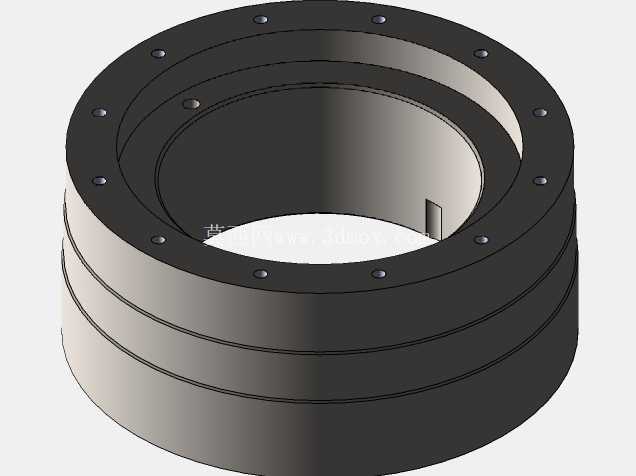

　　从实际工况适配角度出发，该平衡鼓采用阶梯式多层圆柱结构，整体为同轴回转体设计，外圆设置多道环形凸台结构，一方面可在凸台外侧与平衡鼓套之间形成多级节流间隙，通过间隙的节流效应产生与叶轮轴向推力反向的平衡压力，抵消90%以上的轴向载荷，剩余轴向力由配套的推力轴承承担，大幅降低推力轴承的负荷，延长轴承使用寿命。法兰端面上均匀分布的沉头安装孔，用于实现平衡鼓与转子轴端的刚性连接，孔位采用圆周等分布置，保证转子动平衡精度，避免高速旋转时产生附加离心力，安装孔的沉头设计可保证螺栓安装后端面无突出，避免与周边静止部件发生干涉。

　　设计过程中，首先需要根据设备的额定运行参数确定平衡鼓的核心尺寸边界：平衡鼓的有效平衡直径需根据叶轮前后盖板的压力分布计算确定，保证平衡腔产生的反推力与叶轮轴向推力匹配，避免平衡不足或过平衡带来的转子窜动问题。外圆的节流环槽数量与槽深，根据输送介质的清洁度、压差大小调整，针对石油天然气行业介质含少量固体颗粒的工况，槽边设计有微小的导入倒角，可减少颗粒对间隙的冲蚀磨损，同时避免颗粒卡入间隙造成转子卡涩。平衡鼓的内孔与轴采用过渡配合，配合面的长度根据传递扭矩计算确定，保证运行过程中不出现相对滑移，同时方便检修时的拆装作业。

　　安装边界方面，平衡鼓的轴向定位依靠轴肩与锁紧螺母实现，安装后需保证平衡鼓外圆与轴的同轴度公差控制在0.02mm以内，端面跳动不超过0.015mm，避免高速旋转时出现偏磨。平衡鼓与配套的平衡套之间的径向间隙设计为直径的千分之1.5到千分之2，间隙过小容易在热态膨胀时发生碰磨，间隙过大则会导致节流效果下降，平衡效率降低，泄漏量增大。外圆的多层环形结构除了节流作用外，还可形成迷宫式密封效果，减少平衡腔向低压侧的介质泄漏，提升设备的容积效率。

　　从材料选型适配角度，该结构预留了足够的壁厚余量，可根据不同工况选用合金钢、不锈钢等不同材质，针对含硫天然气工况，可选用抗硫材质并做相应的表面硬化处理，提升抗腐蚀、抗冲蚀能力。结构上没有复杂的异形曲面，所有特征均为同轴回转特征，加工时可通过车床一次装夹完成大部分工序，端面安装孔可通过钻床或加工中心圆周分度加工，加工工艺性好，制造成本可控，同时便于后期磨损后的修复或更换。在实际设备装配中，平衡鼓安装完成后需要与整个转子组件一起做动平衡试验，根据平衡结果在端面预留的去重区域进行调整，保证整个转子在额定转速下的振动值符合行业标准要求。
