积木拼装式风车城堡景观摆件结构设计

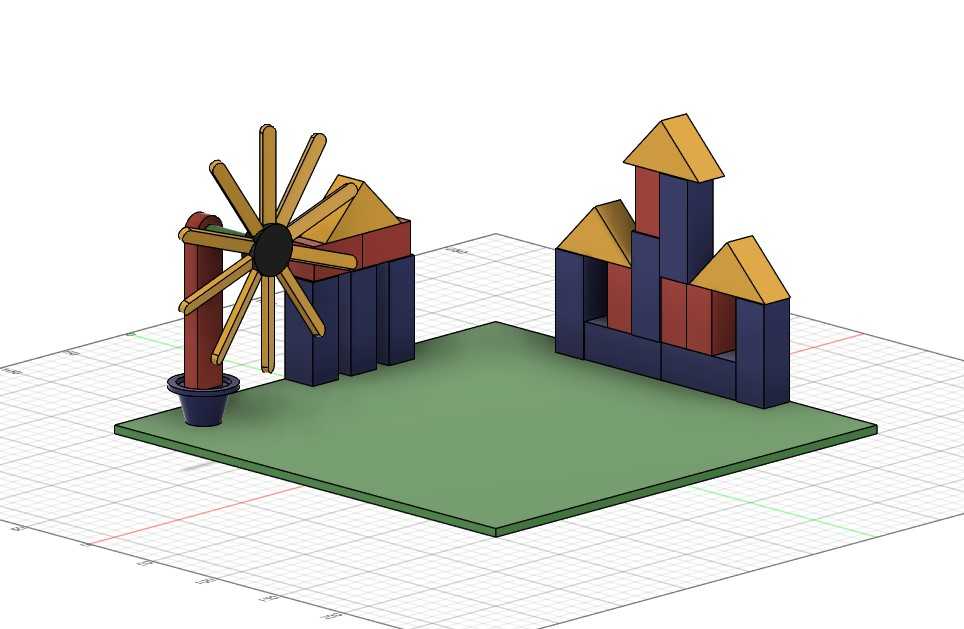

　　本次设计的拼装式景观摆件，核心采用模块化积木拼接逻辑，将风车动力结构与城堡建筑造型整合为一体，整体安装边界控制在300mm见方的平面范围内，底座采用厚度8mm的平板结构作为承载基准，所有拼接单元均采用无紧固件的插接配合，适配桌面级场景的陈列摆放需求。从实际应用场景来看，该结构既可以作为青少年创客教育的结构拼装实训载体，也可作为桌面微景观的装饰组件，其单元化的拆分逻辑能够让使用者在拼装过程中理解立体几何拼接、转动副配合的基础机械原理。设计过程中优先考虑了拼接单元的通用性，所有竖向支撑块、屋面三角块的插接榫头尺寸统一为6mm×6mm的截面规格，与底座上预设的插接槽间隙控制在0.2mm，既保证拼装时的顺畅度，

　　也能避免拼接后出现松垮晃动的问题。风车部分的转动副采用独立的轴套结构，风轮的8个叶片采用等角度圆周阵列排布，叶片与中心轮毂的插接角度统一为15度外倾，保证转动时的动平衡稳定性，风轮下方的支撑柱采用分段式插接结构，底部设置花盆造型的配重基座，降低风车侧的重心偏移量，避免整体结构出现侧翻。城堡部分的造型采用高低错落的块体组合逻辑，三个不同高度的塔楼分别搭配45度倾角的三角屋面，块体之间通过侧面的定位凸台实现横向限位，不需要额外粘接即可保持整体造型的完整性，所有块体的棱边均做了R1mm的圆角处理，避免拼装过程中出现锐边划伤的问题。从结构设计的细节来看，所有拼接单元的壁厚统一设置为2mm，既满足FDM熔融沉积成型的最小壁厚要求，

　　也能控制整体的重量，整套摆件总重量控制在200g以内，不会对摆放台面造成额外负载。转动副的配合间隙设置为0.3mm，不需要额外添加润滑介质即可实现顺畅转动，风轮在0.5m/s的微风环境下即可实现连续转动，适配室内桌面的常规气流环境。底座的平面度公差控制在0.5mm以内，保证摆放时与桌面的贴合度，不会出现局部悬空导致的晃动问题。在建模过程中，所有拼接单元均采用全参数化驱动，单个块体的尺寸修改可以同步更新对应的插接槽、榫头的配合尺寸，方便后续衍生不同造型的拼装摆件，比如调整塔楼高度、更换风轮叶片数量、改变屋面倾角等，不需要重新调整整体的配合关系。考虑到实际加工的便利性，所有块体均采用无倒扣的结构设计，

　　不需要额外设置支撑结构即可完成一体成型加工，单个块体的最大成型尺寸不超过80mm，适配多数桌面级加工设备的成型幅面。从功能特性来看，该结构除了静态陈列的作用外，其风车转动结构可以直观展示圆周转动的机械原理，不同颜色的块体拼接可以帮助使用者建立立体空间的几何认知，模块化的拆分设计也方便后续更换损坏的单个组件，不需要整体报废。安装过程中不需要额外的工具，仅通过手动插接即可完成整体组装，组装完成后的整体高度控制在220mm以内，不会遮挡桌面后方的视线，适合放置在办公桌、书桌、展示架等场景。设计时特意规避了细小易脱落的零件，所有插接单元的最小尺寸不小于10mm，避免出现误吞的风险，适配全年龄段的使用需求。结构的受力经过反复校核，风车侧的配重基座重量占整体重量的35%，即使风轮在最大转动惯量下，整体结构的抗倾覆系数仍大于1.5，满足日常摆放的稳定性要求。
