国际象棋兵棋子回转体造型设计

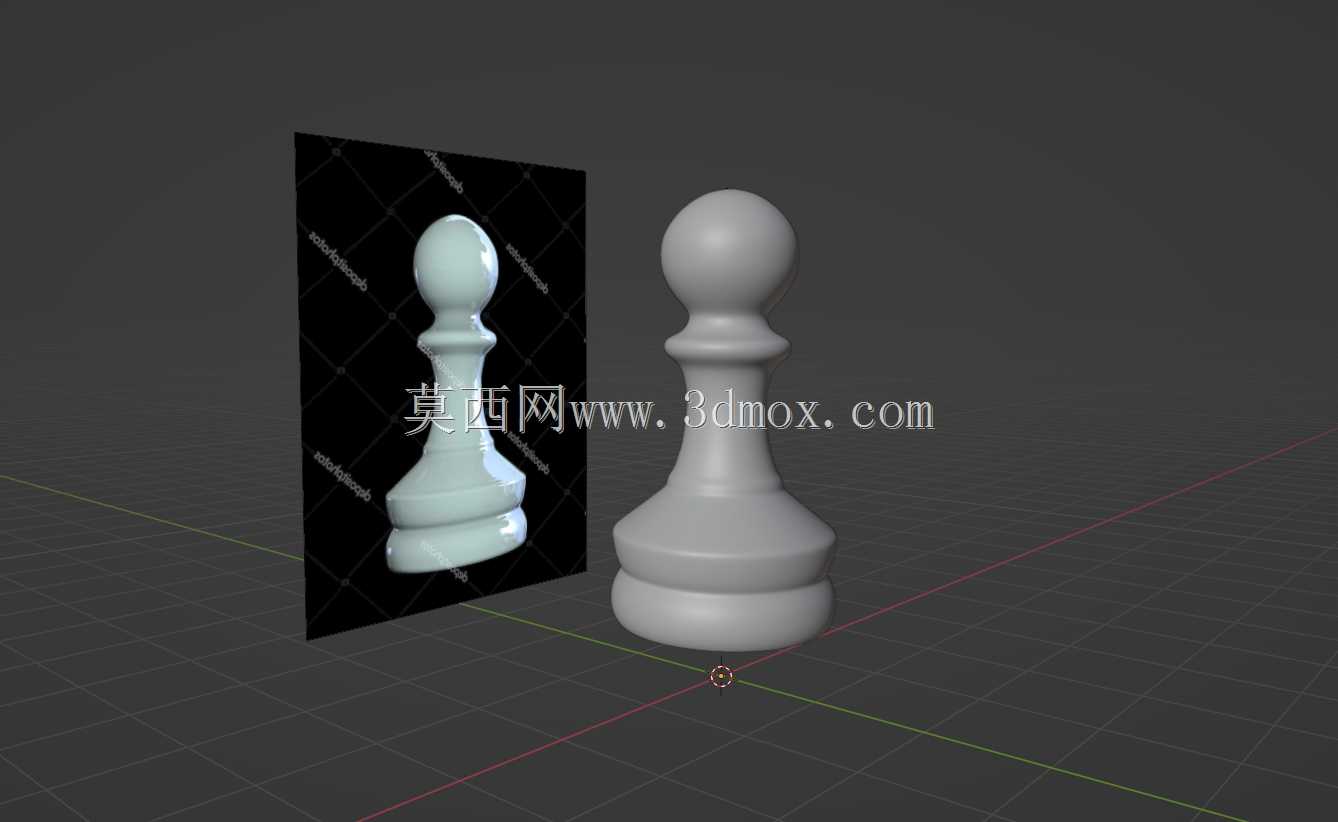

　　该造型围绕国际象棋中兵棋子的典型轮廓展开，整体采用轴对称回转结构完成，适合通过车削、注塑、3D打印或石膏翻制等方式落地。棋子主体由底部基座、逐级收束的台阶段、中部柱身、颈部环槽和顶部球头组成，各段之间以圆角和锥面过渡，既保留传统棋具的识别特征，也兼顾加工时的脱模与装夹需求。

　　从实际使用场景看，这类棋子不仅服务于标准棋盘对局，也可作为教学演示道具、文创摆件、主题装饰件或桌游配套零件。对局使用时，底部需要提供稳定支撑面，使棋子在棋盘格内直立放置，轻微触碰后不易翻倒；作为展示件时，轮廓的光影过渡决定视觉质感，因此颈部、肩部和球头处的曲面连续性需要重点控制。建模时以中心轴线为旋转基准，先在二维草图中确定半剖面轮廓，再通过回转命令生成实体，能够保证周向壁厚和外形一致。

　　底部基座采用较宽的圆盘结构，其外径在整体中占比最大，作用是降低重心并扩大接触边界。基座上表面设置多层环形台阶，既形成经典棋子的层次装饰，也能在注塑成型时增加刚性，减少薄壁件冷却后的翘曲。若采用金属或木质材料车削，台阶处可保留清晰棱线；若采用塑料注射，则应在棱边加入小半径圆角，以改善熔体填充并避免应力集中。基座下端面建议保持平面，必要时可增加浅凹槽或软垫安装位，用于粘贴绒布、硅胶垫，降低棋盘表面摩擦噪声并防止滑移。

　　中部柱身承担视觉主体与手持接触功能，截面从基座向上逐步收窄，形成稳定而不显笨重的比例。柱身上端通过扩口肩部过渡到球头，肩部曲线不宜突变，否则在渲染或实物抛光后会出现明显折光。颈部环槽是兵棋子区别于其他棋子的重要特征，槽宽和槽深需要与整体高度协调：过深会削弱结构强度，过浅则轮廓辨识度不足。对于塑料件，环槽位置还应考虑脱模方向，若采用上下开模，槽部不宜形成强倒扣；若采用数控加工，则可通过成型车刀一次加工出圆弧槽。

　　顶部球头采用光滑半球或接近球形的回转面，表面无附加纹理，便于握持和清洁。球头与颈部之间设置环形凸缘，使棋子在俯视和侧视时都具有明确的层级关系。该凸缘同时可作为加工对刀和质检的参考位置，测量时可校核凸缘外径、球头高度以及基座同轴度。由于整体为回转体，关键尺寸集中在轴向高度、最大外径、基座厚度、球头直径和各段过渡半径上，结构校验相对直接。

　　安装边界方面，棋子无需机械接口，主要边界条件是与棋盘格面的接触。常规棋盘单格尺寸决定棋子底盘直径上限，底盘不应明显越过格线，以免多枚棋子并排时相互干涉。高度则需与整副棋子体系匹配，兵棋子通常低于车、马、象、后、王等角色，因此在系列化设计时应建立统一比例，避免兵件过高造成角色识别混乱。若用于自动下棋装置或机械臂演示场景，还需控制棋子重量、底面摩擦系数和顶部抓取面形状，使吸盘或夹爪能够稳定拾取。

　　建模过程中，剖面草图应避免碎线段和重复约束，相邻曲线尽量采用相切连接，以保证旋转后曲面无折痕。底部外圆角可减少落地冲击造成的崩边，基座内缘若设计为空心结构，则需保留均匀壁厚，并在开口侧设置加强环，防止薄壁件在长期按压后开裂。对于实木或金属加工件，可采用实体结构以提升手感；对于树脂打印件，则可在内部保留适度空心，降低材料消耗，同时保证底部配重。

　　表面处理上，该造型适合单色喷涂、抛光、阳极氧化或烤漆。黑白两色棋子可通过材料颜色或表面涂层区分，涂层不应在底面形成厚堆积，以免影响放置平稳性。若作为文创产品，可在柱身增加浅浮雕标识，但浮雕深度应控制在不破坏回转脱模和手持舒适度的范围内。整体结构简洁、特征清晰，既适合棋具产品的系列开发，也适合作为回转类零件建模、车削工艺和曲面过渡练习的典型案例。
