CA6140车床配套圆柱螺旋压缩弹簧

　　在普通卧式车床的进给系统、主轴箱变速操纵机构、尾座套筒锁紧回路中，圆柱螺旋压缩弹簧是承担缓冲复位、恒力施压、行程补偿功能的核心弹性元件，本次建模的弹簧适配CA6140系列普通车床的操纵机构复位工况，建模过程完全参照车床原厂备件的实测参数完成，可直接用于设备维修测绘、备件三维装配校验、机床改造方案的干涉检查环节。

　　从实际应用场景来看，这类弹簧在CA6140车床中主要承担三类功能：其一为变速操纵手柄的自动复位，当操作人员扳动手柄完成滑移齿轮换挡动作后，弹簧释放压缩储存的弹性势能，带动操纵连杆回到中位，避免滑移齿轮长期处于偏载啮合状态造成齿面异常磨损；其二为尾座套筒的锁紧补偿，当尾座手柄扳动锁紧机构夹紧套筒时，弹簧提供持续的预紧压力，抵消加工过程中切削振动带来的锁紧间隙，防止套筒在钻削、铰削作业时出现轴向窜动，保障孔加工的尺寸精度与同轴度；其三为过载保护环节的力值触发，当进给系统出现过载撞刀情况时，弹簧被进一步压缩触发行程开关，切断进给电机动力输出，避免传动齿轮、丝杠副等核心传动件出现刚性损坏。

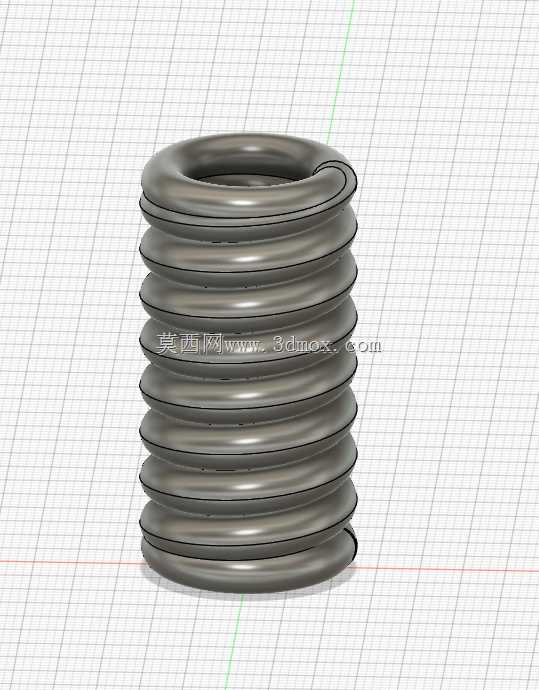

　　设计思路上，建模时首先确定弹簧的端部结构为并圈磨平型，两端各有一圈支撑圈并经过端面磨削处理，磨削面占弹簧丝径的四分之三左右，保障弹簧安装后端面与支撑座的接触面积足够，避免受载时出现偏斜、侧翻问题。弹簧的有效圈数经过刚度校核，在额定压缩行程下的弹力完全匹配CA6140车床操纵机构的复位力要求，不会出现弹力过大导致手柄扳动阻力过高，或是弹力过小导致复位不到位、挡位脱开的问题。弹簧的旋向采用右旋设计，与同机构内的其他弹簧旋向保持一致，避免装配时出现旋向干涉，也符合常规机械设计中弹簧旋向的选用习惯。

　　外形尺寸与安装边界方面，建模时严格控制弹簧的中径尺寸，确保弹簧能够顺利装入对应安装孔内，弹簧的自由长度完全匹配安装腔的初始空间，安装后预压缩量控制在自由长度的15%左右，既能够提供足够的初始预紧力，也预留了足够的工作行程空间，避免弹簧被压并导致弹性失效。弹簧丝径的选取经过剪切强度校核，在车床最大切削负载对应的弹簧压缩量下，弹簧丝的剪切应力处于材料许用应力范围内，能够满足机床长期高频次操作下的疲劳寿命要求，不会出现过早断裂、塑性变形的问题。建模过程中对弹簧的螺旋升角、节距参数做了精准控制，每一圈弹簧的节距均匀一致，保证弹簧受载时各圈的变形量均匀，避免出现局部应力集中导致的早期失效。

　　从结构设计的细节来看，弹簧的支撑圈与有效圈之间过渡平滑，没有明显的折角，避免应力集中在过渡位置造成断裂隐患。模型的曲面连续性经过校验，导入装配环境后与周边的操纵拨叉、定位钢球、锁紧压块等零件不会出现静态干涉，在弹簧全行程压缩、复位的运动过程中，也不会与安装腔内壁、相邻传动零件发生运动干涉，可直接用于车床的虚拟装配调试、维修作业的拆装模拟，也可作为弹簧类零件建模的参考范例，用于机械设计教学、弹簧参数化建模练习等场景。在实际设备维护场景中，这类弹簧属于易损备件，长期使用后会出现弹力衰减、自由长度缩短的问题，精准的三维模型可用于备件加工前的尺寸校验，也可用于改造方案中弹簧参数的优化匹配，比如当需要调整操纵力大小、改变复位行程时，可在该模型基础上调整有效圈数、丝径、中径参数，快速完成新弹簧的设计验证，缩短备件开发与设备改造的周期。
